Trådat löst rör Icke-metallisk hållfasthetsdel Opansrad fiberoptisk kabel

Strukturen hos tvinnade lösa rör, icke-metalliska styrkor, icke-bepansrad fiberoptisk kabel är att sätta 250 μm optisk fiber i ett löst rör tillverkat av material med hög modul, och det lösa röret är fyllt med vattentät förening. Mitten av kabelkärnan är en FRP, och det lösa röret (och fyllningsrepet) vrids runt FRP för att bilda en kompakt och rund kabelkärna. Spalterna i kabelkärnan är fyllda med vattentätande fyllmedel. Ett lager av polyetenmantel pressas utanför kabelkärnan för att bilda en kabel.

Skicka förfrågan

Produktbeskrivning

DeTrådat löst rör Icke-metallisk hållfasthetsdel Opansrad fiberoptisk kabelbestår av 250μm optiska fibrer insatta i lösa rör tillverkade av högmodulmaterial, fyllda med vattentät blandning. Kabelkärnan är centrerad på ett icke-metalliskt FRP-hållfast element, runt vilket de lösa rören och fyllnaderna är spiralformade för att bilda en kompakt, rund kärna. Vattenblockerande fyllmedel upptar eventuella luckor, och en yttre polyetenmantel skyddar kabelstrukturen.

Nyckelfunktioner

Stark mekanisk och temperaturprestanda
Löst rörmaterial med hög hydrolysbeständighet och draghållfasthet
Speciell rörfyllningsmassa för kritiskt fiberskydd
Klämhållfasthet kombinerat med flexibel design för installation
Omfattande vattentäta åtgärder: FRP central del, rörfyllningsblandningar, 100 % kärnfyllning
Standardöverensstämmelse: YD/T 901 och IEC 60794-1

Tekniska specifikationer

Antal optiska fibrer: Flera konfigurationer tillgängliga (t.ex. 6-144 fibrer)
Fibertyp: Single-mode eller multimode 250μm
Löst rörmaterial: Polymer med hög modul
Fyllningsförening: Vattenblockerande gel
Styrka Medlem: Icke-metallisk FRP-stav
Ytterhölje: polyeten (PE)
Driftstemperatur: -40°C till +70°C
Minsta böjningsradie: 20× kabeldiameter (under belastning)

Ansökningar

Dessa kablar används ofta i:

Teleoperatörer för stamnät och accessnät
Radio- och TV-signalöverföringssystem
Dataöverföring i lokalt nätverk (LAN).
Industriella frontanslutningar i kraft-, järnvägs- och motorvägsprojekt
Andra storskaliga ingenjörs- och infrastrukturprojekt

Fördelar

Slitstark icke-metallisk design minskar korrosionsrisken och gör kabeln lättare
Kompakt tvinnad struktur förbättrar draghållfasthet och flexibilitet
Vattenblockerande material säkerställer hög tillförlitlighet i fuktiga eller våta miljöer
Kompatibilitet med olika installationsmetoder, inklusive kanaler och antennplacering
Beprövad prestanda över inhemska och internationella projekt, med stöd av Orientalfibers tillverkningserfarenhet

FAQ

F: Kan den här kabeln användas i utomhusinstallationer?: S: Ja, PE-manteln och vattenblockerande sammansättningar gör den lämplig för direkt nedgrävning och kanalutbyggnad utomhus.
F: Hur många fibrer kan konfigureras?: S: Kabeln kan anpassas från 6 till 144 fibrer beroende på projektkrav.
F: Innehåller kabeln metallkomponenter?: S: Nej, hållfasthetselementet är icke-metalliskt FRP, vilket minimerar vikt- och korrosionsproblem.
F: Är den kompatibel med optisk standardutrustning?: S: Ja, 250 μm fiber och standard lösa rördesign säkerställer kompatibilitet med konventionella skarvnings- och avslutningsmetoder.

Standarder

GYFTY-kabel uppfyller standard YD/T 901 samt IEC 60794-1

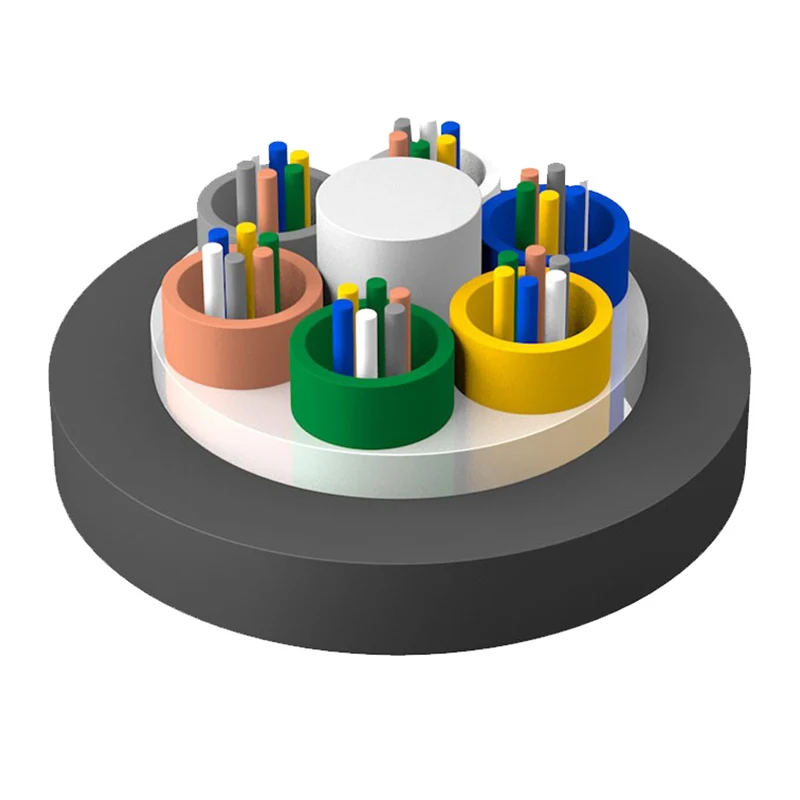

Strukturritning

1. Fiber

2.Tubfyllningsmassa

3. Löst rör

4. Kabelfyllningsmassa

5. Frp Styrkemedlem

6.PE Slida

Stranded Loose Tube Non-metallic Strength Member Non-armored Fiber Optic Cable

Tekniska parametrar

Kabeltyp (Ökas med 2 fibrer)	Antal fibrer	Rör	Fyllmedel	Kabelvikt (ref.) (kg/km)	Draghållfasthet Lång/Kort sikt (N)	Krossmotstånd Lång/Kort sikt (N/100 mm)	Böjningsradie Statisk/Dynamisk (mm)
GYFTY-2~6Xn	2~6	1	5	86	400/1000	300/1000	12,5D/25D
GYFTY-8~12Xn	8~12	2	4	86
GYFTY-14~18Xn	14~18	3	3	86
GYFTY-20~24Xn	20~24	4	2	86
GYFTY-26~30Xn	26~30	5	1	86
GYFTY-32~36Xn	32~36	6	0	86
GYFTY-38~48Xn	38~48	4	2	109
GYFTY-50~60Xn	50~60	5	1	109
GYFTY-62~72Xn	62~72	6	0	109
GYFTY-2~6Xn	2~6	1	6	98	600/1500
GYFTY-8~12Xn	8~12	2	5	98
GYFTY-14~18Xn	14~18	3	4	98
GYFTY-20~24Xn	20~24	4	3	98
GYFTY-26~30Xn	26~30	5	2	98
GYFTY-32~36Xn	32~36	6	1	98
GYFTY-38~42Xn	38~42	7	0	98
GYFTY-44~48Xn	44~48	4	3	115
GYFTY-50~60Xn	50~60	5	2	115
GYFTY-62~72Xn	62~72	6	1	115
GYFTY-2~6Xn	2~6	1	7	119	1000/3000
GYFTY-8~12Xn	8~12	2	6	119
GYFTY-14~18Xn	14~18	3	5	119
GYFTY-20~24Xn	20~24	4	4	119
GYFTY-26~30Xn	26~30	5	3	119
GYFTY-32~36Xn	32~36	6	2	119
GYFTY-38~42Xn	38~42	7	1	119
GYFTY-44~48Xn	44~48	8	0	119
GYFTY-50~60Xn	50~60	5	3	125
GYFTY-62~72Xn	62~72	6	2	125
GYFTY-74~84Xn	74~84	7	1	125
GYFTY-86~96Xn	86~96	8	0	125
GYFTY-98~108Xn	98~108	9	1	149
GYFTY-110~120Xn	110~120	10	0	149
GYFTY-122~132Xn	122~132	11	1	179
GYFTY-134~144Xn	134~144	12	0	179

Lagring/driftstemperatur: -40℃-+70℃

Optiska egenskaper

Typ av fiber	Dämpning （+20℃）				Bandbredd		Numerisk bländare	Kabelavskärning Våglängd λcc
Typ av fiber	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk bländare	Kabelavskärning Våglängd λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---
