Trådad löst rör bepansrad fiberoptisk kabel

Stranded Loose Tube Armored Fiber Optic Cable (Orientalfiber) är en bepansrad utomhus optisk kommunikationskabel med tvinnad lös rörstruktur. Den använder lösa rör med hög modul för att rymma 250 μm optiska fibrer, matchade med centrala metallförstärkningsdelar, dubbelsidigt plastbelagt stålbandsskydd och vattentät struktur i flera lager, som kan motstå yttre mekaniska skador, fukterosion och temperaturförändringar, och realisera säker och stabil överföring av optiska signaler direkt i begravd terräng utomhus och begravd terräng.

Tillverkningsstyrka

1. Skala produktionskapacitet : Fyra standardiserade produktionsfabriker säkerställer en stabil tillgång på Orientalfiber Stranded Loose Tube Armored Fiber Optic Cable, som uppfyller beställningskraven för skräddarsydda projekt i små partier och storskalig global upphandling.
2. Hantverk & Kvalitetskontroll : Håll dig till raffinerad tillverkning och professionell produktion, utöva hantverksandan och kontrollera strikt varje produktionslänk av produkten.
3. Internationell certifiering : Företaget har erhållit certifiering av ISO9001 kvalitetsledningssystem och ISO45001 ledningssystem för arbetsmiljö och säkerhet, och alla produktionsprocesser överensstämmer med internationella och inhemska industristandarder.
4. Globalt försörjningssystem : Orientalfiber-produkter har en komplett produktions- och leveranskedja, som effektivt kan svara på inköps- och leveransbehoven hos kunder i olika länder och regioner.

Nyckelegenskaper hos Orientalfiber tvinnad lösrörsarmerad fiberoptisk kabel

1. Utmärkt mekanisk prestanda och temperaturanpassning, stabil drift i komplexa temperaturmiljöer
2. Lösrörsmaterial med hög modul med enastående hydrolysbeständighet och strukturell styrka
3. Speciell rörfyllningsmassa ger ett allsidigt skydd för interna optiska fibrer
4. Enastående krossmotstånd och flexibel läggningsprestanda, anpassning till olika konstruktionsscenarier
5. Vattentät design i flera lager som helt blockerar fukt och säkerställer produktens långvariga livslängd

Tekniska specifikationer

Grundläggande strukturella parametrar

• Optisk fiberspecifikation: 250μm standardoptisk fiber
• Löst rörmaterial: Vattentätt material med hög modul
• Central förstärkning: metallförstärkningskärna (PE yttre mantel tillval för flerkärniga produkter)
• Vattentät struktur: Kabelkärna vattenblockerande fyllmedel + löst rör inre vattentät blandning
• Pansarskikt: Dubbelsidig plastbelagd ståltejp (PSP)
• Yttre mantel: Polyeten (PE) mantel
• Innermantel: Innermantel av polyeten (PE).

Överensstämmelsestandarder

• Inhemsk standard: YD/T 901
• Internationell standard: IEC 60794-1
• Kvalitetssystem: ISO9001, ISO45001 certifierat

Mekanisk och miljömässig prestanda

• Kompressionsmotstånd: Uppfyll kraven för mekanisk påkänning i begravd läggning utomhus
• Böjningsprestanda: Bra flexibilitet, bekväm konstruktion och läggning
• Temperaturbeständighet: Anpassa sig till stora temperaturförändringar
• Vattentät kvalitet: Vattentät struktur i flera lager, 100 % kabelkärnfyllning och tätning

Tillämpningar av Orientalfiber Stranded Loose Tube Armored Fiber Optic Kabel

Orientalfiber Stranded Loose Tube Armored Fiber Optic Kabel har ett brett utbud av applikationsscenarier som täcker flera områden för optisk kommunikationsöverföring:

1. Telekommunikationsindustrin : Långdistansöverföring av stamnät för inhemska och utländska teleoperatörer

1. Radio & TV : Signalöverföringssystem för radio- och tv-kommunikationsnät
2. Dataöverföring : Lokalt nätverk (LAN) höghastighetsdataöverföring
3. Industrifält : Elkraftsystem, järnvägstransitkommunikation, motorvägssignalöverföring och industriell front-end-anslutning
4. Infrastruktur : Direkt begravning utomhus, underjordisk rörledning, läggning av kommunikationsteknik i tuff terräng

Standarder

GYTA53-kabeln uppfyller standard YD/T 901 samt IEC 60794-1.

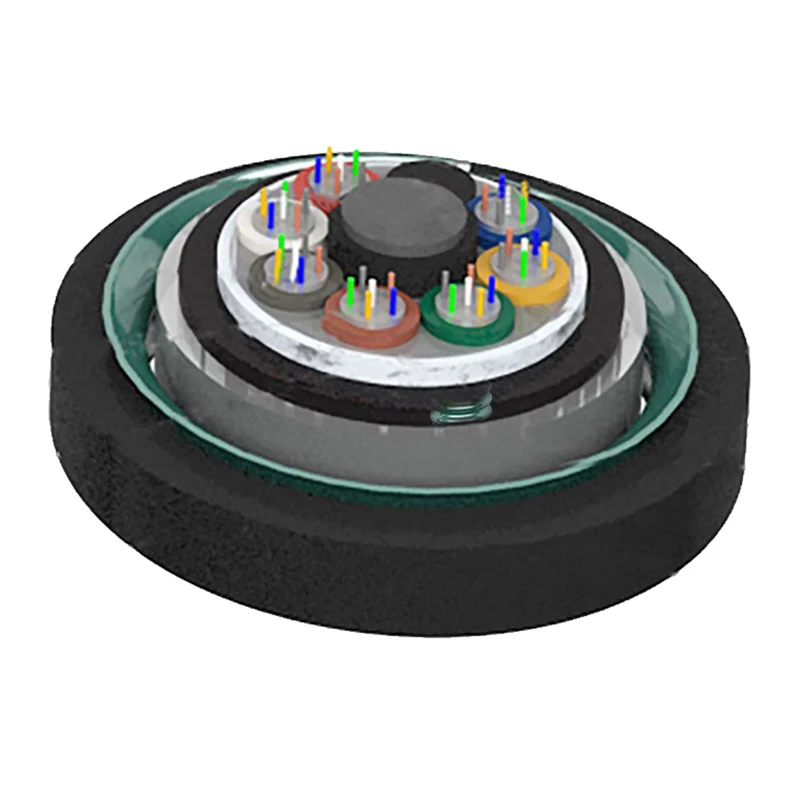

Strukturritning

1. Fiber

2.Tubfyllningsmassa

3. Löst rör

4. Kabelfyllningsmassa

5.APL

6.PE inre mantel

7. Vattenblockerande material

8.PSP

9.Central Styrkemedlem

10.PE Ytterhölje

Tekniska parametrar

Lagring/driftstemperatur: -40℃-+70℃

Optiska egenskaper

Notera:

a. Suffix Xn anger fibertyp

b. Färgarrangemangen för fiber och rör specificeras i färgidentifieringstabellen

c. Den tvinnade lösa rörarmerade fiberoptiska kabeln bör inte förvaras utomhus i mer än 6 månader för att hålla kabelrullen i gott skick

Användning: Kanal/antenn/Direkt nedgrävd
