Duplex Flat Fig 8 Zipcord Fiber Optic Cable

The duplex flat fig 8 zipcord fiber optic cable uses Φ900μm or Φ600um tight-buffered optical fiber as the optical transmission medium, covered with a layer of aramid as a force-reinforced unit, and extruded with an 8-shaped polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, low-smoke, halogen-free, flame-retardant) mantel.

Skicka förfrågan

Produktbeskrivning

Egenskaper

Tät buffertfiber lättare av strippning

Tät buffertfiber har utmärkt flamskyddande prestanda

Aramidförstärkningselement ger kabeln utmärkt draghållfasthet

Den 8-formade manteln är lätt att skala av och använda för grenar

Det yttre materialet är korrosionsbeständigt, vattentätt, UV-resistent, flamskyddande och miljövänlig.

Ansökningar

Duplex Optisk fiber patchcord eller pigtail

Inomhusfördelning

Sammankoppling mellan instrument, kommunikationsutrustning

Standarder

Uppfylla standarderna för YD/T 1258.2, ICEA-596, GR-409, IEC 60794-2-10/11, etc. Förutom vanliga PVC-produkter finns det också produkter som har passerat ULOFNR och OFNP-certifieringar. LSZH-produkter använder olika material för att möta IEC60332-1 eller IEC60332-3C eller OFNR-certifieringar n.

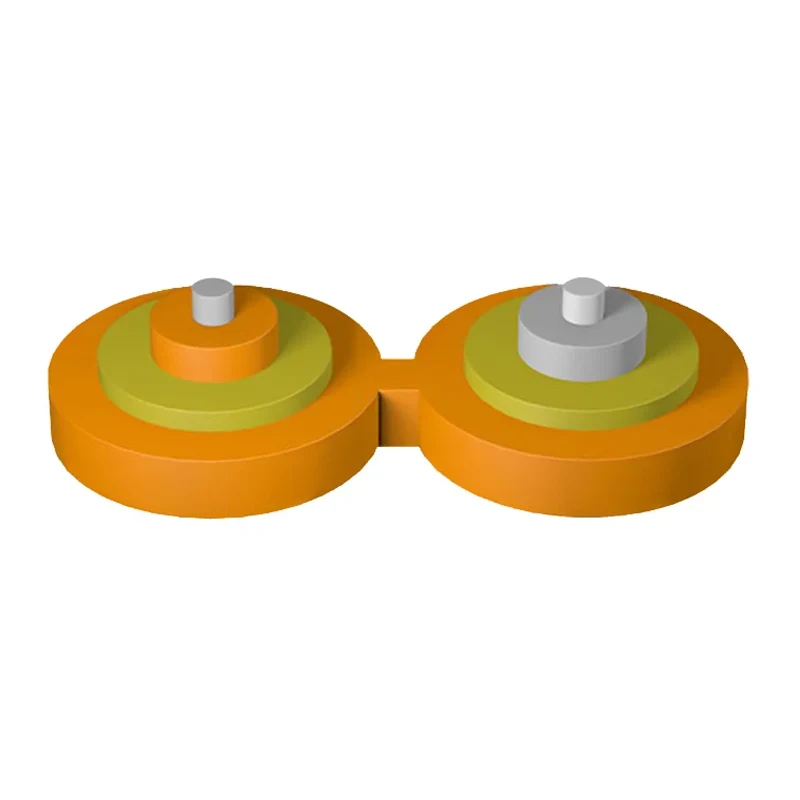

Strukturritning

1. Tätt buffertfiber

2.aramidgarnjacka

3. Jacka

Duplex Flat Fig 8 Zipcord Fiber Optic Cable

Tekniska parametrar

Kabelmodell	Kabeldiameter (ref) （Mm）	Kabelvikt (ref) e oes		TBF -diameter （Um）	Dragstyrka Lång/kort sikt （N）	Krossmotstånd Lång/kort sikt （N/100mm）	Böjradie Dynamisk/statisk (mm)
Kabelmodell	Kabeldiameter (ref) （Mm）	PVC Jacket	Lszh jacka	TBF -diameter （Um）	Dragstyrka Lång/kort sikt （N）	Krossmotstånd Lång/kort sikt （N/100mm）	Böjradie Dynamisk/statisk (mm)
1.6	(3,4 ± 0,3) × (1,6 ± 0,3)	4.8	5.3	600 ± 50	40/80	100/500	60/30
1.9	(4,0 ± 0,3) × (1,9 ± 0,3)	8.0	8.7	900 ± 50	100/200	100/500	60/30
2.8	(5,8 ± 0,3) × (2,8 ± 0,3)	11.6	14.8	900 ± 50	100/200	100/500	60/30

Optiska egenskaper

Fibertyp	Försvagning				Ofl	Effektivt läge bandbredd	10 Gbit/s Ethernet länklängd	Minsta böjradie
Skick	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Skick	Typiskt värde	Maximalvärde	Typiskt värde	Maximalvärde	850/1300NM	850 nm	850 nm	/
Enhet	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transport/ lagring/ driftstemperatur: -20 ℃ -+60 ℃, Installationstemperatur: -5 ℃ -+50 ℃
