Uni-tube Icke-metallisk icke-pansrad fiberoptisk kabel

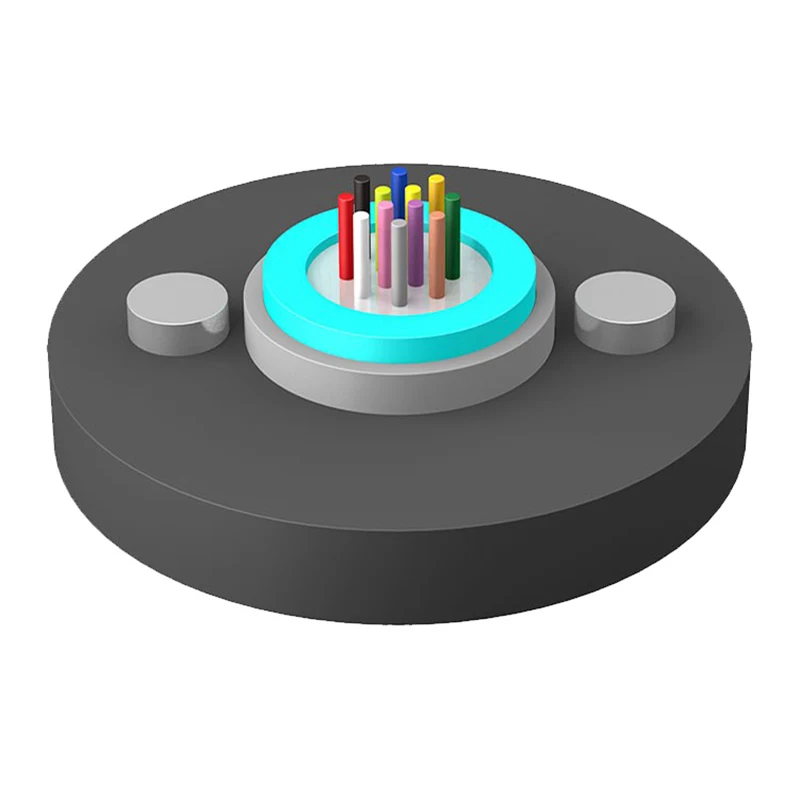

Strukturen för en icke-metallisk icke-bepansrad fiberoptisk kabel GYFXY är att sätta 250 μm optisk fiber i ett löst rör tillverkat av material med hög modul, och det lösa röret är fyllt med vattentät förening. Vattenblockerande material läggs till det lösa röret för att säkerställa den optiska kabelns vattenblockerande prestanda. Två parallella glasfiberförstärkta plaster (FRP) placeras på båda sidor och extruderas sedan till en polyetenmantel för att bilda en kabel.

Skicka förfrågan

Produktbeskrivning

Kärnarkitekturen i Uni-tube Non-metallic Non-armored Fiber Optic Cable (GYFXY) använder en central design med löst rör. Inom detta högmodulrör är 250 μm optiska fibrer skyddade av en specialiserad vattentät blandning. För att bibehålla strukturell integritet utan användning av metall är två parallella glasfiberförstärkta plaster (FRP) placerade på motsatta sidor av röret. Denna konfiguration är sedan inkapslad i ett robust polyeten (PE) hölje, vilket ger en balans mellan flexibilitet och draghållfasthet.

Kärnspecifikationer och materialsammansättning

Optisk fiber: Standard 250 μm fibrer inrymda i ett skyddande löst rör.
Styrka medlemmar: Dubbel parallell FRP (icke-metallisk) för motstånd mot elektromagnetisk interferens (EMI).
Vattenblockering: Integrerade vattenblockerande material och tubfyllande blandning för att förhindra att fukt tränger in.
Yttre skydd: UV-beständig PE-mantel lämplig för olika miljöförhållanden.
Överensstämmelse: Fullständigt kompatibel med YD/T 769-standarder för telekommunikation.

Operativa fördelar för nätverksinfrastruktur

1. Icke-metallisk design för störningsfri överföring

Eftersom den icke-metalliska icke-bepansrade fiberoptiska kabeln med ett rör använder FRP istället för stål, är den helt dielektrisk. Detta är en kritisk värdepunkt för tekniska projekt nära kraftledningar eller i områden som är utsatta för blixtnedslag, eftersom det eliminerar risken för inducerad ström.

2. Strömlinjeformad installation och hantering

Orientalfiber GYFXY-kabelns lilla diameter och minskade vikt möjliggör längre leveranslängder och enklare dragning genom smala kanaler. Detta minskar antalet nödvändiga skarvar, vilket sänker både arbetskostnader och signaldämpning.

3. Miljömotståndskraft

PE-manteln och hydrolysbeständiga lösa rörmaterial säkerställer att den icke-metalliska, icke-pansrade fiberoptiska kabeln förblir funktionell under varierande temperaturer och UV-exponering. Den inre salvan ger en sekundär buffert som skyddar fibrerna från fysisk stress och fukt.

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Tekniska parametrar

Kabeltyp

(Ökas med 2 fibrer)

Antal fibrer

Kabelvikt (ref.)

(kg/km)

Draghållfasthet

Lång/Kort sikt

(N)

Krossmotstånd

Lång/Kort sikt

(N/100 mm)

Böjningsradie

Statisk/Dynamisk

(mm)

GYFXY-2~12Xn

2~12

400/1000

300/1000

10D/20D

GYFXY-14~24Xn

14~24

Lagring/driftstemperatur: -40℃-+70℃

Optiska egenskaper

Typ av fiber	Dämpning （+20℃）				Bandbredd		Numerisk bländare	Kabelavskärning Våglängd λcc
Typ av fiber	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk bländare	Kabelavskärning Våglängd λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Notera:

a. Suffix Xn anger fibertyp

b. Färgarrangemangen för fiber och rör specificeras i färgidentifieringstabellen

c. Kabeln bör inte förvaras utomhus i mer än 6 månader för att hålla kabelrullen i gott skick

Användning: Antenn

Uni-tube Non-metallic Non-armored Fiber Optic Cable

Upphandling och ansökningssammanhang

För grossistköpare och projektledare, denUni-tube Icke-metallisk icke-pansrad fiberoptisk kabelrepresenterar en kostnadseffektiv lösning för lokala nätverk (LAN), system för övervakning av motorvägar och järnvägstransitkommunikation.Orientalfiberger en komplett försörjningskedja – från kabelfabriker inomhus/utomhus till ODN-komponenter – som säkerställer att kabeln integreras sömlöst med befintlig nätverksutrustning.

Vanliga upphandlingsförfrågningar (FAQ)

Vad är den främsta fördelen med GYFXY-strukturen?

GYFXY-strukturen är speciellt designad för miljöer där lätta och icke-ledande material krävs. Det förenklar antenn- eller kanalinstallation samtidigt som det ger tillräcklig draghållfasthet genom det parallella FRP-materialet.

Hur säkerställer Orientalfiber kvalitet vid storskaliga beställningar?

Som ett koncernföretag med en årlig produktion på 20 miljoner USD implementerar vi ISO9001- och ISO45001-standarder på alla våra fyra specialiserade fabriker. Varje sats av icke-metallisk icke-bepansrad fiberoptisk kabel genomgår tester för draghållfasthet, krosshållfasthet och vatteninträngning.
