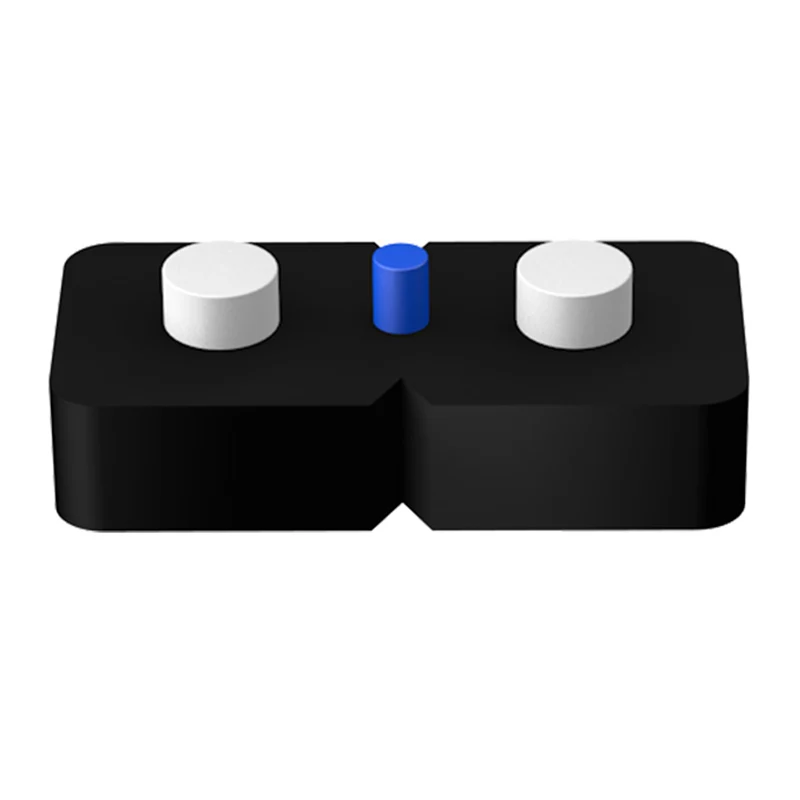

Bow-type Fiber Optic Drop Cable är en specialiserad optisk kabel där kommunikationsenheten är placerad i mitten, flankerad av två parallella förstärkningskomponenter. Dessa komponenter – antingen icke-metalliskt FRP eller metalliska ståltrådar – ger den nödvändiga draghållfastheten och kompressionsmotståndet. Hela enheten är inkapslad i en flamskyddad, LSZH-mantel (Low Smoke Zero Halogen), vilket gör den till ett säkert och pålitligt val för moderna nätverksinstallationer.
Förbättrad böjningsprestanda: Använder speciell fiber med låg böjkänslighet för att säkerställa hög bandbredd och utmärkta överföringsegenskaper även i snäva hörn.
Mekanisk integritet: Två parallella hållfasthetselement skyddar de inre fibrerna från krosskrafter och längsgående spänningar.
Enkel installation: Den unika "flöjten" eller "fjärils"-designen möjliggör verktygsfri skalning och snabb skarvning, vilket avsevärt minskar arbetstiden.
Säkerhetsöverensstämmelse: LSZH-jackan minimerar utsläppet av giftiga gaser och rök under förbränning och uppfyller stränga säkerhetsstandarder inomhus.
|
Kabelmodell |
Fiberräkning |
Kabelstorlek (mm) |
Kabelvikt (ref.) (kg/km) |
Draghållfasthet Lång/Kort sikt (N) |
Krossmotstånd Lång/Kort sikt (N/100 mm) |
Böjningsradie Dynamisk/Statisk (mm) |
|
GJXFH-1Xn |
1 |
(2,0±0,1)*(3,0±0,1) |
8 |
40/80 |
500/1000 |
15/30 |
|
GJXFH-2Xn |
2 |
(2,0±0,1)*(3,0±0,1) |
8.5 |
40/80 |
500/1000 |
15/30 |
|
GJXFJH-1Xn |
1 |
(2,0±0,1)*(3,8±0,1) |
9 |
40/80 |
500/1000 |
15/30 |
|
GJXFDH-4Xn |
4 (band) |
(2,0±0,2)*(4,0±0,2) |
10 |
40/80 |
500/1000 |
15/30 |
Lagring/driftstemperatur: -20℃~+60℃
|
Typ av fiber |
Försvagning |
OFL |
Bandbredd för effektivt läge |
10 Gbit/s Ethernet-länklängd |
Minsta böjradie |
|||
|
Skick |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
/ |
||
|
Typiskt värde |
Maximalt värde |
Typiskt värde |
Maximalt värde |
|||||
|
Enhet |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
OM3 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Mångsidigheten hos den fiberoptiska droppkabeln av bågtyp gör att den kan användas inom olika sektorer:
FTTH (Fiber to the Home): Den primära lösningen för att ansluta distributionspunkten till abonnentens terminal.
LAN-datasystem: Används för höghastighetsdataöverföring i lokala nätverk.
Industriell anslutning: Implementering av front-end-anslutningar i elsystem och järnvägstransitering.
Smart Building Wiring: Idealisk för inomhus horisontella och vertikala kablar på grund av dess flamskyddande egenskaper.
Jiangsu Xuben Photoelectric Technology Co., Ltd är ett heltäckande koncernföretag som driver fyra specialiserade fabriker. Vi tillhandahåller kompletta fiberoptiska nätverkslösningar med ett årligt produktionsvärde på 20 miljoner USD.
Integrerad tillverkning: Vår grupp inkluderar dedikerade anläggningar för inomhus-/utomhuskablar, ODN-komponenter och nätverksutrustning.
Certifierad kvalitet: Vi har ISO9001- och ISO45001-certifieringar, vilket säkerställer att varje meter fiberoptisk droppkabel av bågtyp uppfyller internationella säkerhets- och prestandariktmärken.
Beprövad meritlista: Våra produkter används i stor utsträckning av telekommunikationsoperatörer och används i storskaliga motorvägs- och eltekniska projekt globalt.
Hantverk: Vi fokuserar på förfinad tillverkning, vilket säkerställer att vår fiberoptiska droppkabel av bågtyp erbjuder enklare avskalning och skarvning än vanliga marknadsalternativ.
