Trådat löst rör Icke-metallisk styrka Bepansrad fiberoptisk kabel

Orientalfiber Stranded Loose Tube Icke-metallisk styrka Member Armored fiberoptisk kabel är designad med 250 μm optiska fibrer placerade i lösa rör med hög modul fyllda med vattentät blandning för pålitlig fuktbeständighet och stabil signalöverföring. Kabeln har en icke-metallisk central styrka i FRP och en hållbar pansarstruktur, vilket ger utmärkt draghållfasthet, krosshållfasthet och utomhusprestanda.

Skicka förfrågan

Produktbeskrivning

Den tvinnade lösa röret, icke-metallisk styrka, armored fiberoptisk kabel – levererad av Orientalfiber – är en optisk utomhuskabel med en skyddande struktur i flera lager. Dess kärndesign omfattar 250 μm optiska fibrer i lösa rör gjorda av material med hög modul, med rören fyllda med en vattenblockerande blandning för att förhindra att fukt tränger in.

Nyckelfunktioner och kärnfördelar

Elektromagnetisk interferens (EMI)-immunitet: Genom att använda en icke-metallisk FRP-styrka, är den strandade lösa rören, icke-metallisk styrka, armored fiberoptisk kabel immun mot blixtnedslag och elektriska störningar, vilket gör den lämplig för högspänningsmiljöer.
Dual-Layer Armor Protection: Kombinationen av APL och PSP ger överlägsen krossmotstånd och högnivåskydd mot gnagattacker och mekanisk påverkan under installationen.
Hydrolysbeständig design: Det höghållfasta lösa rörmaterialet är speciellt framtaget för att motstå hydrolys, vilket säkerställer fibrernas livslängd i fuktigt klimat.
Omfattande vattenblockering: Ett flerskiktssystem inklusive rörfyllningsmassa, 100 % kabelkärnfyllning och vattenblockerande material säkerställer att kabeln förblir vattentät under hydrostatiskt tryck.

Tekniska specifikationer

Fiberantal: Anpassningsbara konfigurationer från 2 till 144 kärnor.
Styrka element: Central Fiber Armed Plastic (FRP) med valfri PE-beläggning för specifika diametrar.
Pansarlager: Längsgående lindad APL (aluminiumpolyetenlaminat) och PSP (plastbelagd ståltejp).
Standardöverensstämmelse: Överensstämmer helt med YD/T 901 och IEC 60794-1 internationella standarder.
Miljöområde: Stabil drift inom en temperaturgradient på -40°C till +70°C.
Mantelmaterial: UV-beständig polyeten (PE) för förlängd livslängd utomhus.

Olika tillämpningsområden

DeTrådat löst rör Icke-metallisk styrka Bepansrad fiberoptisk kabeldistribueras inom olika kritiska sektorer:

Telekommunikationsoperatörer: Pålitlig stamnät och accessnätskablar för röst- och datatjänster.
Kraft- och elnät: Säker dataöverföring i närheten av högspänningsledningar där metalliska delar är begränsade.
Radio och TV: Stabil signaldistribution för kommunikations- och informationsöverföringssystem.
Transportinfrastruktur: Dataövervakning och kommunikation i realtid för järnvägstransit, motorvägar och smarta trafiksystem.

Standarder

GYFTA53-kabeln uppfyller standard YD/T 901 samt IEC 60794-1.

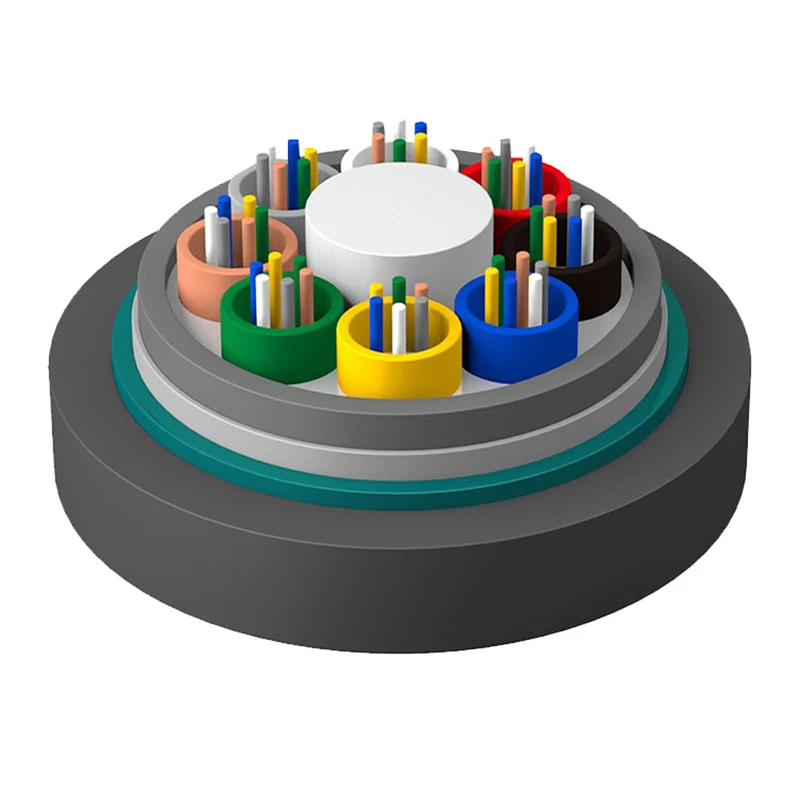

Strukturritning

1. Fiber

2.Tubfyllningsmassa

3. Löst rör

4. Kabelfyllningsmassa

5.APL

6.PE inre mantel

7. Vattenblockerande material

8.PSP

9. Frp Styrkemedlem

10.PE Ytterhölje

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Tekniska parametrar

Kabeltyp (Ökas med 2 fibrer)	Antal fibrer	Rör	Fyllmedel	Kabelvikt (ref.) (kg/km)	Draghållfasthet Lång/Kort sikt (N)	Krossmotstånd Lång/Kort sikt (N/100 mm)	Böjningsradie Statisk/Dynamisk (mm)
GYFTA53-2~6Xn	2~6	1	7	228	1000/3000	1000/3000	12,5D/25D
GYFTA53-8~12Xn	8~12	2	6	228
GYFTA53-14~18Xn	14~18	3	5	228
GYFTA53-20~24Xn	20~24	4	4	228
GYFTA53-26~30Xn	26~30	5	3	228
GYFTA53-32~36Xn	32~36	6	2	228
GYFTA53-38~42Xn	38~42	7	1	228
GYFTA53-44~48Xn	44~48	8	0	228
GYFTA53-50~60Xn	50~60	5	3	240
GYFTA53-62~72Xn	62~72	6	2	240
GYFTA53-74~84Xn	74~84	7	1	240
GYFTA53-86~96Xn	86~96	8	0	240
GYFTA53-98~108Xn	98~108	9	1	276
GYFTA53-110~120Xn	110~120	10	0	276
GYFTA53-122~132Xn	122~132	11	1	326
GYFTA53-134~144Xn	134~144	12	0	326

Lagring/driftstemperatur: -40℃-+70℃

Optiska egenskaper

Typ av fiber	Dämpning （+20℃）				Bandbredd		Numerisk bländare	Kabelavskärning Våglängd λcc
Typ av fiber	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk bländare	Kabelavskärning Våglängd λcc
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Notera:

a. Suffix Xn anger fibertyp

b. Färgarrangemangen för fiber och rör specificeras i färgidentifieringstabellen

c. Kabeln bör inte förvaras utomhus i mer än 6 månader för att hålla kabelrullen i gott skick

Användning: Kanal/antenn/Direkt nedgrävd

Stranded Loose Tube Non-metallic Strength Member Armored Fiber Optic Cable

Vanliga frågor (FAQ)

F: Vad är det som gör den "icke-metalliska" funktionen viktig för denna pansarkabel?

S: Även om kabeln har metallskydd (APL/PSP), förhindrar den icke-metalliska FRP-centralen att kabeln fungerar som en kontinuerlig ledare för blixtnedslag eller högspänningsinduktion, vilket avsevärt ökar säkerheten i elektriska korridorer.

F: Är det tvinnade lösa röret, icke-metallisk styrka, armerad fiberoptisk kabel lämplig för direkt nedgrävning?

A: Ja. Den dubbelbepansrade strukturen (aluminium- och stålband) ger den nödvändiga draghållfastheten och krosshållfastheten som krävs för direkt nedgrävning i de flesta jordtyper.

F: Hur säkerställer Orientalfiber kabelns fuktbeständighet över tid?

S: Vi använder en 100 % kärnfyllningsmassa kombinerad med både APL- och PSP-barriärer. Detta redundanta system säkerställer att även om den yttre manteln är skadad kan fukt inte tränga in i de fiberbärande rören.
