FTTH (Fiber to the Home) -konstruktion är att ansluta optisk fiber direkt till användarens hem för att ge användarna höghastighet och stabila bredbandstjänster. I FTTH -byggprocessen behövs en mängd material och utrustning:
· Droppkabel: Det har egenskaperna hos liten storlek, lätt vikt, god flexibilitet, stark böjmotstånd, etc. Det är lätt att lägga i komplexa inomhus- och utomhusmiljöer och kan vara direkt anslutna till användarterminalutrustning. Det är en vanligt förekommande optisk kabeltyp för FTTH Home Entry.
· Utomhusfiberoptisk kabel: Det finns många typer beroende på olika läggningsmiljöer och krav, såsom overheadoptisk kabel, direkt begravd optisk kabel, rörledningsoptisk kabel, etc. Den har en större ytterdiameter, bättre mekaniska egenskaper och skyddsprestanda och kan motstå effekten av hårda utomhusmiljöer. Det används för att överföra optiska signaler från optisk kabelstängning eller optiska delare till byggnaden eller området där användaren är belägen.
· PAvgtailDen ena änden har en fiberoptisk kontaktplugg och den andra änden är den trasiga änden av den optiska fibern, som används för att ansluta den optiska fibern i den optiska kabeln med optisk kommunikationsutrustning eller optiska distributionsanläggningar för att uppnå koppling och överföring av optiska signaler.
· Patch Cord (Jumper): Båda ändarna är utrustade med fiberoptiska kontaktproppar, som är flexibla och praktiska att ansluta. De kan användas för tillfällig eller permanent anslutning mellan optisk kommunikationsutrustning, mellan optiska distributionslådor.
· Kabel skarvstängning: Används för optisk fiberfusion och skydd i mitten av den optiska kabellinjen. När den optiska kabeln inte är tillräckligt lång eller måste grenas, används kabelstängningen för att ansluta två eller flera optiska kablar och försegla och skydda den fiberoptiska fusionspunkten för att förhindra externa miljöfaktorer från att skada stängningen som säkerställer stabiliteten och tillförlitligheten för optisk signalöverföring.

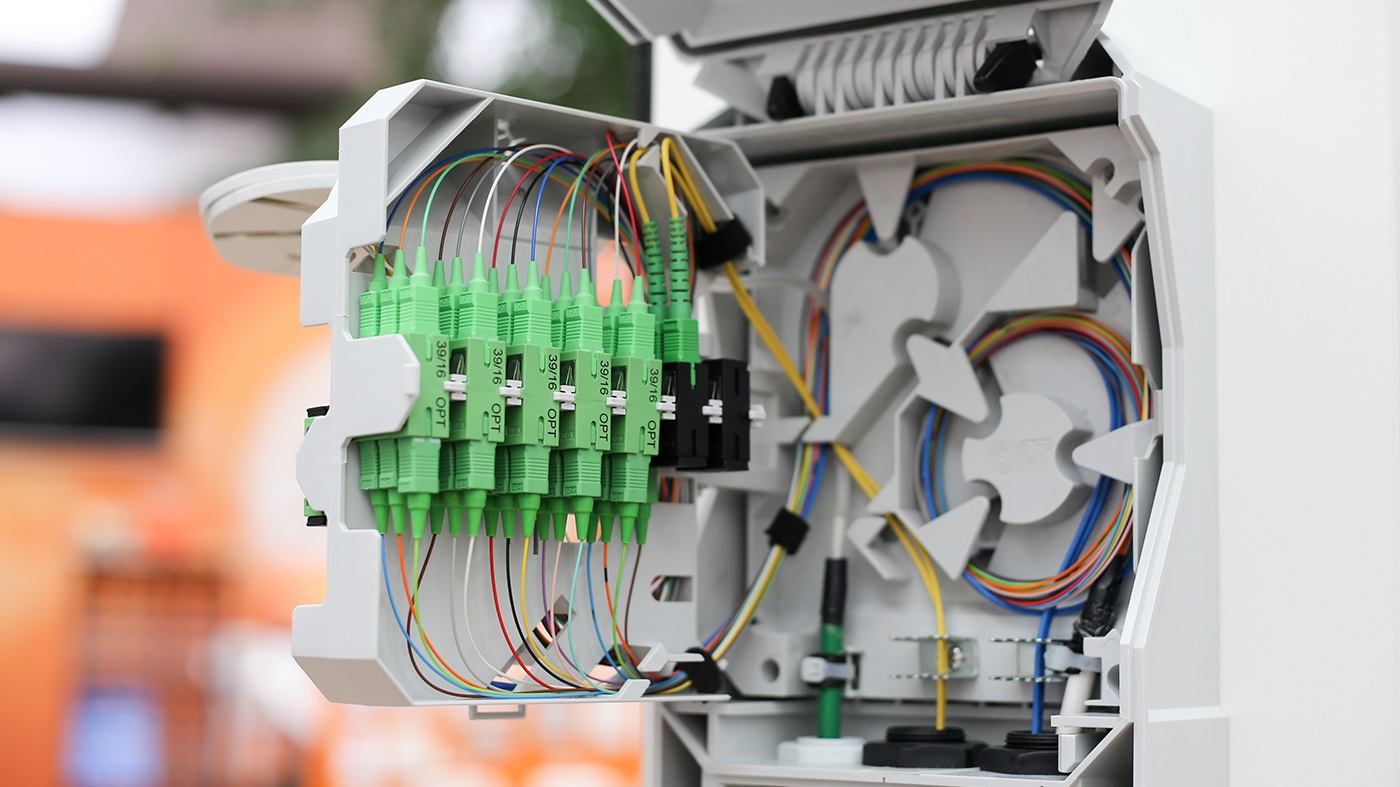

· Uppsägningsbox: Installerad vid användaränden eller den optiska kabelinmatningspunkten, den används för att smälta eller kallt join den optiska fibern i den optiska kabeln med pigtail och leda ut pigtailen för att ansluta till användarterminalutrustningen eller annan optisk kommunikationsutrustning. Den spelar rollen att fixa den optiska kabelterminalen, skydda den optiska fiberfusionen och försegla den optiska kabelposten och utgången.
· Optiskt korsanslutande skåp: It is the junction equipment between trunk optical cables and distribution optical cables in the outdoor optical cable access network, which is used to realize the functions of optical cable fixing, protection, welding, wiring, etc. The optical cable junction box is generally installed in outdoor poles, walls or special machine rooms, which can distribute the optical signals of multiple trunk optical cables to different distribution optical cables, and then transmit the Optiska signaler till olika användareområden genom distributionens optiska kablar.
· Optisk splitter: Det är en enhet som distribuerar den optiska signalen i en inmatning av optisk fiber till flera utgångsoptiska fibrer i ett visst förhållande. I FTTH -nätverk är optiska delare vanligtvis installerade i optiska kabelkorsningsboxar, optiska fiberfördelningslådor eller användarkorridorer för att uppnå delad överföring av optiska signaler, vilket gör att flera användare kan dela de optiska signalresurserna för en stamoptisk kabel och minska nätverkskonstruktionskostnaderna. Vanliga optiska splitter -delningsförhållanden inkluderar 1: 2, 1: 4, 1: 8, 1:16, 1:32, 1:64, etc.
· Optisk fiberfördelningslåda: Installerad i användarens korridor eller svaga strömaxel, som används för fiberdelning, ledningar och terminalanslutning av optiska kablar. Den optiska fiberplitterlådan är vanligtvis utrustad med optiska delare, pigtails, adaptrar och andra enheter, som kan distribuera de optiska fibrerna i den optiska kabeln till varje användares hem, och ansluta den optiska kabeln som introduceras till användarens hem med den optiska splitterens utgångsport för att inse distributionen av optiska signaler till hemmet.
