Strandat löst rör som inte pansar fiberoptisk kabelkabel

Strukturen för strängat lösa rör som inte är pansade fiberoptiska kabelkabel är att lägga 250 μm optisk fiber i ett lösa rör tillverkat av högt modulmaterial, och det lösa röret är fyllt med vattentät förening. Mitten av kabelkärnan är en metallförstärkningskärna. För optiska kablar med vissa kärnor måste ett lager polyeten (PE) extruderas utanför metallförstärkningskärnan. Det lösa röret (och fyllningsrep) är vridna runt den centrala förstärkningskärnan för att bilda en kompakt och rund kabelkärna, och luckorna i kabelkärnan är fyllda med vattenblockerande fyllmedel. Det plastbelagda aluminiumbältet eller stålbältet är i längdriktning och extruderas i en polyetylenmantel för att bilda en kabel.

Skicka förfrågan

Produktbeskrivning

Egenskaper

Bra mekaniska och temperaturprestanda

Löst rör med hög styrka som är hydrolysbeständig

Specialrörsfyllningsförening säkerställer ett kritiskt skydd av fiber

Speciellt utformad kompakt struktur är bra på att förhindra att lösa rör från att krympa

PE -mantel skyddar kabel från ultravioletta strålningar

Följande åtgärder vidtas för att säkerställa kabelvattentät:

-Steel -tråd som används som centralstyrka medlem

-Loose Tube Filling Compound

-100% kabelkärna

-APL- eller PSP -fuktbarriär

Standarder

GYTA/S-kabel uppfyller standard YD/T 901 samt IEC 60794-1.

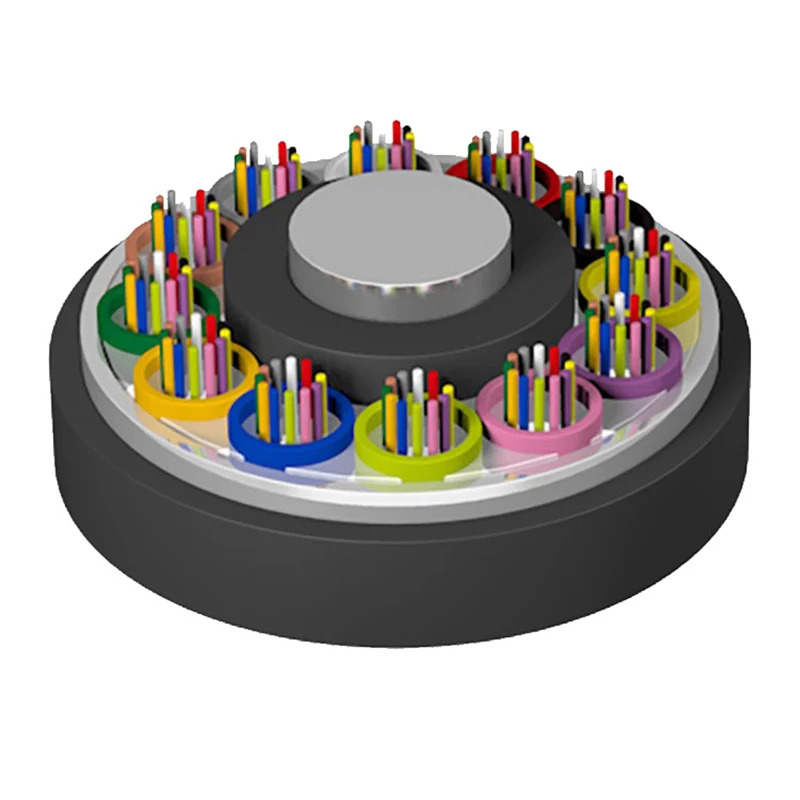

Strukturritning

1. fiber

2. Rörfyllningsförening

3. Löst rör

4. Central Strength Member

5. Kabelfyllningsförening

6. APL PSP

7. PE -mantel

Stranded Loose Tube Non-armored Fiber Optic Cable Cable

Tekniska parametrar

Kabeltyp (Ökat med 2 fibrer)	Fiberantal	Rör	Fyllare	Kabelvikt (ref) (kg/km)	Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Statisk/dynamisk (mm)
Gyta/s-2 ~ 6xn	2 ~ 6	1	4	76	600/1500	300/1000	10d/20d
Gyta/s -8 ~ 12xn	8 ~ 12	2	3	76
Gyta/s -14 ~ 18xn	14 ~ 18	3	2	76
Gyta/s -20 ~ 24xn	20 ~ 24	4	1	76
Gyta/s -26 ~ 30xn	26 ~ 30	5	0	76
Gyta/s -32 ~ 36xn	32 ~ 36	6	0	85
Gyta/s -38 ~ 48xn	38 ~ 48	4	1	90
Gyta/s -50 ~ 60xn	50 ~ 60	5	0	90
Gyta/s -62 ~ 72xn	62 ~ 72	6	0	113
Gyta/s -74 ~ 84xn	74 ~ 84	7	1	136
Gyta/s -86 ~ 96xn	86 ~ 96	8	0	136
Gyta/s -98 ~ 108xn	98 ~ 108	9	1	163
GYA/S -110 ~ 120XN	110 ~ 120	10	0	163
Gyta/s -122 ~ 132xn	122 ~ 132	11	1	190
Gyta/s -134 ~ 144xn	134 ~ 144	12	0	190
Gyta/s -146 ~ 216xn	146 ~ 216	13 ~ 18	5 ~ 0	190
GYA/S -288XN	288	24	0	239

Lagring/driftstemperatur: -40 ℃ -+70 ℃

Optiska egenskaper

Fibertyp	Dämpning （+20 ℃）				Bandbredd		Numerisk öppning	Kabelavstängning våglängd λcc
Fibertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk öppning	Kabelavstängning våglängd λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260Nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 um	≤3,3db/km	≤1,2db/km	---	---	≥500 mHz · km	≥500 mHz · km	0,200 ± 0,015 redan	---
62,5/125 um	≤3,5db/km	≤1,2db/km	---	---	≥200 mHz · km	≥500 mHz · km	0,275 ± 0,015 redan	---

Notera:

a. Suffix xn betecknar fibertyp

b. Färgarrangemangen för fiber och rör anges i färgidentifieringstabellen

c. Det strängade lösa röret som inte är pansat fiberoptisk kabelkabel bör inte förvara i utomhusmiljö mer än 6 månader för att hålla kabelrullen bra tillstånd

Tillämpning: Kanal/antenn
