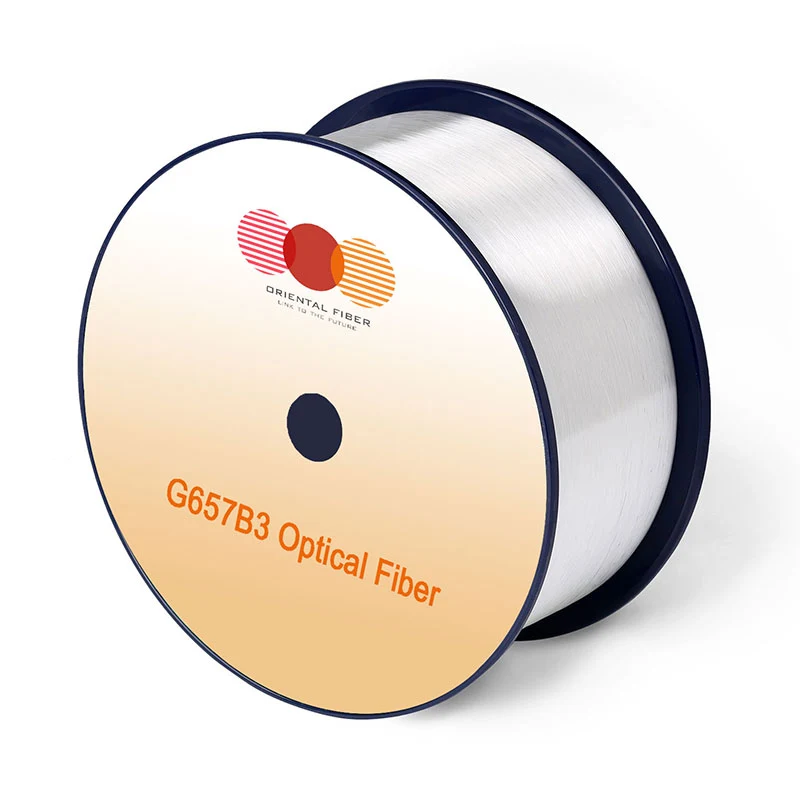

Optisk fiber med en enda läge G.657.B3

Egenskaper

Villkor

Specificerad värdering

Enheter

Optisk Egenskaper

Försvagning

1310nm

≤0,35

[dB/km]

1383NM （efter H2-aging）

≤0,35

[dB/km]

1550 nm

≤0,21

[dB/km]

1625nm

≤0,23

[dB/km]

Försvagning kontra våglängd

Max. α di ff erens

1285-1330nm, i hänvisning till 1310nm

≤0,03

[dB/km]

1525-1575nm, i hänvisning till 1550 nm

≤0,02

[dB/km]

Noll Dispersionsvåglängd (λ0)

-

1300-1324

[nm]

Noll Spridningslutning (S0)

-

≤0.092

[PS/(NM2 · km)]

Pmd

Maximal Enskild fiber

-

≤0.1

[PS/√KM]

Länkdesignvärde （M = 20 ， Q = 0,01%)

-

≤0,06

[PS/√KM]

Typisk Värde

-

0.04

[PS/√KM]

Kabel Cuto ff våglängd (λcc)

-

≤1260

[nm]

Läge Fältdiameter （MFD）

1310nm

8.2-9.0

[μm]

1550 nm

9.1-10.1

[μm]

E ff ective Group Index of Refraction （NE ff）

1310nm

1.468

-

1550 nm

1.469

-

Punkt Avbrott

1310nm

≤0,05

[dB]

1550 nm

≤0,05

[dB]

Geometrisk Egenskaper

Beklädnad Diameter

-

125,0 ± 0,7

[μm]

Beklädnad Icke-cirkularitet

-

≤0,7

[%]

Beläggning Diameter

-

235-245

[μm]

Beläggning Koncentricitetsfel

-

≤12,0

[μm]

Beläggning Icke-cirkularitet

-

≤6,0

[%]

Kärnklippning Koncentricitetsfel

-

≤0,5

[μm]

Curl (radie)

-

≥4

[m]

Leverans Längd

-

Upp till 25,2

[km/rulle]

Miljöegenskaper

1310nm, 1550nm & 1625nm

Temperatur Beroende inducerad dämpning

-60 ℃ till +85 ℃

≤0,05

[dB/km]

Temperaturfuktighet Cykelinducerad dämpning

-10 ° C till +85 ° C, 98% RH

≤0,05

[dB/km]

Vattenkak Beroende inducerad dämpning

23 ° C ， i 30 dagar

≤0,05

[dB/km]

Fuktig Värmeberoende inducerad dämpning

85 ° C och 85% RH ， för 30 dagar

≤0,05

[dB/km]

Torka Åldrande

85 ℃ ， i 30 dagar

≤0,05

[dB/km]

Mekanisk Specifikation

Bevis Testa

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Makroböjning Inducerad förlust

1 Vänd dig om en dorn av 10 mm radie

1550 nm

≤0,03

[dB]

1 Vänd dig runt en dorn på 10 mm radie

1625nm

≤0.1

[dB]

1 Vänd dig runt en dorn på 7,5 mm radie

1550 nm

≤0,08

[dB]

1 Vänd dig om en dorn av 7,5 mm radie

1625nm

≤0,25

[dB]

1 Vänder sig runt en dorn på 5 mm radie

1550 nm

≤0,15

[dB]

1 Vänder sig runt en dorn på 5 mm radie

1625nm

≤0,45

[dB]

Beläggning Stripstyrka

typisk genomsnittlig kraft

1.5

[N]

topp tvinga

1.3-8.9

[N]

Dynamisk Trötthetsparameter (ND)

-

≥20

-
