I FTTH (Fiber to the Home) -konstruktion inkluderar de vanligt använda typerna av optiska kablar främst fjärilsformad droppkabel och deras derivatstrukturer.
Strukturella funktioner:

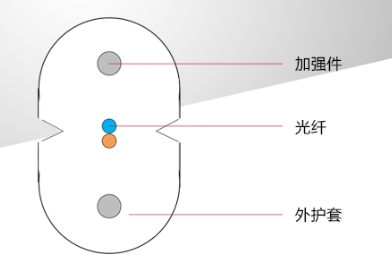

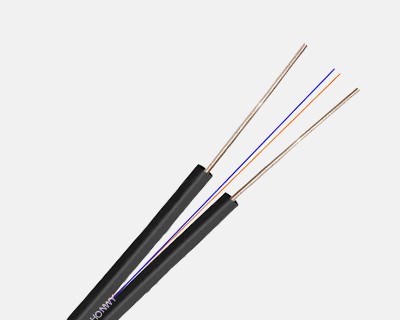

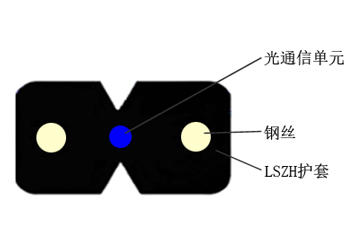

Den optiska fibern placeras i mitten, och två parallella ståltrådar placeras på båda sidor som förstärkningselement. Tvärsnittet är 8-format och den optiska fibern är belägen vid det geometriska centrumet.
Applikationsscenario:
Väggmonterad: Lämplig för routing inomhus och utomhusvägg, med stark böjmotstånd och en böjradie så liten som 20 mm.
Rörlagning: Lämplig för kortdistansrörledning och anpassningsbar till smala utrymmen.
Fördelar:
Strukturen är kompakt och draghållfastheten är hög, vilket kan tåla sidotrycket för människor som går på den och dragkraften under konstruktionen.
Det är lätt att avsluta på plats och är kompatibel med en mängd snabba kontakter.
Strukturella funktioner:

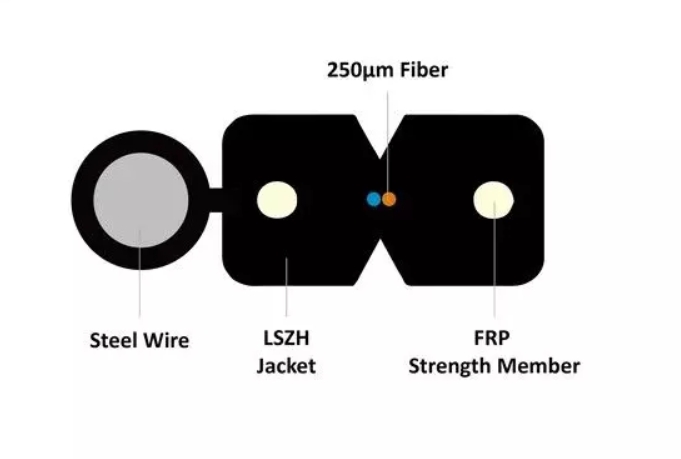

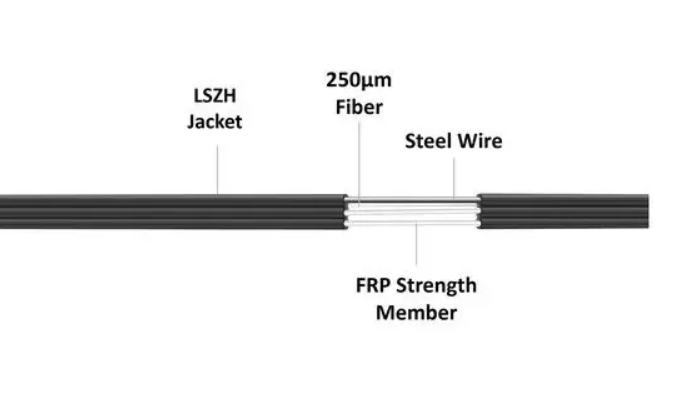

En ståltråd eller stålrep tillsätts på utsidan av den vanliga fjärilsoptiska kabeln som ett förstärkande element för att bilda en självförsörjande struktur.
Applikationsscenario:
Över huvudet: Lämplig för ledningar i överhuvudet från utomhusstänger till inomhusområden. Den har hög draghållfasthet och tål en spännvidd på 50 meter.
Rörlös miljö: Inga ytterligare hängande ledningar krävs, vilket förenklar byggprocessen.
Fördelar:
Stark draghållfasthet minskar risken för skador från yttre krafter.
Hög konstruktionseffektivitet och minskade arbetskraftskostnader.
Strukturella funktioner:

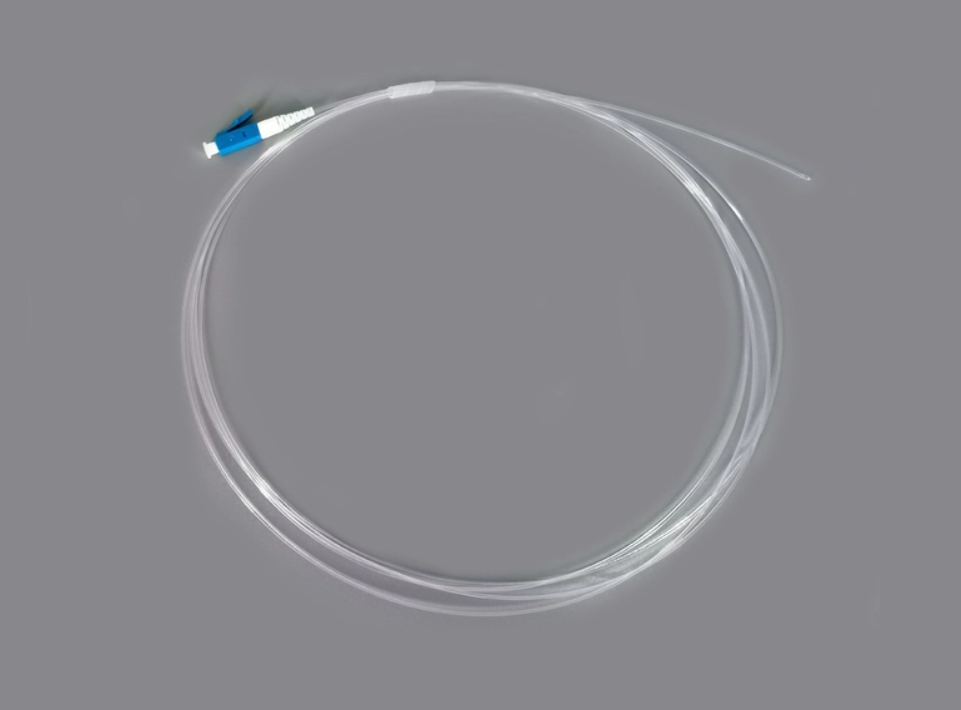

Den mellersta delen är en enkelkärnig tät buffrad optisk fiber (G.657), som är lindad med en 0,9 mm transparent mantel, med en tunn ytterdiameter och är helt transparent.
Applikationsscenario:
Lägg ledningar längs byggbasen och runt dörr- och fönsterdekorativa remsor och fixa med lim.
Platser med höga estetiska krav: som hotell, avancerade bostäder etc. där ledningarna måste döljas.
Fördelar
Visuellt doldt påverkar inte inre dekoration.
Det transparenta locket är slitstöd och anpassningsbart till olika miljöer.
Strukturella funktioner:

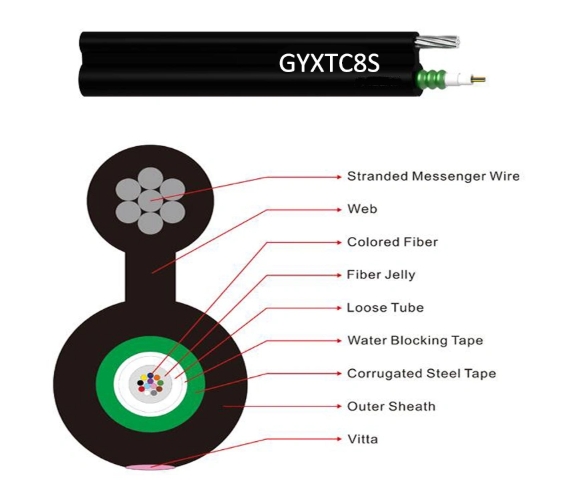

Metallupphängningstrådar läggs till läderlinjens optiska kabel för att bilda en "8" -formad struktur.
Applikationsscenario:
Outdoor Overhead-inledningen: Lämplig för ledningar av över huvudet från elektriska stolpar till användarkorridorer, med hög draghållfasthet.
Scenario med höga spännande krav: kan motstå spann på mer än 50 meter och har stark stabilitet.
Fördelar:
Dragprestanda förbättras avsevärt, vilket minskar risken för optiskt fiberbrott.
Lätt att konstruera och anpassa sig till komplex terräng.
-
