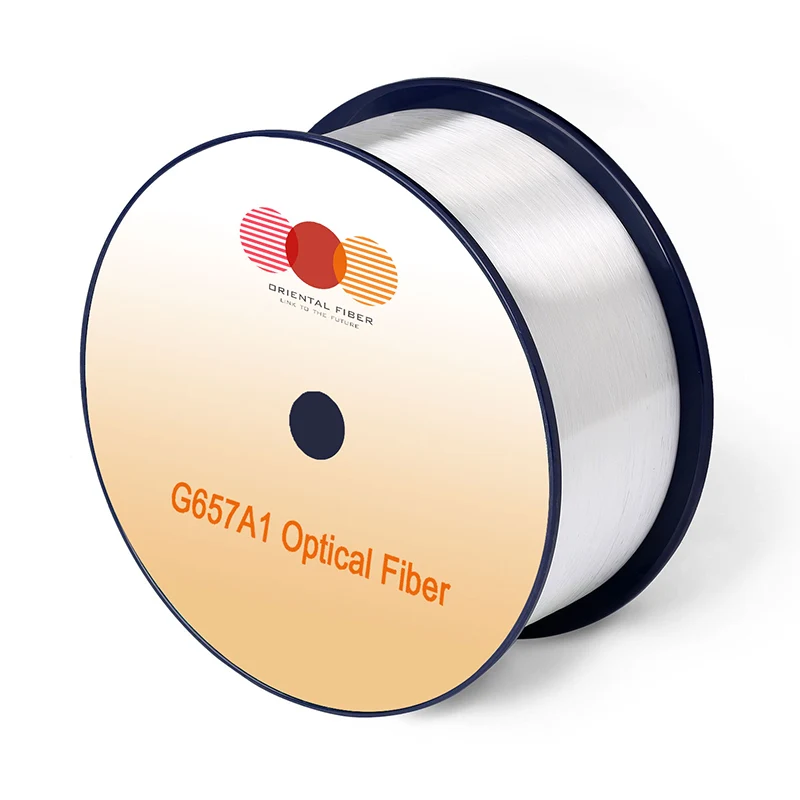

Optisk fiber med en enda läge G.657.A1

Optisk fiber med en enda läge Den har låg makrobending känslighet och låg vattenstoppnivå. Det är helt optimerat för användning i O-E-S-C-L-bandet (1260 -1625 nm). Det kan motstå extra förluster väl på grund av låg makrobending i 1625 nm våglängdsregionen. Detta stöder inte bara L-band-applikationer, utan möjliggör också enkel installation utan överdriven vård när du lagrar fibern (till exempel i en skarvlåda). För kabelanvändning inom byggnader stöder G657A1 -fiber liten kabelböjningsradie och kompakt installation.

Skicka förfrågan

Produktbeskrivning

Ansökningar

Korthöjdskablar för specialapplikation

High Performance Optical Network som fungerar i O-E-S-C-L-band

Optiska rutter med hög hastighet i byggnader (FTTX)

Optiska kablar med höga krav på böjningsradie

Standarder

Optisk fiber för enkelmoder G.657.A1 möter eller överskrider ITU-T-rekommendationen G.652.D/G.657.A1, inklusive IEC 60793-2-50 Typ B1.3/B6.A1 Fiberspecifikationer.

Egenskaper

Låg dämpning uppfyller kraven i O-E-S-C-L bandoperation

Bra böjförlustmotstånd vid korta radieböjningar

Låga böjförluster för krävande kabelkonstruktioner inklusive bandkablar

Låg PMD uppfyller hög bithastighet och långväga överföringskrav

Exakta geometriska parametrar som säkerställer låg skarvningsförlust och hög skarvningseffektivitet

Specifikationer

Egenskaper		Villkor	Specificerade värden	Enheter
Optiska egenskaper
Försvagning		1310nm	≤0,35	[dB/km]
		1383nm (efter H2-aging)	≤0,35	[dB/km]
		1460Nm	≤0,25	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1285-1330nm, med hänvisning till 1310nm	≤0,03	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1525-1575nm, med hänvisning till 1550 nm	≤0,02	[DB/km]
Spridning		1285-1340NM	-3,5 till 3,5	[Ps/(nm · km)]
		1550 nm	≤18	[Ps/(nm · km)]
		1625nm	≤22	[Ps/(nm · km)]
Nolldispersionsvåglängd (λ0)		-	1300-1324	[nm]
Nollspridningslutning (S0)		-	≤0.092	[PS/(NM2 · km)]
Typiskt värde		-	0.086	[PS/(NM2 · km)]
Pmd	Maximal individuell fiber	-	≤0.1	[PS/√KM]
	Länkdesignvärde (M = 20 ， Q = 0,01%) (M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Typiskt värde	-	0.04	[PS/√KM]
Kabel cuto ﬀ våglängd (λcc)		-	≤1260	[nm]
Läge fältdiameter (MFD)		1310nm	8.4-9.2	[μm]
Läge fältdiameter (MFD)		1550 nm	9.3-10.3	[μm]
E ﬀ ective Group Index of Refraction (NE ﬀ)		1310nm	1.466	-
E ﬀ ective Group Index of Refraction (NE ﬀ)		1550 nm	1.467	-
Avbrott		1310nm	≤0,05	[DB]
Avbrott		1550 nm	≤0,05	[DB]
Geometriska egenskaper
Kläddiameter		-	125,0 ± 0,7	[μm]
Förbindande icke-cirkularitet		-	≤0,7	[%]
Beläggningsdiameter		-	235-245	[μm]
Beläggningsklädda koncentricitetsfel		-	≤12,0	[μm]
Beläggning		-	≤6,0	[%]
Kärnklädningskoncentricitetsfel		-	≤0,5	[μm]
Curl (radie)		-	≥4	[m]
Leveranslängd		-	Upp till 50,4	[km/rulle]
Miljöegenskaper		1310nm, 1550nm & 1625nm
Temperaturberoende inducerad dämpning		-60 ℃ till +85 ℃	≤0,05	[DB/km]
Temperaturfuktighetscykelinducerad dämpning		-10 ° C till +85 ° C, 98% RH	≤0,05	[DB/km]
Watersoak -beroende inducerad dämpning		23 ° C, i 30 dagar	≤0,05	[DB/km]
Fuktigt värmeberoende inducerad dämpning		85 ° C och 85% RH, i 30 dagar	≤0,05	[DB/km]
Åldrande av torr värme		85 ℃, i 30 dagar	≤0,05	[DB/km]
Mekanisk specifikation
Bevisprov		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[KPSI]
		-	-	-
Makroböjinducerad förlust	10 varv på en dorn på 15 mm radie	1550 nm	≤0,25	[DB]
	10 varv på en dorn på 15 mm radie	1625nm	≤1,0	[DB]
	1 Vänd dig runt en dorn på 10 mm radie	1550 nm	≤0,75	[DB]
	1 Vänd dig runt en dorn på 10 mm radie	1625nm	≤1,5	[DB]
Beläggningsremsa		Typisk genomsnittlig kraft	1.5	[N]
Beläggningsremsa		toppstyrka	1.3-8.9	[N]
Dynamisk trötthetsparameter (ND)		-	≥20	-
