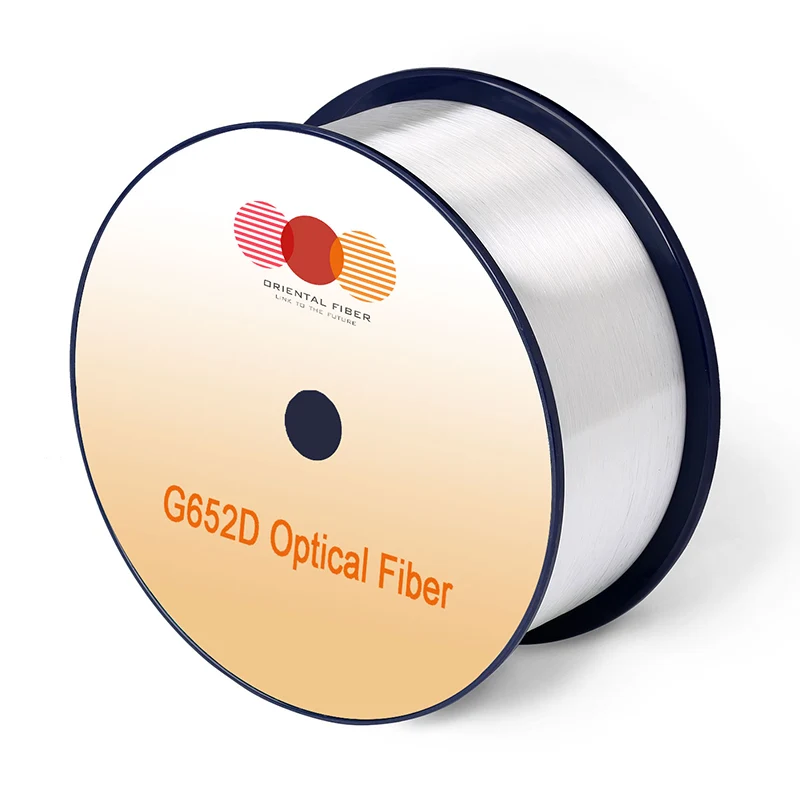

Optisk fiber med en enda läge G.652D

Optisk fiber för enkelmoder G.652D är utformad för optiska transmissionssystem som arbetar i hela våglängdsfönstret 1260Nm till 1625Nm. Genom att undertrycka vattentoppen nära 1383 nm på grund av hydroxyl (OH-) jonabsorption i traditionell enstaka fiber kan fibern öppna E-bandet (1360-1460 nm) för drift, vilket ger en användbar våglängd på mer än 100 nm.

Skicka förfrågan

Produktbeskrivning

Ansökningar

På grund av dess breda tillgängliga spektrum och utmärkta optiska prestanda är enstaka optisk fiber G.652D det bästa valet för att stödja en mängd olika applikationer som Ethernet, Internet Protocol (IP), asynkron överföringsläge (ATM), synkront optiskt nätverk (SONET) och våglängdsdelning multiplexering (WDM). Fiber ger mer bandbredd för ryggrad, storstadsområde och åtkomstnät.

Standarder

Fiber möter eller överskrider ITU-T-rekommendationen G.652D och IEC 60793-2-50 Typ B1.3 Fiberspecifikationer.

Egenskaper

Designad för att arbeta över hela spektrala intervallet 1260-1625 nm, vilket ger 50% mer användbara våglängder för ökad överföringskapacitet

Utmärkt optisk prestanda stöder höghastighetsöverföringsteknologier som DWDM och CWDM

Att vara kompatibel med befintlig 1310 nm utrustning

Bra skydd och utmärkt stripkraft stabilitet

Exakta geometriska parametrar som säkerställer låg skarvningsförlust och hög skarvningseffektivitet

Specifikationer

Egenskaper		Villkor	Specificerade värden	Enheter
Optiska egenskaper
Försvagning		1310nm	≤0,34	[dB/km]
		1383nm (efter H2-aging)	≤0,34	[dB/km]
		1550 nm	≤0,20	[dB/km]
		1625nm	≤0,24	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1285-1330nm, med hänvisning till 1310nm	≤0,03	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1525-1575nm, med hänvisning till 1550 nm	≤0,02	[dB/km]
Spridning		1285-1340NM	-3,5 till 3,5	[Ps/(nm · km)]
		1550 nm	≤18	[Ps/(nm · km)]
		1625nm	≤22	[Ps/(nm · km)]
Nolldispersionsvåglängd (λ0)		-	1300-1324	[nm]
Nollspridningslutning (S0)		-	≤0.092	[PS/(NM2 · km)]
Typiskt värde		-	0.086	[PS/(NM2 · KM]
Pmd	Maximal individuell fiber	-	≤0.1	[PS/√KM]
	Länkdesignvärde （M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Typiskt värde	-	0.04	[PS/√KM]
Kabel cuto ﬀ våglängd (λcc)		-	≤1260	[nm]
Läge fältdiameter （MFD）		1310nm	8.7-9.5	[μm]
Läge fältdiameter （MFD）		1550 nm	9.8-10.8	[μm]
E ﬀ ective Group Index of Refraction （NE ﬀ）		1310nm	1.466	-
E ﬀ ective Group Index of Refraction （NE ﬀ）		1550 nm	1.467	-
Avbrott		1310nm	≤0,05	[dB]
Avbrott		1550 nm	≤0,05	[dB]
Geometriska egenskaper
Kläddiameter		-	125,0 ± 0,7	[μm]
Förbindande icke-cirkularitet		-	≤1,0	[%]
Beläggningsdiameter		-	235-250	[μm]
Beläggningsklädda koncentricitetsfel		-	≤12,0	[μm]
Beläggning		-	≤6,0	[%]
Kärnklädningskoncentricitetsfel		-	≤0,6	[μm]
Curl (radie)		-	≥4	[m]
Leveranslängd		-	Upp till 50,4	[km/rulle]
Miljöegenskaper		1310nm, 1550nm & 1625nm
Temperaturberoende inducerad dämpning		-60 ℃ till +85 ℃	≤0,05	[dB/km]
Temperaturfuktighetscykelinducerad dämpning		-10 ° C till +85 ° C, 98% RH	≤0,05	[dB/km]
Vattenfördjupningsberoende inducerad dämpning		23 ° C ， i 30 dagar	≤0,05	[dB/km]
Fuktigt värmeberoende inducerad dämpning		85 ° C och 85% RH ， i 30 dagar	≤0,05	[dB/km]
Åldrande av torr värme		85 ℃, i 30 dagar	≤0,05	[dB/km]
Mekaniska specifikationer
Bevisprov		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[KPSI]
Makroböjinducerad dämpning	100 svänger runt en dorn på 30 mm radie	1625nm	≤0,05	[dB]
	100 svänger runt en dorn på 25 mm radie	1310nm och 1550nm	≤0,05	[dB]
	1 Vänd dig runt en dorn på 16 mm radie	1550 nm	≤0,05	[dB]
Beläggningsremsa		Typisk genomsnittlig kraft	1.5	[N]
Beläggningsremsa		toppstyrka	1.3-8.9	[N]
Dynamisk trötthetsparameter (ND)		-	≥20	-

Single-mode Optical Fiber G.652D
