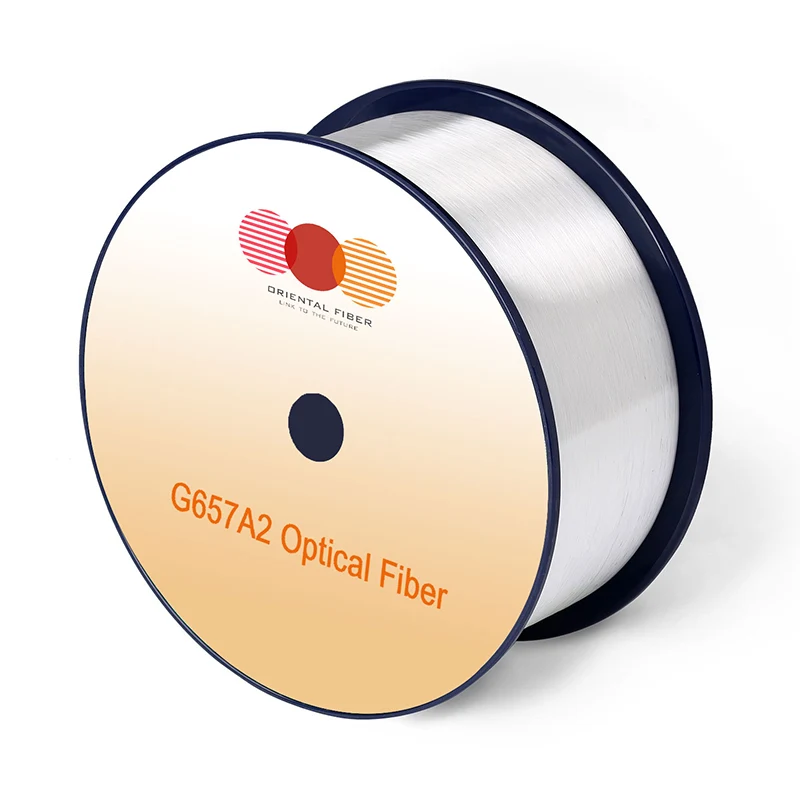

Optisk fiber med en enda läge G.657.A2

Optisk fiber med en enda läge Det är helt optimerat för användning i O-E-S-C-L-bandet (1260 -1625 nm). Det böjkänsliga kännetecknet garanterar inte bara L-band-applikation, utan möjliggör också enkel installation utan överdriven vård när du lagrar fibern, särskilt för FTTH-nätverksapplikationer. Böjradie i fiberhandelsporten och minsta böjradie i vägg- och hörninstallationer kan minskas.

Skicka förfrågan

Produktbeskrivning

Ansökningar

Alla typer av fiberkablar med olika strukturer

Högpresterande optiska nätverk som arbetar i O-E-S-C-L-bandet

Höghastighetsoptiska rutter för fiber-till-hemnätverk

Optiska kablar med höga krav på krav på böjningsprestanda

Småfiberkabel och optisk komponent

Standarder

Den-t

IEC 60793-2-50 Typ B1.3/B6.A1/B6.A2/B6.B2 Optisk fiberspecifikation.

Egenskaper

Hög motstånd mot böjförluster i svängradieområdet 7,5 till 15 mm

Helt kompatibel med alla G.652 optiska fibrer

Låg dämpning uppfyller driftsbehovet i O-E-S-C-L-band

Låg PMD uppfyller höga bitränta och långväga överföringskrav

Låg böjförlust

Exakta geometriska parametrar

Högvärde

Specifikationer

Egenskaper		Villkor	Specificerade värden	Enheter
Optiska egenskaper
Försvagning		1310nm	≤0,35	[dB/km]
		1383nm (efter H2-aging)	≤0,35	[dB/km]
		1460Nm	≤0,25	[dB/km]
		1490nm	≤0,23	[dB/km]
		1550 nm	≤0,21	[dB/km]
		1625nm	≤0,23	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1285-1330nm, med hänvisning till 1310nm	≤0,03	[dB/km]
Dämpning kontra våglängd Max. α di ﬀ erens		1525-1575nm, med hänvisning till 1550 nm	≤0,02	[dB/km]
Nolldispersionsvåglängd (λ0)		-	1300-1324	[nm]
Nollspridningslutning (S0)		-	≤0.092	[PS/(NM2 · km)]
Pmd	Maximal individuell fiber	-	≤0.1	[PS/√KM]
	Länkdesignvärde (M = 20 ， Q = 0,01%)	-	≤0,06	[PS/√KM]
	Typiskt värde	-	0.04	[PS/√KM]
Kabel cuto ﬀ våglängd (λcc)		-	≤1260	[nm]
Läge fältdiameter (MFD)		1310nm	8.4-9.2	[μm]
Läge fältdiameter (MFD)		1550 nm	9.3-10.3	[μm]
E ﬀ ective Group Index of Refraction (NE ﬀ)		1310nm	1.466	-
E ﬀ ective Group Index of Refraction (NE ﬀ)		1550 nm	1.467	-
Avbrott		1310nm	≤0,05	[dB]
Avbrott		1550 nm	≤0,05	[dB]
Geometriska egenskaper
Kläddiameter		-	125,0 ± 0,7	[μm]
Förbindande icke-cirkularitet		-	≤0,7	[%]
Beläggningsdiameter		-	235-245	[μm]
Beläggningsklädda koncentricitetsfel		-	≤12,0	[μm]
Beläggning		-	≤6,0	[%]
Kärnklädningskoncentricitetsfel		-	≤0,5	[μm]
Curl (radie)		-	≥4	[m]
Leveranslängd		-	Upp till 50,4	[km/rulle]
Miljöegenskaper		1310nm, 1550nm & 1625nm
Temperaturberoende inducerad dämpning		-60 ℃ till +85 ℃	≤0,05	[dB/km]
Temperaturfuktighetscykelinducerad dämpning		-10 ° C till +85 ° C, 98% RH	≤0,05	[dB/km]
Watersoak -beroende inducerad dämpning		23 ° C, i 30 dagar	≤0,05	[dB/km]
Fuktigt värmeberoende inducerad dämpning		85 ° C och 85% RH, i 30 dagar	≤0,05	[dB/km]
Åldrande av torr värme		85 ℃, i 30 dagar	≤0,05	[dB/km]
Mekanisk specifikation
Bevisprov		-	≥9,0	[N]
		-	≥1,0	[%]
		-	≥100	[KPSI]
Makroböjinducerad dämpning	10 varv på en dorn på 15 mm radie	1550 nm	≤0,03	[dB]
	10 varv på en dorn på 15 mm radie	1625nm	≤0.1	[dB]
	1 Vänd dig runt en dorn på 10 mm radie	1550 nm	≤0.1	[dB]
	1 Vänd dig runt en dorn på 10 mm radie	1625nm	≤0.2	[dB]
	1 Vänd dig runt en dorn på 7,5 mm radie	1550 nm	≤0,5	[dB]
	1 Vänd dig runt en dorn på 7,5 mm radie	1625nm	≤1,0	[dB]
Beläggningsremsa		Typisk genomsnittlig kraft	1.5	[N]
Beläggningsremsa		toppstyrka	1.3-8.9	[N]
Dynamisk trötthetsparameter (ND)		-	≥20	-

Single-mode Optical Fiber G.657.A2
