● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Returförlust | dB | ≥60 |
| Anslutningstyp | SC/APC | |
| Skoning | Keramisk | |
| Anslutningscykler | 500 | |
| Kabeljacka färg | Svart | |
| Kabel ytterdiameter | mm | 5,0 ± 0,2 |
| Fiberläge | Singelläge: G657A2 | |
| Kabeljacka | Pe | |
| Kabelvikt | Kg/km | 35 （ca） |
| Tryckinnehåll | Anpassningsbar | |

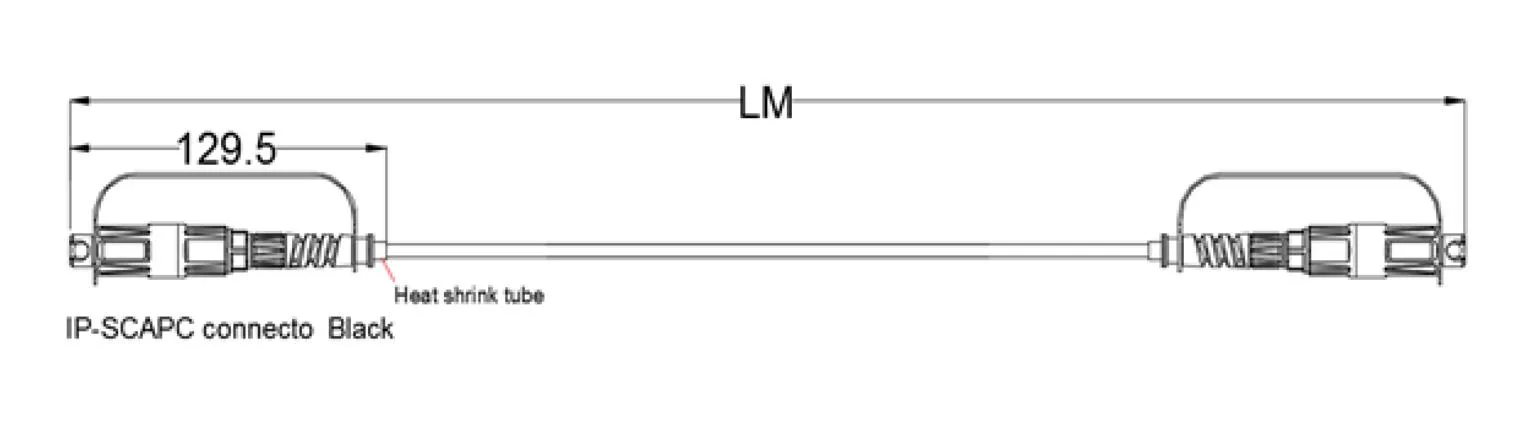

| Längd | m |
60、100、150、200 eller anpassningsbar (Tolerans: ± 0,5 m) |
| Anslutningstyp | Input ： Accord H Optic SC/APC | |
| Utgång ： Accord H Optic SC/APC | ||
| Dragkraft (axiell mellan kabel och kontakt) |
N | 200 |
| Vattentät klass | IP68 | |
| Driftstemperatur | ℃ | -40 ° C ~ +70 ℃ |
| Lagringstemperatur | ℃ | -40 ° C ~ +70 ℃ |

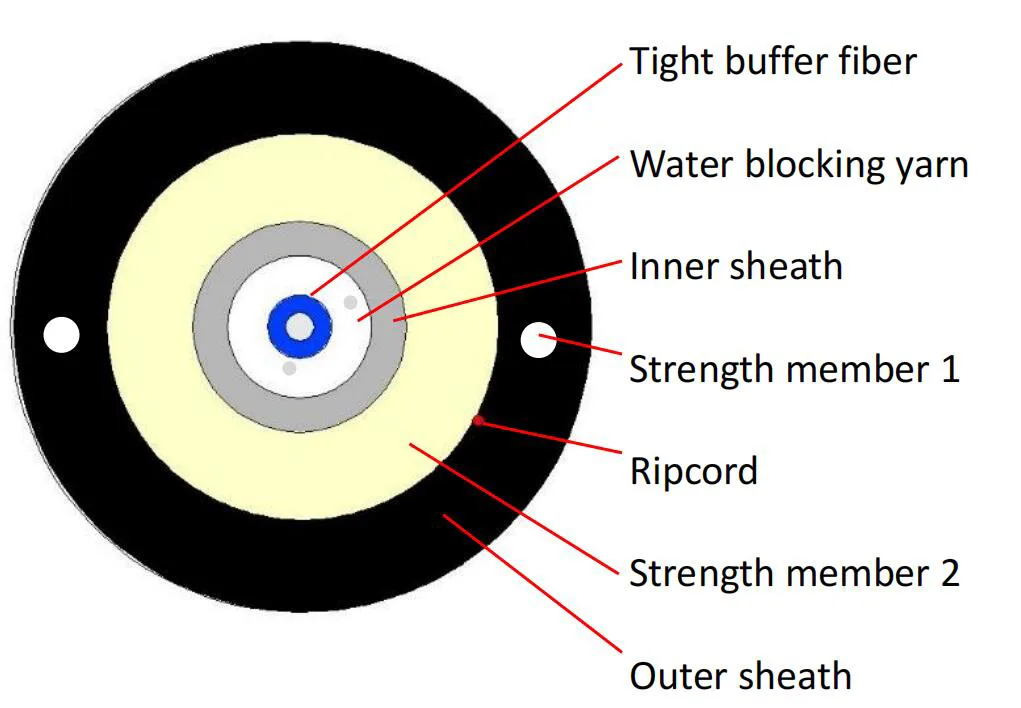

| Punkt | Innehåll | Specifikationer | |
| Tät buffertfiber | Antal | 1 | |
| Typ | G.657A2 | ||
| Färg | Vit | ||
| Material | Lszh | ||
| Diameter (mm) | 0,90 ± 0,05 | ||
| Innermantel | Diameter (mm) | 2,0 ± 0,2 | |
| Tjocklek (mm) | 0,25 ± 0,1 | ||
| Färg | Blå | ||
| Material | Pbt | ||
| Styrka medlem 1 | Material | Frp | |
| Kvantitet | 0,5*2 | ||
| Styrka medlem 2 | Material | Aramidgarn + vattenblockering av glasgarn | |
| Slida | Material | Pe | |
| Diameter (mm) | 5,0 ± 0,2 | ||
| Tjocklek (mm) | 1,3 ± 0,1 | ||
| Färg | Svart | ||
| Kabel | Kg/km | 35 ± 3 | |
| Spänning | N | 500 (långsiktig) | |
| 800 (kort sikt) | |||
| Krossa | N/10 cm | 500 (långsiktig) | |
| 800 (kort sikt) | |||
| Min. Böjradie | mm | 10xd (statisk) | |
| 20xd (dynamisk) | |||
| Driftstemperaturområde: | -40 ℃ till +70 ℃ | ||
| Lagring / transporttemperaturområde: | -40 ℃ till +70 ℃ | ||
| Installationstemperaturområdet: | -10 ℃ till +50 ℃ | ||
4.1 Optisk fiber
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A2 och ska vara följande.
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km |
| @ 1625nm Efter kabelbildning @ 1310 nm @ 1550 nm |
≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8.5-9.3um |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 1 sväng 1 mandrel 7,5 mm 10 varv 1 mandrel 15mm |
1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km |
