● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Returförlust | dB | ≥ 60 |
| Anslutningstyp | SC/APC | |
| Skoning | Keramisk | |
| Anslutningscykler | 500 | |
| Kabeljacka färg | Svart | |
| Kabel ytterdiameter | mm | （5.2x2.0）*± 0,2 mm （3.0x2.0）*± 0,2 mm (utan messenger) |
| Fiberläge | Singelläge: G657A2 | |
| Kabeljacka | Lszh | |
| Kabelvikt | Kg/km | 20 ± 3 |
| Tryckinnehåll | Anpassningsbar | |
| Längd | m | 100 eller anpassningsbara (Tolerans: ± 0,5 m) |

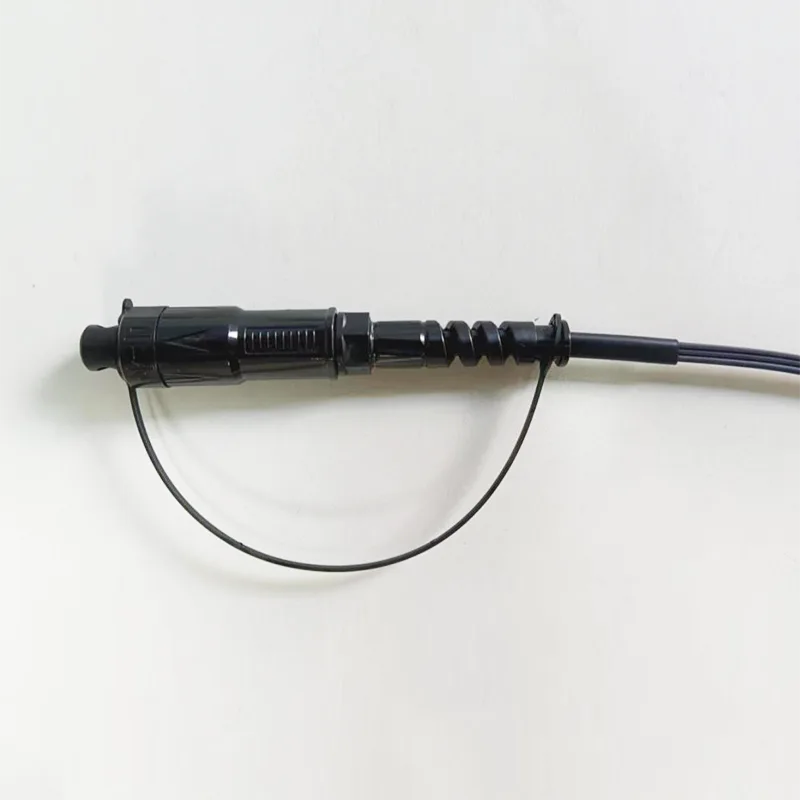

| Anslutningstyp | Input: Accord H Optic SC/APC | |
| Output: Utan kontakt | ||
| Dragkraft (axiell mellan kabel och kontakt) |
N | 100 |
| Vattentät klass | IP68 | |
| Driftstemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Lagringstemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Optisk fiber | Typ | G-657 A2. |
| Nej. Fibrer | 1 | |
| Färg | Blå | |
| Yttre mantel | Dimensionera | （5.2x2.0）*± 0,2 mm （3.0x2.0）*± 0,2 mm (utan messenger) |
| Material | Lszh | |
| Färg | Svart | |
| Stålstyrka | Materia | Ståltråd |
| Diameter | 0,45 mm | |
| Stål självstyrka medlem | Materia | Ståltråd |
| Diameter | 1,2 mm | |
| Vikt | 20 ± 3 kg/km | |
| Kakel (n) | Långsiktig: 300n Kortsikt: 600 n |
|
| Krossa | 1000n/10 cm | |
| Min. Böjradie | 15xd (statisk); 30xd (dynamisk) |
|
| Temperaturområde | -20 ° C till +65 ° C | |
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A2 och ska vara följande.
| Parameter | Specifikation | |
| Dämpningskoefficient | @ 1310 nm @ 1383 nm @ 1550 nm @ 1625 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km ≤ 0,24 dB/km |
| Dämpning (efter kabel) | @1310nm | ≤0,40db/km |
| @1550nm | ≤0,30dB/km | |
| Dämpningens enhetlighet vid 1310nm | ≤0,05dB | |
| Dämpningens enhetlighet vid 1550 nm | ≤0,05dB | |
| Kabelavstängningsvåglängd (λcc) | ≤ 1260 nm | |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm | |
| Nolldispersion | ≤ 0,092 ps/(nm^2. km) | |
| Absolut spridningsvärde vid 1288nm ~ 1339nm | ≤3,5ps/(nm · km) | |
| Absolut spridningsvärde vid 1271nm ~ 1360Nm | ≤5,3ps/(nm · km) | |
| Spridning vid 1550 nm | ≤18ps/(nm · km) | |
| Spridning vid 1625 nm | ≤23ps/(nm · km) | |
| Läge fältdiameter (MFD) vid 1310nm | 8,60 ± 0,4 mm | |
| Läge fältdiameter (MFD) vid 1550 nm | 9.4-10.4mm | |
| Polarisationsläge Dispersion (PMD) fiber | ≤0.125ps/km1/2 | |
| Polarisationsläge Dispersion (PMD) kabel | ≤0.200ps/km1/2 | |
| PMD -koefficient | M | 20 kablar |
| Q | 0,01% | |
| Pmdq | ≤0,20ps/km1/2 | |
| Geometriska egenskaper | ||
| Kläddiameter | 125 ± 0,8 mm | |
| Förbindande icke-cirkularitet | ≤1,0% | |
| Kärna/beklädnadskoncentricitetsfel | ≤0,8 mm | |
| Fiberdiameter med beläggning (ofärgad) | 245 ± 10μm | |
| Fiberdiameter med beläggning (färgad) | 250 ± 10μm | |
| Fel på beklädnad/beläggning koncentricitet | ≤12,0 mm | |
| Spänningstest | 100 kpsi eller 0,69 gpa | |
| Avlägsnande av beläggningen (N) | 1,0 ～ 9,0 | |
| Mekaniska egenskaper | ||
| MacRobend -förlust vid 1550 nm | R = 15mm, 10 varv | ≤0,03dB |
| R = 10mm, 1Turn | ≤0,10dB | |
| R = 7,5 mm, 1 turn | ≤0,5dB | |
| MacRobend -förlust vid 1625 nm | R = 15mm, 10 varv | ≤0,10dB |
| R = 10mm, 1Turn | ≤0,20dB | |
| R = 7,5 mm, 1 turn | ≤1,0dB | |
Kartongstorlek ： 600*320*265mm ， transparent tätningstejp "I" teckensnittsförseglingslåda.
Träplatta storlek ： 1200 *1000mm.
Stapningskrav: Ett lager med sex lådor som staplar sex lager.
Topp 4 höger vinkelskydd och använd sedan "#" teckensnitt förpackningsbälte tätt.
