● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Returförlust | dB | ≥ 60 |
| Anslutningstyp | SC/APC | |
| Skoning | Keramisk | |
| Anslutningscykler | 500 | |
| Kabeljacka färg | Grå | |
| Kabel ytterdiameter | mm | 5,0 (± 0,2) x2,0 (± 0,1) |
| Fiberläge | Singelläge: G657A2 | |
| Kabeljacka | Lszh | |
| Kabelvikt | Kg/km | 20 （ca） |
| Tryckinnehåll | Anpassningsbar | |

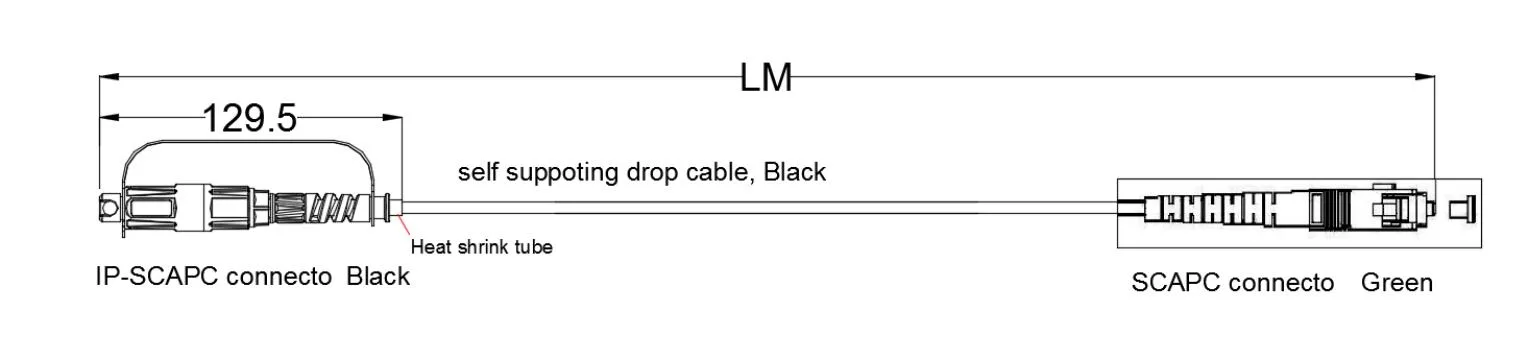

| Längd | m | 30、50、100、150、200、250、300、400、500 eller anpassningsbar (Tolerans: ± 0,5 m) |

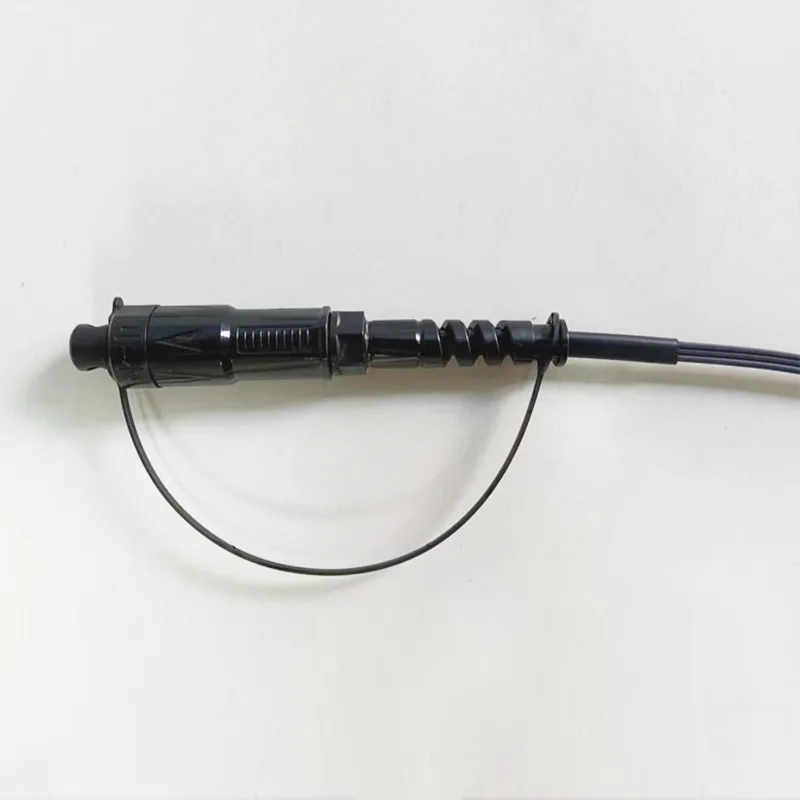

| Anslutningstyp | Input: Accord H Optic SC/APC | |
| Output: Utan kontakt | ||
|
Dragning (Axial mellan kabel och kontakt) |
N | 100 |
| Vattentät klass | IP68 | |
| Driftstemperatur | ℃ | -20 ° C ~ +65 ℃ |
| Lagringstemperatur | ℃ | -20 ° C ~ +65 ℃ |

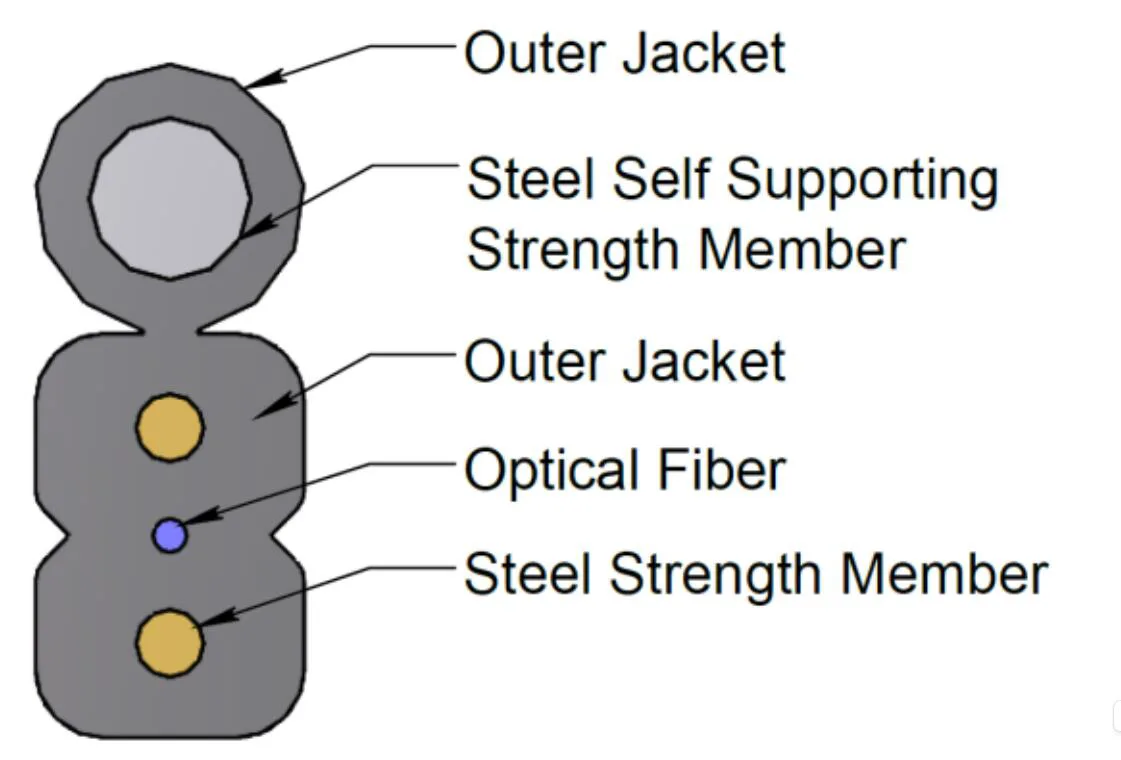

| Optisk fiber | Typ | G657 A2 |
| Nej. Fibrer | 1 | |
| Färg | Blå | |
| Stålstyrka | Materia | Ståltråd |
| Diameter | 0,4 mm | |
| Stål självstyrka medlem | Materia | Ståltråd |
| Diameter | 1,0 mm | |
| Yttre mantel | Dimensionera | 2,0 (± 0,1) x5,0 (± 0,2) |
| Material | Lszh | |
| Färg | Grå | |
| Kabelvikt | Kg/km | 20 |
| Spänning | N | 300 (långsiktig) |
| 600 (kort sikt) | ||
| Krossa | N/10 cm | 200 (långsiktig) |
| 1000 (kort sikt) | ||
| Min. Böjradie | mm | 10xh (statisk) |
| 20xh (dynamisk) | ||
| Driftstemperaturområde: | -20 ℃ till +60 ℃ | |
| Lagring / transporttemperaturområde: | -20 ℃ till +60 ℃ | |
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A2 och ska vara följande.
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Efter kabelbildning @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8.5-9.3um |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 1 sväng 1 mandrel 7,5 mm 10 varv 1 mandrel 15mm |
1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km |
