● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar | |
| Fiberantal | Duplex | ||
| Våglängd | nm | 1310/1550 | |
| Insättningsförlust | dB | ≤0,30 | |
| Returförlust | dB | ≥50 (UPC) | |
| Kabeljacka färg | Svart | ||
| Kabel ytterdiameter | mm | 7,0 ± 0,2 | |
| Fiberläge | Enkelt läge: G657 A2 | ||
| Kabeljacka | Lszh | ||
| Kabelvikt | Kg/km | 38 （ca） | |
| Tryckinnehåll | Anpassningsbar | ||
| Längd | m | 50 、 75 、 100 、 150 、 200、250 、 300 eller anpassningsbar (tolerans: ± 0,5 m) |
|
| Anslutningstyp | Input: | Accord Mini DLC/UPC -kontakt | |
| Produktion: | Accord Duplex LC/UPC -kontakt | ||
| Vattentät klass | IP68 | ||
| Driftstemperatur | ℃ | -40 ° C ~ +70 ℃ | |
| Lagringstemperatur | ℃ | -40 ° C ~ +70 ℃ | |

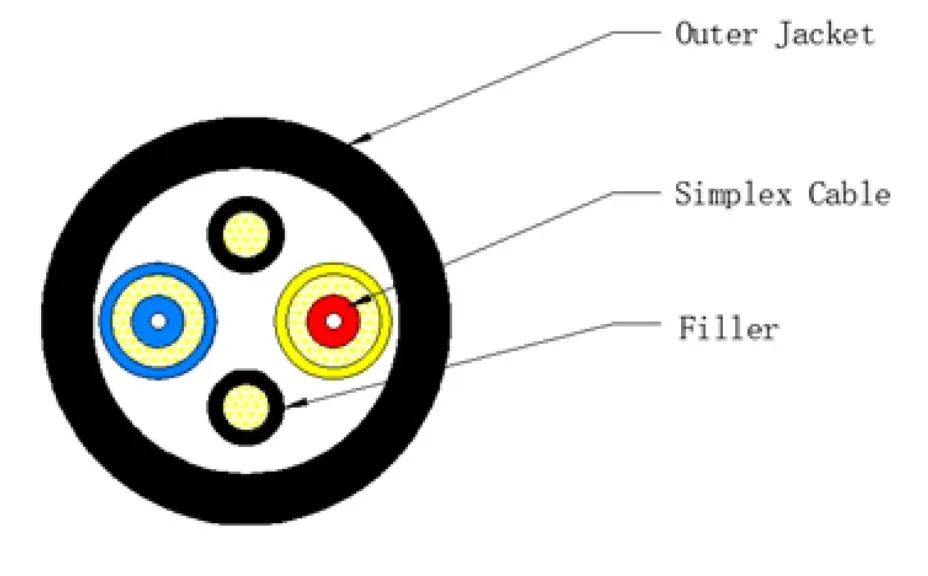

| Punkt | Innehåll | Värde |
| Tät buffertfiber | Antal | 2 |
| TYP | G.657A2 | |
| Diameter (mm) | 0,90 ± 0,05 | |
| Material | Lszh | |
| Färg | VIT | |
| Simplex -kabel | Material | Lszh |
| Diameter (mm) | 2,0 ± 0,1 | |
| Färg | Blå och gul | |
| Stång | Material | Lszh |
| Diameter (mm) | 1,3 ± 0,1 | |
| Färg | Svart | |
| Yttre jacka | Material | Lszh |
| Diameter (mm) | 7,0 ± 0,2 | |
| Färg | Svart | |
| Tjocklek (mm) | 1,0 ± 0,1 | |
| Kabelvikt (kg/km) ca. | 38 ± 3 | |
| Sträckningstest (N) | Långsiktig: 400 n Kortsikt: 800 n |
|
| Platta test (n/10 cm) | Långsiktig: 1000 N/10 cm Kortsikt: 2200 N/10 cm |
|
| Min. Böjradie | 10xod (statisk); 20xod (dynamisk) |
|
| Installationstemperatur | -40 ° C till +70 ° C | |
| Lagringstemperatur | -40 ° C till +70 ° C | |
Prestandan för Cable Optical Fiber (ITU-T REC. G.657A2)
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8.5-9.3um |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 10 sväng 1 mandrel 15mm 1 sväng 1 mandrel 10mm 1 sväng 1 mandrel 7,5 mm |
1550nm ≤ Δ 0,03 dB/km 1550Nm ≤ Δ 0,1 dB/km 1550 nm ≤ Δ 0,5 dB/km |
| Inga | Beskrivning | Antal |
| 1 | SM G.657A2 2 Kärna med 2,0 mm fiber. OD7.0mm, svart LSZH | 1 |
| 2 | Mini DLC Connector Black | 1 |
| 3 | LC3.0 duplex för enfiber, beige, rör för IC -kontakt, vitt | 2 |
| 4 | Gummi värme krympbart rör, svart, od 8,5 mm l = 17mm | 1 |
| 5 | Gummi värme krympbart rör, svart, OD 8,5 m L-30mm | 2 |
| 6 | Flexibelt skydd med stålrör, OD 2,8 mm L = 52mm | 2 |
| 8 | Värme krympbart rör, vit /gul OD3.0mm l = 5mm | 2 |
