● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,50 (Typisk: 0,3) |
| Returförlust | dB | ≥55 (APC) |
| Kabeljacka färg | Svart | |
| Kabel ytterdiameter | mm | Φ5.0 (± 0,2) |
| Fiberläge | Enkelt läge: G657 A2 | |
| Kabeljacka | LSZH (UV -skydd och brandmotstånd) | |
| Kabelvikt | Kg/km | 28 （ca） |
| Tryckinnehåll | Anpassningsbar | |
| Längd | m | 50 、 100 、 150 、 200 、 250 、 300 、 400 、 500 、 600 (Tolerans: ± 0,5 m) |

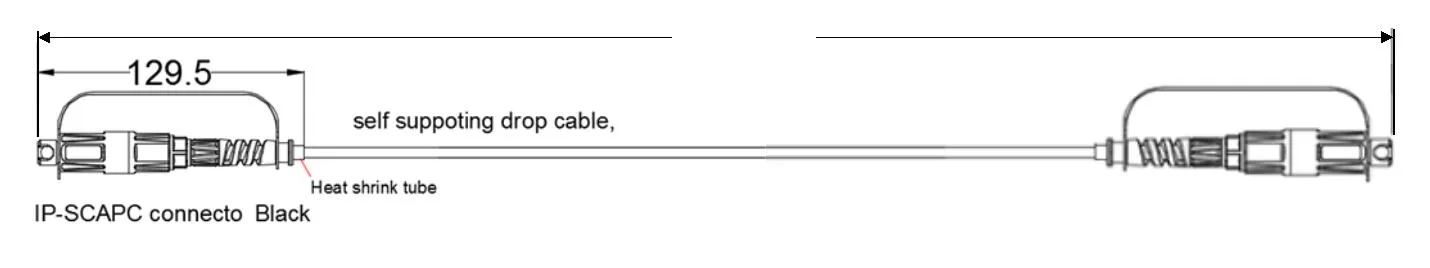

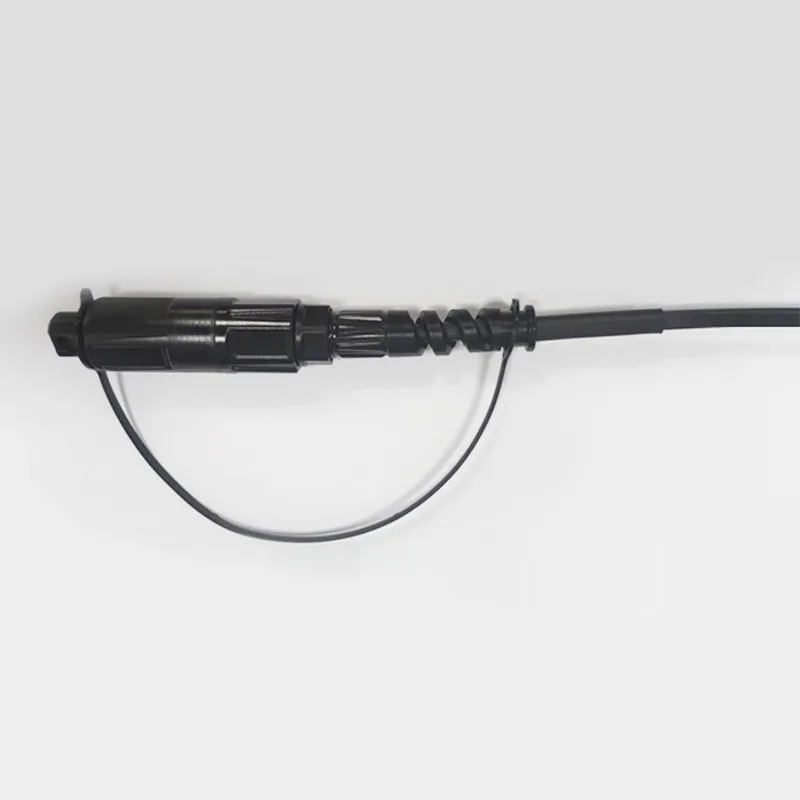

| Anslutningstyp | Input: Accord Optitap SC/APC | |
| Output: Accord Optitap SC/APC | ||
| Vattentät klass | IP68 | |
| Dragstyrka | N | 200 |
| Driftstemperatur | ℃ | -20 ~ +65 |

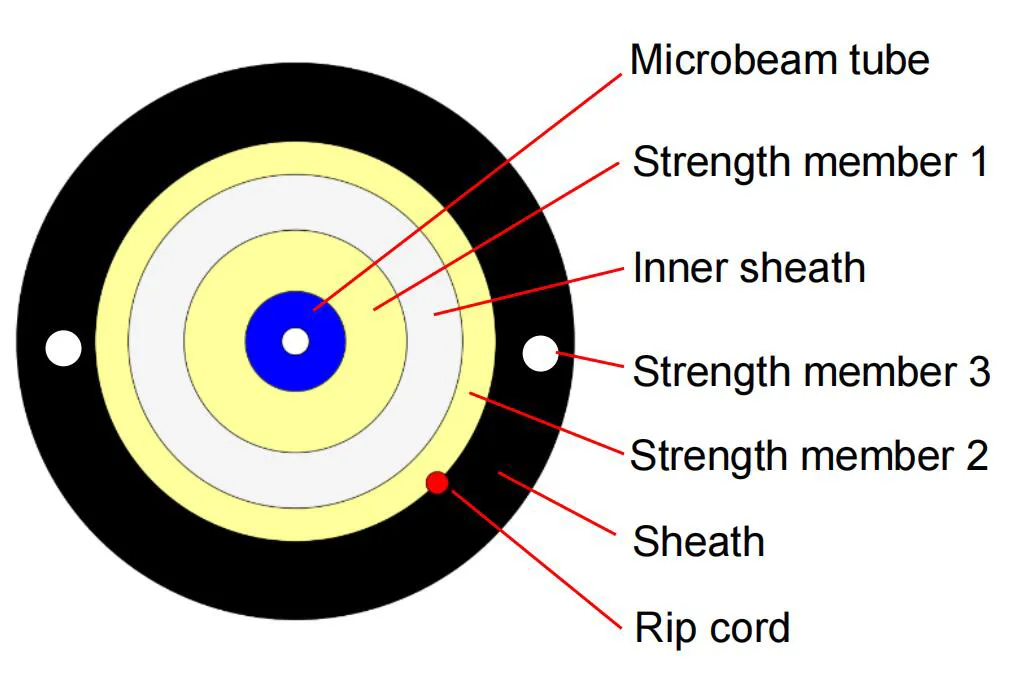

| Punkt | Innehåll | Specifikationer |
| Fiber | Antal | 1 |
| Typ | G.657A2 | |
| Färg | BLÅ | |
| Mikrobeamrör | Material | Lszh |
| Färg | BLÅ | |
| Diameter (mm) | 0,9 ± 0,05 | |
| Innermantel | Diameter (mm) | 2,2 ± 0,05 |
| Tjocklek (mm) | 0,4 ± 0,05 | |
| Färg | Elfenben/vit/beige | |
| Material | Lszh | |
| Styrka medlem 1 | Aramid garn 1100d*3 | |
| Styrka medlem 2 | Material | Aramidgarn |
| Kvantitet | 1100D*7 | |
| Styrka medlem 3 | Material | Limmad frp |
| Diameter (mm) | 0,5*2 | |
| Rippka | Antal | 1 |
| Färg | Röd | |
| Slida | Material | LSZH (UV -skydd och brandmotstånd) |
| Diameter (mm) | 5,0 ± 0,2 | |
| Tjocklek (mm) | 1,1 ± 0,1 | |
| Färg | Svart | |
| Kabelvikt | Kg/km | 28 ± 3 |
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A2 och ska vara följande.
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Efter kabelbildning @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8.5-9.3um |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 1 sväng 1 mandrel 7,5 mm 10 varv 1 mandrel 15mm |
1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km |
| Driftstemperaturområde | : -20 ℃ till +65 ℃ |
| Lagring / transporttemperaturområde | : -20 ℃ till +65 ℃ |
| Installationstemperaturområdet | : -20 ℃ till +65 ℃ |

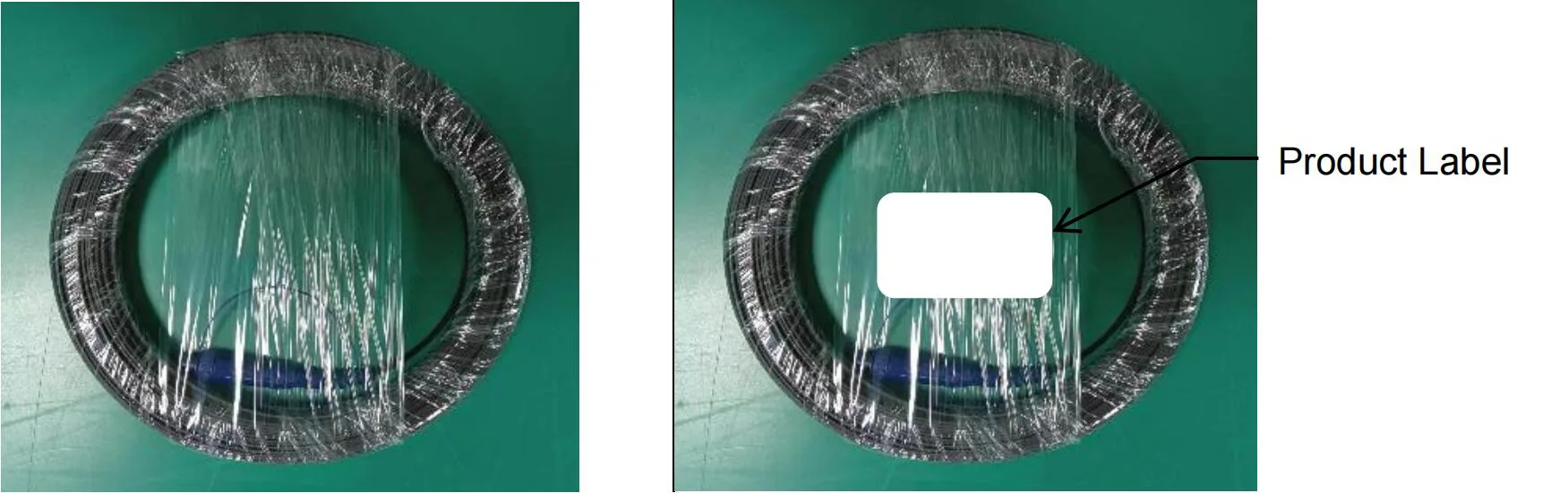

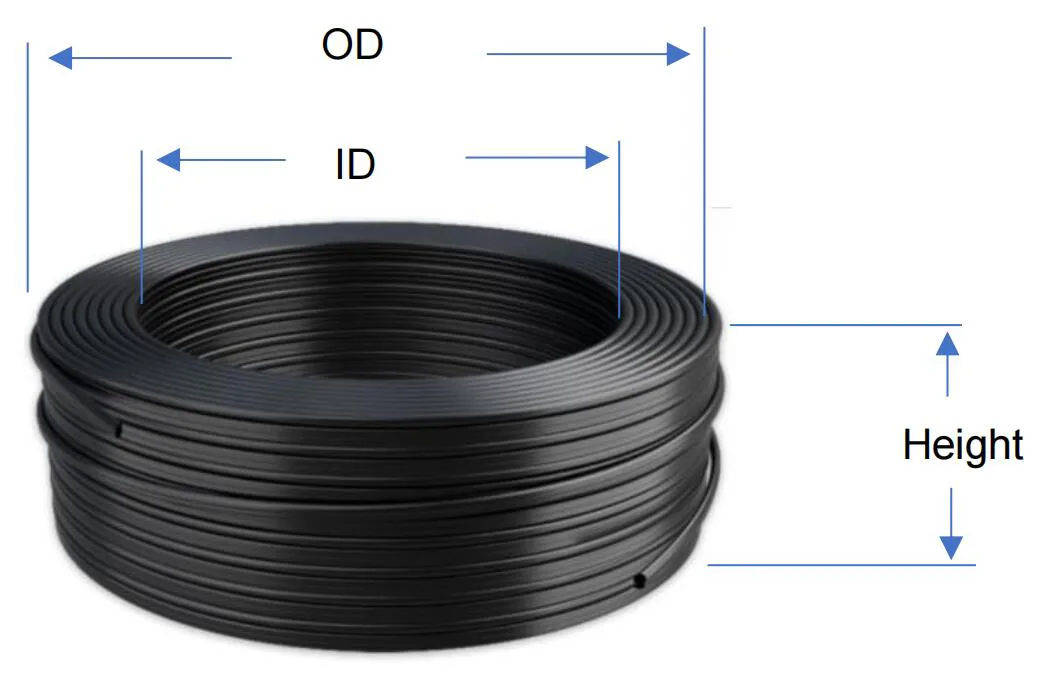

Fiberspolning:
