Föransluten fiberoptisk kabelfördelning Box GFS-16qx

1. Allmänt

1.1 Beskrivning

Förbunden optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.

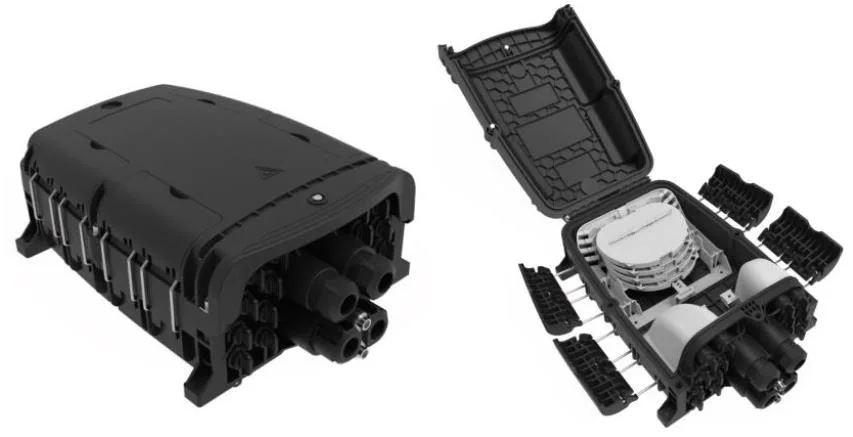

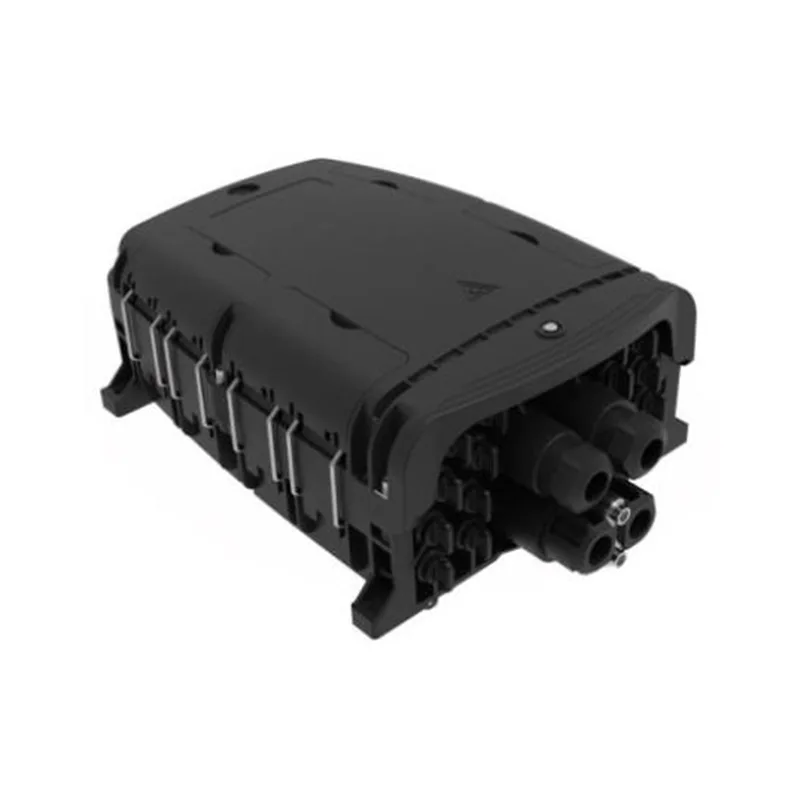

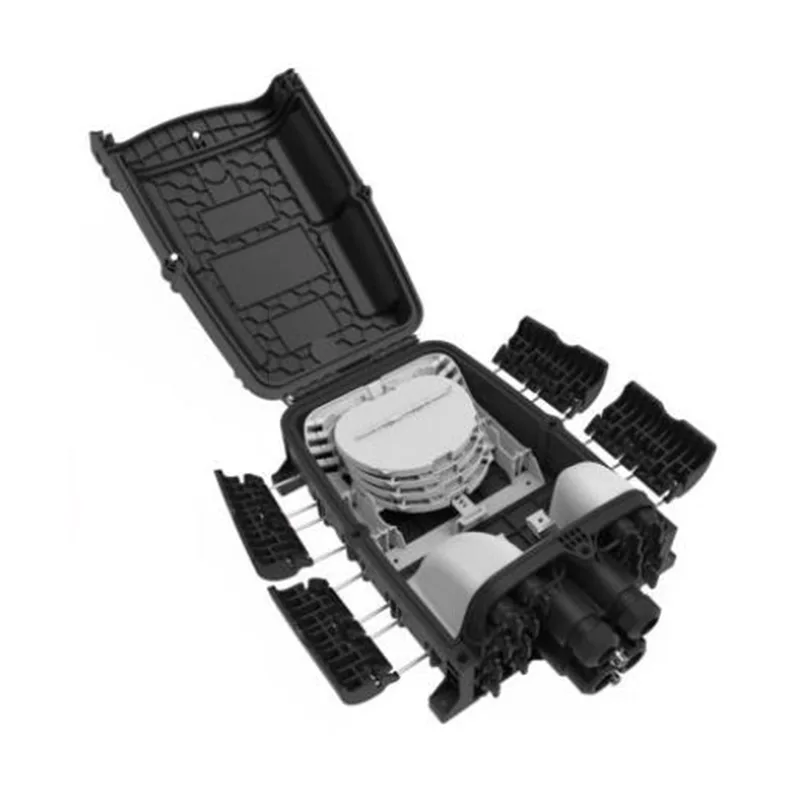

Utseende av GFS-16QX

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Avancerad strukturdesign, enkel drift och rimlig routing.

2. Material: pp+gf.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP68.

5. 1 oval optisk kabelinmatning, 2 grenens optiska kabelposter och 16 föranslutna adaptrar.

6. 2 Skivfack till valfritt.

7. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

3. Specifikationer

3.1 Mekaniska specifikationer

4. Konfiguration

4.1 Huvudsakliga optiska parametrar

De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.

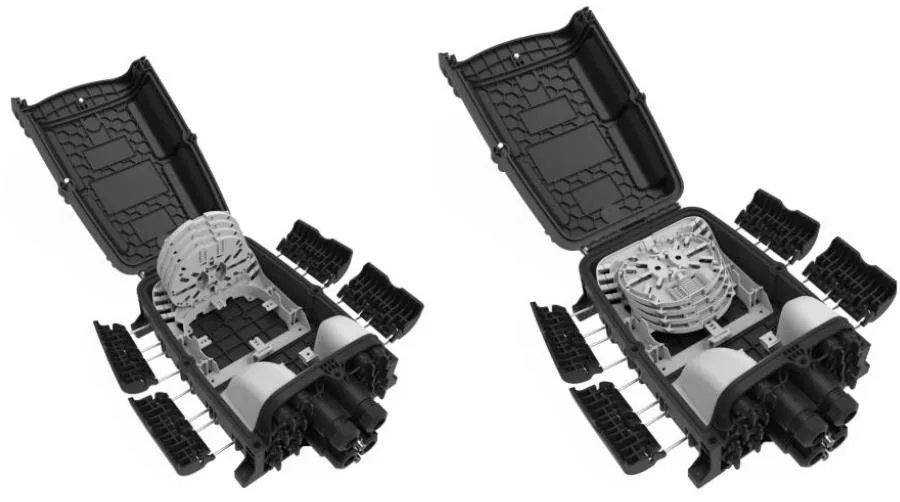

5. Produktbild

5.1 Produktkabel sätt:

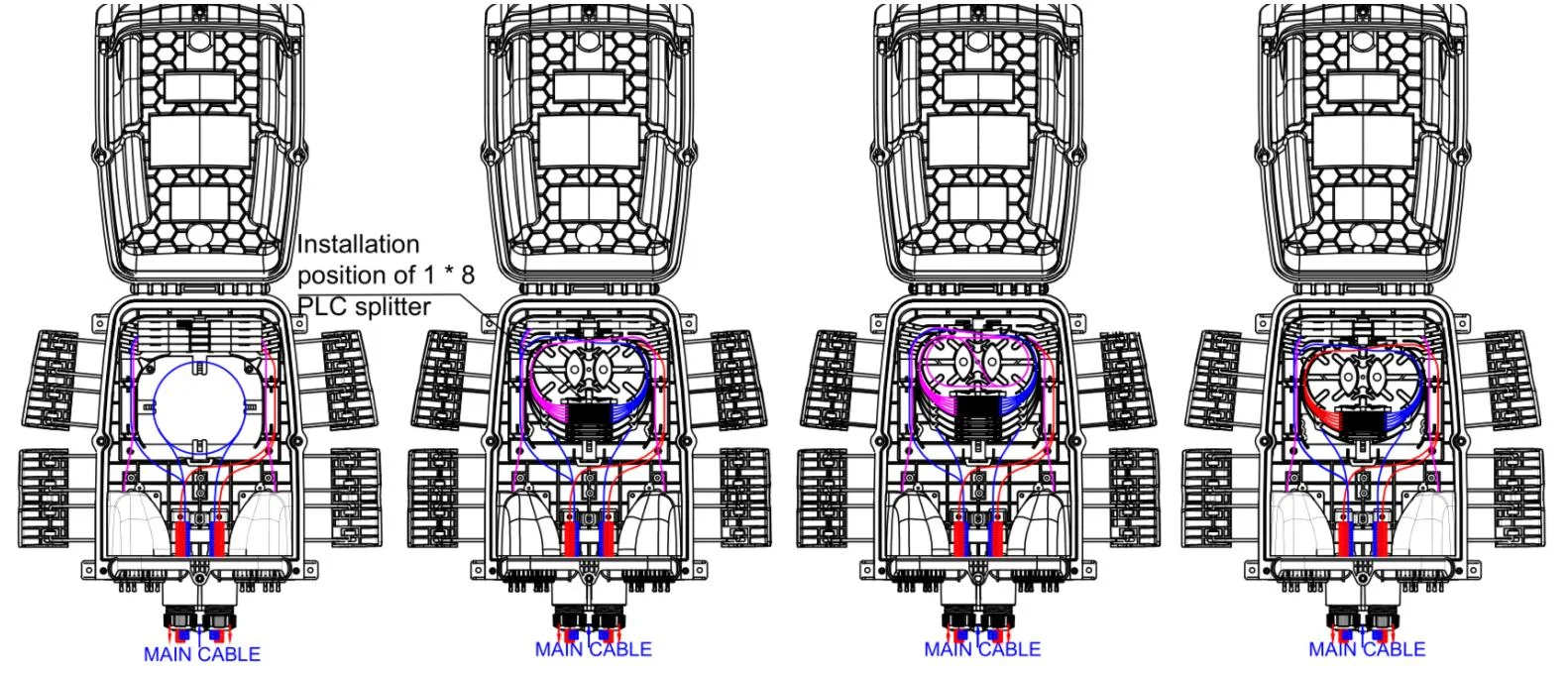

GFS-16QX routingdiagram

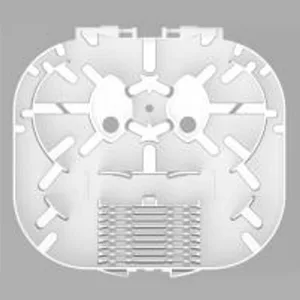

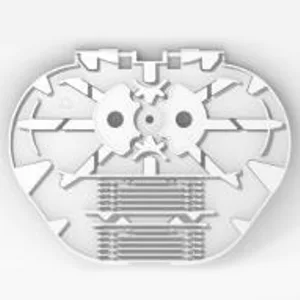

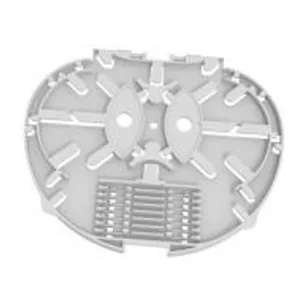

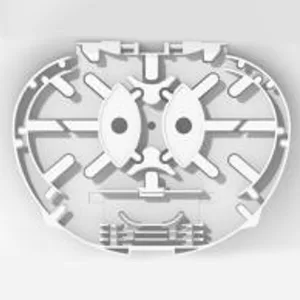

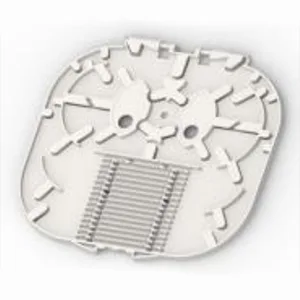

5.2 skarvningsbricka

Punkt	Skarvningsbricka a	Skarvningsbricka B	Splitterfack A-1	Skarvningsbricka c
Mått (H*w*d, mm)	134*104*8	134*104*4	134*104*8	136*104*4
Nettovikt (kg)	0.021	0.015	0.021	0.018
Färg	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Skarpkapacitet för ett fack (kärnor)	12 (2 lager av krympbar skyddshylsa)	8 (1 lager av krympbar skyddshylsa)	6  (2 lager av krympbar skyddshylsa)	12 (1 lager av krympbar skyddshylsa)
Splittra kapacitet för ett bricka (Datorer)	1  (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm)	/	1  (PLC 1x16, 0,9mm fiber, 60x12x4mm)	/
Maximal (PCS)	4	8	4	8
Standard (PCS)	2	/	/	2
Obs: 1. Ovanstående brickor kan blandas efter krav. 2. Konfigurationsregler: 1a = 2b = 2c = 1d = 1e = 2f 3. Typerna av fiberskivor ökar kontinuerligt

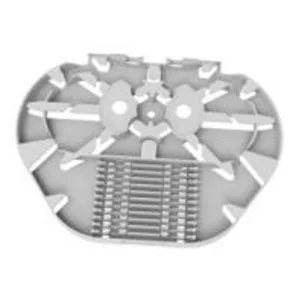

Punkt	Skarvningsbricka D	Skarvningsbricka E	Skarvningsbricka E-1	Skarvningsbricka f
Dimensioner (H* W*d, mm)	136 * 104 * 8	135 *125 *8	135 *125 *8	135 *125 *4
Nettovikt (kg)	0.024	0.033	0.033	0.021
Färg	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Skarpkapacitet för ett fack (kärnor)	24 (2 lager av krympbar skyddshylsa)	24 (2 lager av krympbar skyddshylsa)	18 (2 lager av krympbar skyddshylsa)	16 (1 lager av krympbar skyddshylsa)
Splittra kapacitet för ett bricka (Datorer)	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm)	1 (PLC 1x16, 0,9mm fiber, 60x12x4mm)	/
Maximal (PCS)	4	4	4	8
Standard (PCS)	/	/	/	/
Notera: 1. Ovanstående brickor kan blandas efter krav. 4. Konfigurationsregler: 1a = 2b = 2c = 1d = 1e = 2f 3. Typerna av fiberskivor ökar kontinuerligt

5.3 Tillbehör

Inga.	Delnamn	Referensbild	Enhet	Kvantitet	Anmärkning
1	Användarnas manuella	/	datorer	1	I
2	Splitter testrapport	/	datorer	1	I
3	Nyckel		datorer	1	"D" -typ
4	Värmekränkbar skyddshylsa		datorer	16	L = 45mm, Valfritt som kundens begäran

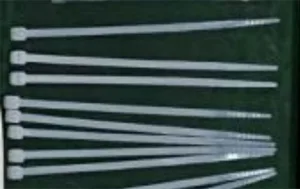

5	Nylonkabelbindning		datorer	10	3x100mm

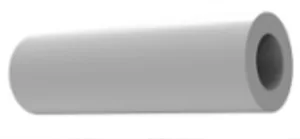

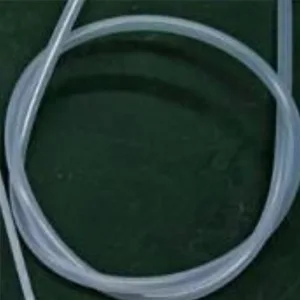

6	Bara fiberskyddsrör		datorer	1	OD5mm x 50 cm

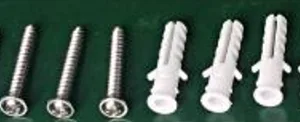

7	Väggmonterad kit		uppsättning	1	Valfritt som kundens begäran. Utökad plastplugg φ7.5x40mm, Phillips självklappningsskruvar M5x40mm.

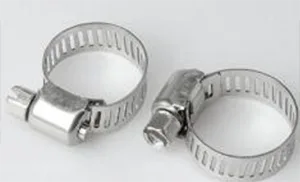

8	Båge		datorer	2	ᴓ13-19mm
9	Optisk kabelingång		datorer	2

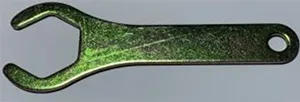

10	Brach -tätningsmutternyckel		datorer	1

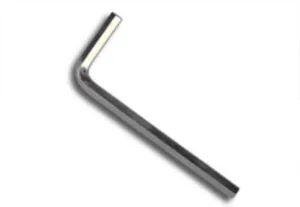

11	M6 Allen -nyckel		datorer	1	M6

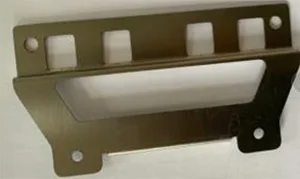

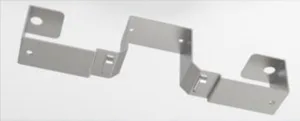

12	Polmonterad kit-a		uppsättning	1	Valfritt som kundens begäran
13	Polmonterad kit-b		uppsättning	1	Valfritt som kundens begäran

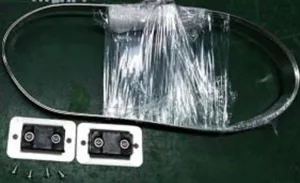

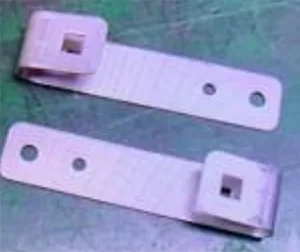

14	Flygmonterad sats		uppsättning	1	Valfritt som kundens begäran
15	Släpp kabelförvaringsbricka		datorer	2	Valfritt som kundens begäran

6. Miljöegenskaper

Denna produkt uppfyller ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

7. Installation

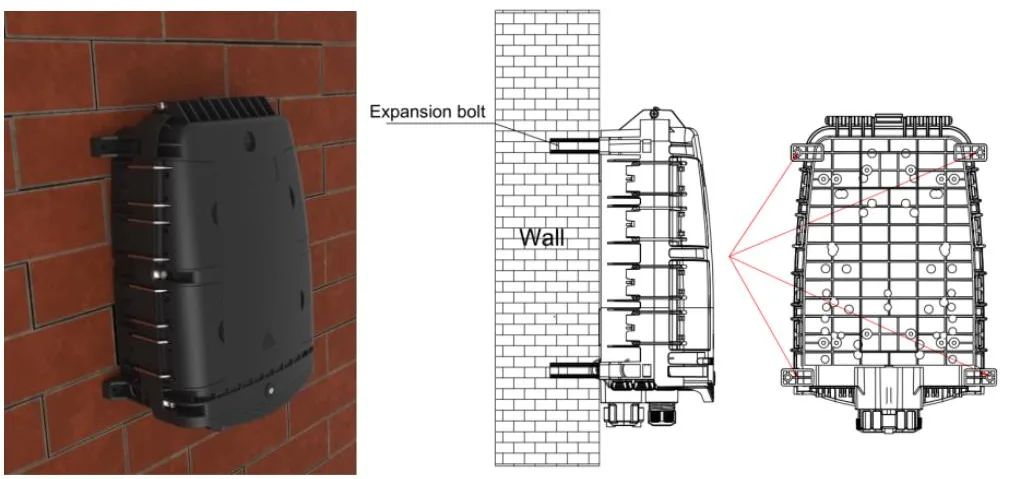

7.1. Väggmonterad installation

Borra 4 hål i väggen enligt dimensionen i tabell 3.1, placera expansionspluggen7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.

Väggmonterad installation

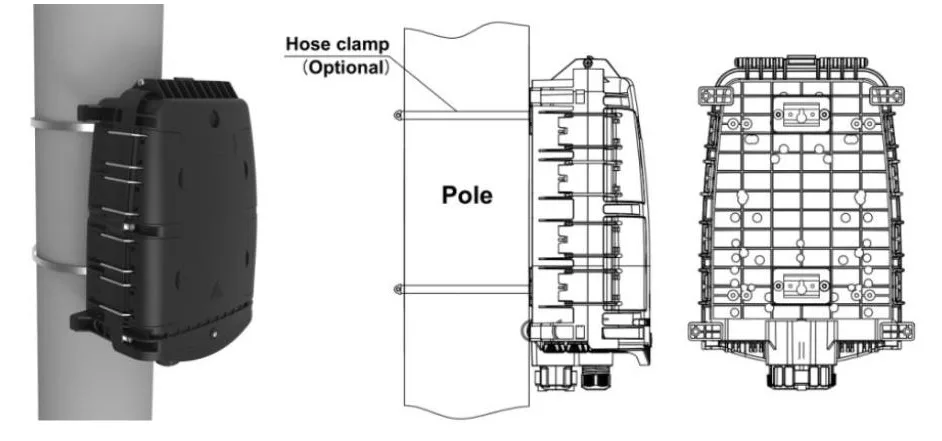

7.2. Polmonterad installation

Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen

Polmonterad installation

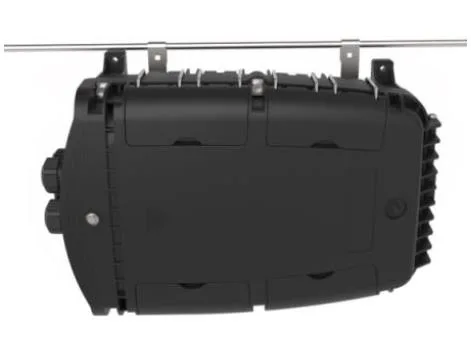

7.3 Overhead -strukturen

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Överhuvudstrukturen

8. Anslutningsdrift

8.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

8.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

8.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

8.4 Föransluten adapter - D

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

8.5 Föransluten adapter - E (A)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

8.6 Föransluten adapter - SC

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

8.7 Föransluten adapter - G

9. Paket

1 st i en bubbelväska, 400*480 mm;

1 st i en liten kartong, 385*260*150 mm, bruttovikt är 3,5 kg;

8st i en stor korrugerad kartong, 540*405*640 mm, bruttovikt är 29 kg.
