Fiberoptiska nätverk har blivit grunden för moderna kommunikationssystem, som stöder allt från internettjänster och datacenter till telekommunikation och företagsnätverk. Bakom dessa höghastighetsanslutningar finns många små men viktiga komponenter, inklusive fiberPatch sladdochHårpiska.
Även om de kan se likadana ut, tjänar patchsnören och pigtails olika syften i fiberoptiska installationer. Att förstå deras skillnader hjälper ingenjörer, installatörer och nätverksanvändare att bygga mer tillförlitliga och effektiva optiska kommunikationssystem.
Så vad är egentligen fiberkablar och pigtails, och hur fungerar de tillsammans i moderna nätverk?

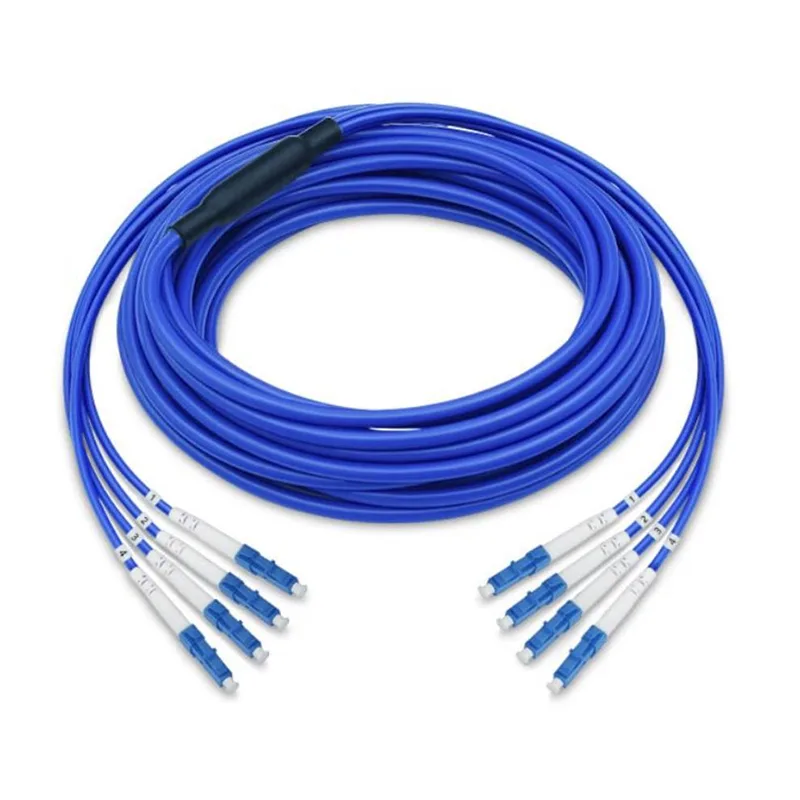

En fiberkabel är en fiberoptisk kabel med kontakter installerade i båda ändar. Det används främst för att ansluta optiska enheter, nätverksutrustning och fiberdistributionssystem.
Eftersom båda ändarna redan har kontakter kan patchsladdar installeras snabbt utan ytterligare skarvningsarbete.
En typisk fiberkabel innehåller:
Vanliga kontakttyper inkluderar:
En fiber pigtail är en kort fiberoptisk kabel med en kontakt installerad i endast ena änden, medan den andra änden innehåller exponerad fiber för skarvning.
Till skillnad från kopplingssnören, används pigtails ofta inuti fibertermineringsboxar, optiska distributionsramar och skarvbrickor.
En fiberpigtail består vanligtvis av:
Den exponerade fibern gör att tekniker kan ansluta den permanent till inkommande optiska kablar genom fusionsskarvning.
Patch-kablar ger en flexibel anslutning mellan två optiska portar.
Anslutningsprocessen är enkel:
Optisk enhet
↓
Fiberkontakt
↓
Patch sladd
↓
En annan optisk enhet
Detta gör patch-kablar idealiska för utrustningsanslutningar som kan behöva ofta installeras eller bytas ut.
Hårpiskas är designade för permanent fiberterminering.
Den grundläggande processen är:
Förberedelse av fiberkabel
↓
Hårpiska fusion skarvning
↓
Skydd inuti skarvbrickan
↓
Anslutning till optisk utrustning
| Särdrag | Patch sladd | Hårpiska |
|---|---|---|
| Anslutning | Kontakter i båda ändar | Anslutning endast i ena änden |
| Huvudanslutningsmetod | Plug-and-play-anslutning | Fusion skarvning anslutning |
| Installation | Snabb installation | Kräver professionell skarvning |
| Ansökan | Anslutning av utrustning | Fiberterminering och distribution |
| Flexibilitet | Lätt att byta eller flytta | Designad för fast installation |
| Gemensam plats | Datacenter, rack, nätverksutrustning | Fiberlådor, skarvbrickor, ODF-system |
I många fiberoptiska nätverk samverkar patch-kablar och pigtails snarare än att ersätta varandra.
En vanlig fiberanslutningsprocess är:
Extern fiberkabel
↓
Hårpiska skarvning inuti fiber distributionslåda
↓
Fiberadapterpanel
↓
Patchkabelanslutning
↓
Nätverksutrustning
Denna kombination skapar en stabil anslutning samtidigt som utrustningsanslutningarna är lätta att hantera.
Fiberflätor spelar en viktig roll för att skydda och organisera optiska anslutningar.
Deras fördelar inkluderar:
Patch-sladdar är populära eftersom de ger bekväma och flexibla anslutningar.
Deras fördelar inkluderar:
Singelmodsfiberprodukter används vanligtvis för långdistansöverföring, telekommunikation och höghastighetsnätverksanslutningar.
Multimode fiberprodukter används ofta i applikationer på kortare avstånd som företagsnätverk och datacenter.
| Anslutningstyp | Vanliga applikationer |
|---|---|
| LC | Högdensitetsdatacenteranslutningar |
| SC | Telekommunikation och allmänna fibernät |
| FC | Industriella och precisionsapplikationer |
| ST | Traditionella fibernätsystem |
Valet beror främst på nätverkets struktur och installationskrav.
| Krav | Rekommenderad lösning |
|---|---|
| Ansluta nätverksutrustning | Fiber Patch sladd |
| Fiberkabelavslutning | Fiber Hårpiska |
| Anslutningar till datacenterrack | Patch sladd |
| Permanent fiberdistribution | Hårpiska |
När internethastigheterna fortsätter att öka, utvecklas fiberoptisk anslutningsteknik mot högre densitet, bättre tillförlitlighet och enklare installation.
Framtida trender kan inkludera:
Fiber Patch Cord och Pigtail är båda viktiga komponenter i moderna optiska nätverk, men de fyller olika roller. Patch sladdar ger flexibla utrustningsanslutningar, medan pigtails främst används för permanent fiberterminering genom skarvning.
Att förstå skillnaden mellan dessa två komponenter hjälper nätverksdesigners och tekniker att skapa mer tillförlitliga och effektiva fiberoptiska system.
Även om de är små delar av ett större kommunikationssystem spelar patch-sladdar och pigtails en viktig roll för att hålla globala digitala anslutningar stabila och snabba.
