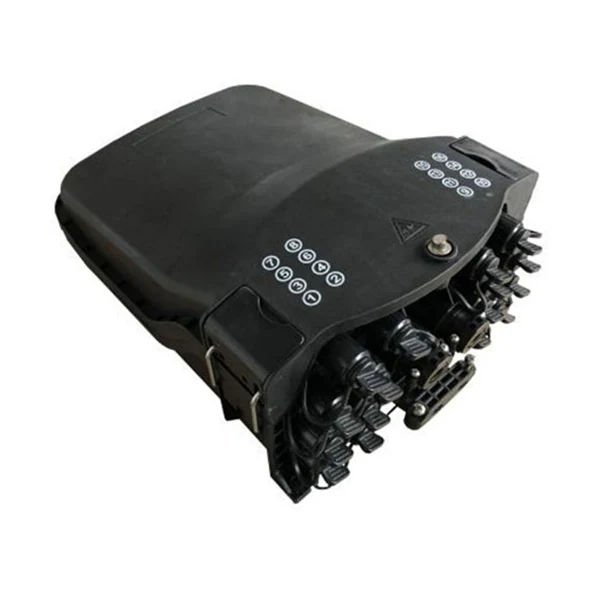

48 Fiberkärna Föransluten fiberoptisk kabelfördelningslåda

Den föranslutna fiberoptiska kabeldistributionsboxen med 48 fiberkärnor från Orientalfiber är en lösning av professionell kvalitet designad för att effektivisera FTTX-nätverksinstallationer. Som en flaggskeppsprodukt från Jiangsu Xuben Photoelectric Technology Co., Ltd, integrerar denna distributionslåda fiberskarvning, splittring och terminalanslutning i ett enda hölje med hög hållbarhet.

Skicka förfrågan

Produktbeskrivning

Den 48-kärniga föranslutna fiberoptiska kabeldistributionsboxen är designad speciellt för utomhusteknik inom telekommunikationsteknik. Utvecklad i enlighet med ingenjörsstandarder från den kinesiska tillverkaren Orientalfiber, lägger den ett primärt fokus på strukturell tillförlitlighet och långsiktig driftstabilitet. Produkthöljet är konstruerat av höghållfasta PP- eller PC+ABS-material, som erbjuder robust motståndskraft mot vatten, damm och åldring. Med en skyddsklass IP65 säkerställer den stabiliteten hos interna fiberoptiska anslutningar även i komplexa och krävande miljöer. Den interna strukturen har optimerats för att underlätta effektiv fiberböjningsradiehantering och ordnad kabeldragning; den har föranslutna adaptrar och stöder olika skarvtrågkonfigurationer, vilket förbättrar installationseffektiviteten och förenklar underhållsprocedurerna. Med stöd för flera installationsmetoder – inklusive stolpemontering, antennplacering och väggmontering – är denna distributionsbox idealisk för FTTH-applikationer och ett brett utbud av utomhusfiberoptiska nätverksutbyggnadskrav.

Tekniska specifikationer och materialintegritet

För utomhustelekommunikationsinfrastruktur är materiell livslängd avgörande. DeOrientalfiber 48 Fiberkärna Föransluten fiberoptisk kabelfördelningslådaär konstruerad för att motstå olika miljöpåfrestningar utan nedbrytning.

Material för hölje: Tillverkad av blandningar av slagkraftig PP (polypropylen) eller PC+ABS (polykarbonat och akrylonitrilbutadienstyren) för överlägset mekaniskt skydd.
Miljötålighet: Konstruerad för att vara fuktsäker, vattentät, dammsäker och anti-aging.
Inträngningsskydd: Skyddsnivån når IP65, vilket säkerställer att interna komponenter förblir torra och funktionella under kraftigt regn eller hög luftfuktighet.

Teknisk arkitektur och Capacity Management

Den interna layouten av48 Fiberkärna Föransluten fiberoptisk kabelfördelningslådafokuserar på böjradieskydd och organiserad kabeldragning för att förhindra signaldämpning och underhållsutmattning.

Inlopps-/utloppskonfiguration: Har 1 oval optisk kabelingångspunkt och 2 grenkabelingångar, vilket underlättar mångsidig stamkabelhantering.
Adaptergränssnitt: Utrustad med 16 föranslutna adaptrar, vilket avsevärt minskar tiden som krävs för fältinstallationer och arbetskostnader för tekniker.
Alternativ för skarvbrickor: Två olika typer av skarvbrickor finns tillgängliga för att tillgodose olika fusionsskarvningsvanor och fiberdensiteter.
Drop Cable Storage: Designad för att inrymma en valfri droppkabelförvaringsbricka, som kan hantera upp till 50 meter 5 mm rund kabel, vilket är viktigt för att upprätthålla platsen prydlig i FTTH-installationer i bostäder.

Mångsidiga installationsscenarier

Orientalfibersäkerställer att48 Fiberkärna Föransluten fiberoptisk kabelfördelningslådaanpassar sig till befintlig infrastruktur snarare än att kräva dyra modifieringar. Stöd för flera monteringsmetoder möjliggör konsekvent hårdvaruanvändning över olika terränger:

Stolpemonterad: Optimerad för användning på landsbygden eller för användningsstolpar.
Antennmonterad: Lämplig för luftkabelspännen mellan byggnader.
Väggmonterad: Designad för urbana MDUs (Multi-Dwelling Units) eller industribyggnadsfasader.

Beskrivning

Föransluten optisk distributionslåda som den mest avancerade utrustningen för FTTX-nätverksdistribution, ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.

Standarder följer

Den 48-fiberkärniga föranslutna fiberoptiska kabeldistributionsboxen är designad, tillverkad och testad enligt standarderna enligt följande:

ITU-T G.652	Egenskaper av en enkelmodig optisk fiber
IEC 60794-1-1	Optisk fiberkablar-del 1-1: Generisk specifikation-Allmänt
IEC 60794-1-2	Optisk fiberkablar-del 1-2: Generisk specifikation-Grundläggande optisk kabeltest förfarande

Specifikationer

Modell: XB-16SX	Specifikationer	Anmärkning

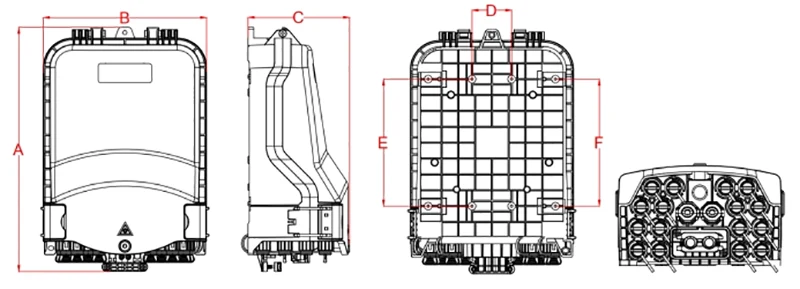

Externt dimension (mm)	319,3214133(ABC)
Installation hålposition (mm)	52166166(DxExF)
Färg	PANTONE 428C	Anpassningsbar
Storlek och mängden optisk kabelhål	1 oval optisk kabelingång, 2 grenar optiska kabelingångar och 16 föranslutna adaptrar
Fusion kapacitet (max)	48	Bricka A ,12x4=48, 2 lager av värmekrympbar skarvskyddshylsa.
	64	Bricka B, 8x8=64, 1 lager av värmekrympbar skarvskyddshylsa.
	96	Bricka C, 8x12=96, 1 lager av värmekrympbar skarvskyddshylsa.
	96	Bricka D, Bricka E, 24x4=96, 2 lager av värmekrympbar skarvskyddshylsa.
Micro PLC splitter	1x2	Splitterstorlek: 60x7x4mm. Kan installeras i typ A och typ E skarvbricka, 1 st per skarvbricka.
	1x4
	1x8
	1*16	Splitterstorlek: 60x12x4mm. Kan installeras i typ A-1, och typ E-1 skarvbricka, 1 st per skarvbricka.
Into den största kabeldiametern (mm)	ᴓ8~18
Max storlek på grenhål (mm)	ᴓ16
IP skyddsnivå	IP65
Brandfarlighet	HB (konventionell)	kan anpassas efter krav
Neutral saltspraytest (NSS)	48 h	kan anpassas efter krav
