● FTTX/FTTH -system
● Ethernet -applikationer
● CATV -länkar
● Optisk signalfördelning
● Passiva optiska nätverk (PON)
● Ryggraden, horisontella och stigande applikationer
● För tidiga släppterminalboxar
● Utomhusområden; Hård miljö
● Låg insättningsförlust, hög avkastning.
● Bra i repeterbarhet och utbytbarhet.
● 100% införing, returförlust, slut ansikte och.
● Interferensinspektion.
● Utmärkt mekanisk uthållighet.
● Att följa Telcordia GR-326-kärnan.
● Säkerställer hög prestanda och tillförlitlighet i hanteringen av optisk kabling.
● Snabb och enkel installation och rekonfiguration.
● Enkel hantering, inget behov av specialverktyg.
● IP68 Vattentät.
| Konstruktioner | Enhet | Beskrivningar |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 (Typisk: 0,15) |
| Returförlust | dB | ≥ 60 |

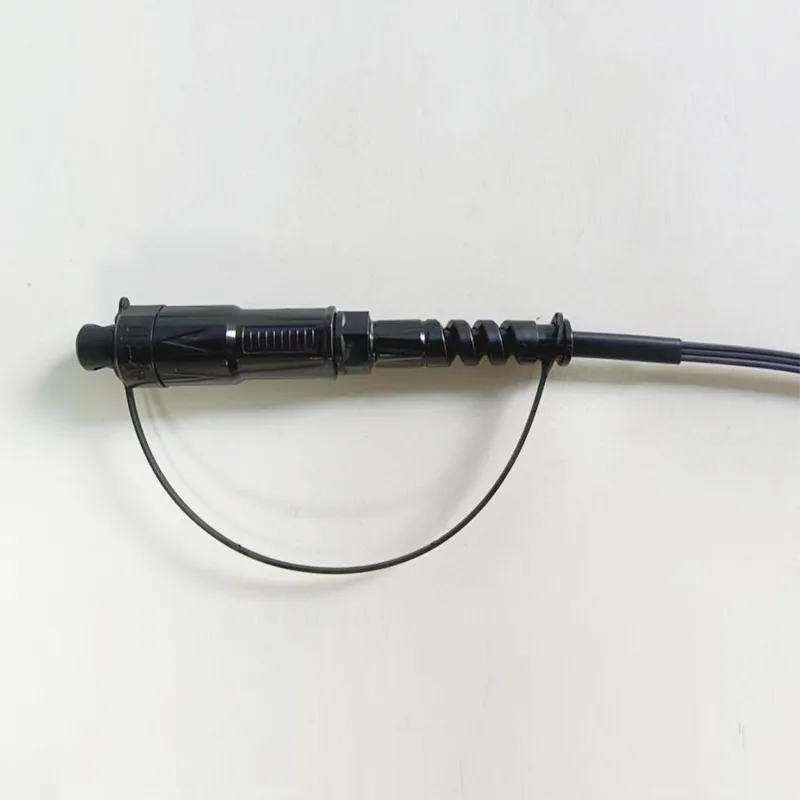

| Anslutningstyp | SC/APC | |
| Skoning | Keramisk | |
| Anslutningscykler | 500 | |
| Kabeljacka färg | Svart | |
| Kabel ytterdiameter | mm | 5,0 ± 0,2 |
| Fiberläge | Singelläge: G657A2 | |
| Kabeljacka | Hdpe | |
| Kabelvikt | Kg/km | 22 （ca） |
| Tryckinnehåll | Anpassningsbar | |

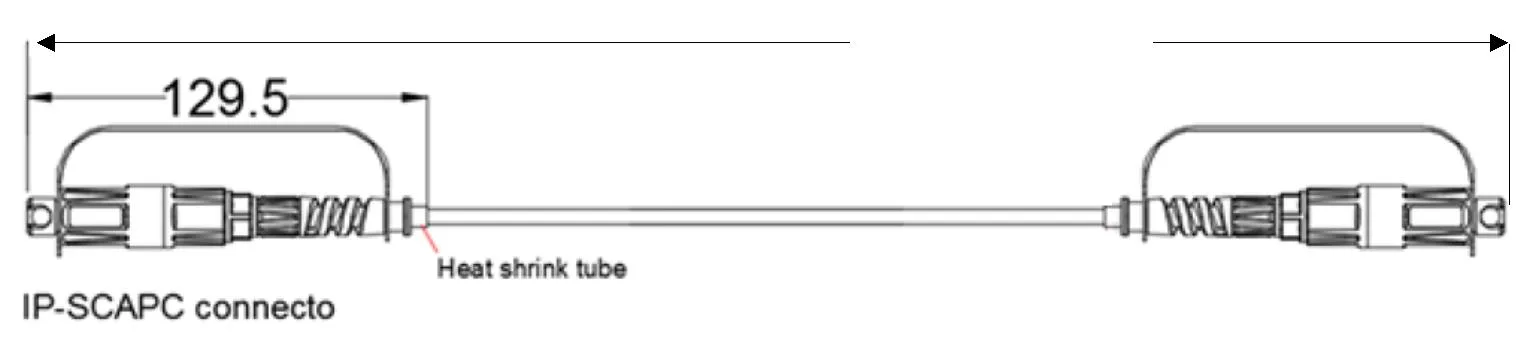

| Längd | m | 50 、 75 、 125 、 175 eller anpassningsbar (Tolerans: ± 0,5 m) |
| Anslutningstyp | Input ： Accord H Optic SC/APC | |
| Utgång ： Accord H Optic SC/APC | ||
| Dragkraft (axiell mellan kabel och kontakt) |
N | 200 |
| Vattentät klass | IP68 | |
| Driftstemperatur | ℃ | -25 ° C ~ +70 ℃ |
| Lagringstemperatur | ℃ | -25 ° C ~ +70 ℃ |

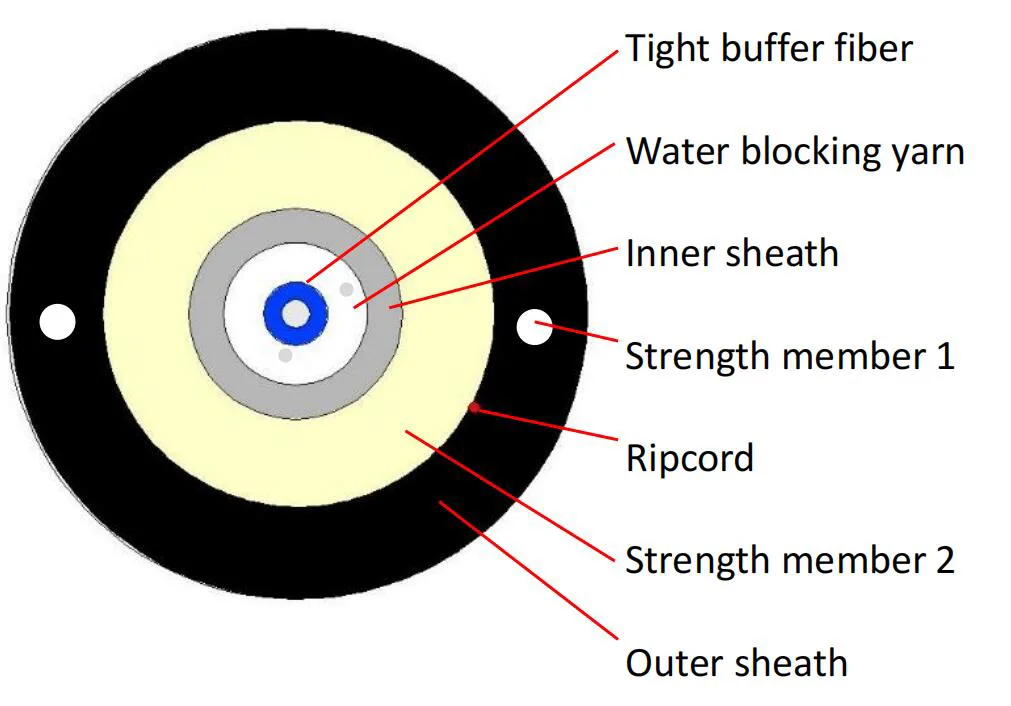

| Punkt | Innehåll | Specifikationer |
| Tät buffertfiber | Antal | 1 |
| Typ | G.657A2 | |
| Färg | Blå | |
| Material | Lszh | |
| Diameter (mm) | 0,90 ± 0,05 | |
| Innermantel | Diameter (mm) | 2,8 ± 0,2 |
| Tjocklek (mm) | 0,25 ± 0,05 | |
| Färg | Vit | |
| Material | Lszh | |
| Styrka medlem 1 | Material | Limmad frp |
| Kvantitet | 0,5*2 | |
| Styrka medlem 2 | Material | Aramidgarn + vattenblockering av glasgarn |
| Rippka | Antal | 1 |
| Färg | Röd | |
| Slida | Material | Hdpe |
| Diameter (mm) | 5,0 ± 0,2 | |
| Tjocklek (mm) | 1,1 ± 0,1 | |
| Färg | Svart | |
| Kabel | Kg/km | 22 ± 3 |
4.1 Optisk fiber
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A2 och ska vara följande.
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1490nm @ 1550 nm @ 1625nm Efter kabelbildning @ 1310 nm @ 1550 nm |
≤ 0,36 dB/km ≤ 0,36 dB/km ≤ 0,25 dB/km ≤ 0,22 dB/km ≤ 0,25 dB/km ≤ 0,36 dB/km ≤ 0,22 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8.5-9.3um |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 1 sväng 1 mandrel 7,5 mm 10 varv 1 mandrel 15mm |
1550nm ≤ Δ 0,10 dB/km 1550nm ≤ Δ 0,03 dB/km |
5.1 Kabelböjningsradie:
10 x kabeldiameter (efter installationen): 50mm
20 x kabeldiameter (under installationen): 100mm
| S/n | Punkt | Testmetod | Acceptansvillkor |
| 1 | Dragstyrka IEC 794-1-E1 |
- belastning: 1200n - Kabelens längd under belastning: 50 m - Lastningstid: ≥1min. |
- Förlustförändring ≤ 0,1 dB/km@1550 nm -No skador på yttre jacka och inre element. |
| 2 | Krossprov IEC 794-1-E3 |
- Last: 500n/100mm*100mm - Lastningstid: ≥1min. |
- Förlustförändring ≤ 0,1 dB/km@1550 nm -No skador på yttre jacka och inre element. |
| 3 | Slagmotstånd IEC 794-1-E4 |
- påverkan: 5 -Times per punkt: 1 - Impact Energy: 1N.M - Hammerhuvudets radie: 12,5 mm - Effektfrekvens: 2 sek/cykel |
- Förlustförändring ≤ 0,1 dB/km@1550 nm -No skador på yttre jacka och inre element. |
| 4 | Upprepad böjning IEC 794-1-E6 |
- Böjningsradie: 20 x kabeldiameter - belastning: 20 n - Böjningshastighet: 3 sek/cykel - Cyklisk krökning: 30 |
- Förlustförändring ≤ 0,1 dB/km@1550 nm -No skador på yttre jacka och inre element. |
| 5 | Torsion IEC 794-1-E7 |
- längd: 1 m - belastning: 50 n - vridningshastighet: 1 min/cykel - vridningsvinkel: ± 180 ° - Antal cykel: 10 |
- Förlustförändring ≤ 0,1 dB/km@1550 nm -No skador på yttre jacka och inre element. |
| 6 | Temperatur Cykeltest IEC 794-1-F1 |
- Temperatursteg: +20 ℃ → -25 ℃ →+70 ℃ →+20 ℃ - tid per varje steg: 24 timmar - Antal cykel: 2 |
- Förlustförändring ≤ 0,1 dB/km@1550 nm - Ingen fiberbrott och ingen mantelskada. |
