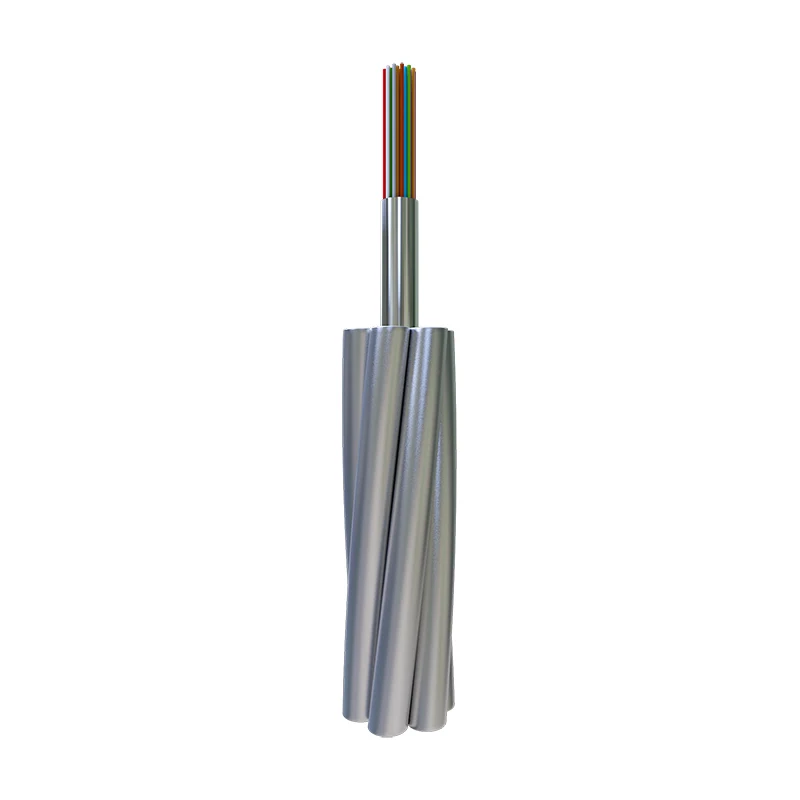

Uni-tube optisk fiber komposit överliggande jordtråd

Uni-tube optisk fiber komposit overhead jordtråd (OPGW) är en overhead hybridkabel som innehåller optisk fiber, som har flera funktioner såsom overhead jordledning och optisk kommunikation.

Skicka förfrågan

Produktbeskrivning

Uni-tube Optical Fiber Composite Overhead Ground Wire (OPGW) är en overhead-hybridkabel som innehåller optisk fiber, som har flera funktioner såsom overhead-jordledning och optisk kommunikation. Till skillnad från traditionella jordledningar, integrerar denna produkt optiska kommunikationskomponenter i kabelstrukturen, och realiserar integrationen av kraftöverföringsledningsskydd och informationsöverföring, vilket effektivt kan minska konstruktionskostnaden och drift- och underhållskostnaderna för kraft- och kommunikationsnätverk.

Tillämpningsomfång för Uni-tube optisk fiberkomposit överliggande jordtråd

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground Wire används huvudsakligen för 110KV, 220KV, 500KV, 750KV och kommunikationslinjer i överliggande högspänningssystem. Förutom kraftindustrin används produkten också i stor utsträckning inom järnvägstransitering, motorväg, petrokemi, gruvindustri och andra industrier som behöver både markskydd och höghastighets optisk kommunikation, vilket ger stabilt och effektivt dataöverföringsstöd för industriell produktion och drift.

Produktstruktur

Kärnkomponenter

Orientalfiber Uni-tube Optical Fiber Composite Overhead Ground Wire antar en vetenskaplig och rimlig strukturell design, och dess kärnkomponenter inkluderar optisk fiberenhet, aluminiumtråd, stålkärna och yttre mantel. Den optiska fiberenheten är placerad i ett enda rör, vilket effektivt skyddar den optiska fibern från yttre mekanisk skada och miljöerosion; aluminiumlegeringstråden och stålkärnan är ansvariga för att bära dragkraften och säkerställa kabelns stabilitet under överliggande drift; det yttre höljet är tillverkat av högkvalitativa anti-aging och korrosionsbeständiga material, vilket förlänger produktens livslängd.

Strukturella fördelar

Enkelrörskonstruktionen av Uni-tube Optical Fiber Composite Overhead Ground Wire gör produktstrukturen kompakt, vilket är bekvämt för transport och installation. Samtidigt säkerställer den rimliga fördelningen av interna komponenter att produkten har goda mekaniska egenskaper och kommunikationsprestanda, och kan anpassa sig till olika tuffa utomhusmiljöer som stark vind, kraftigt regn, hög temperatur och låg temperatur.

Produktegenskaper

Mekaniska prestandaegenskaper

● Bra draghållfasthet: Produkten är utrustad med höghållfast stålkärna och aluminiumlegeringstråd, som kan bära stor dragkraft, anpassa sig till installationskraven för långväga högspänningsledningar och säkerställa att kabeln inte går sönder eller deformeras under normala användningsförhållanden.

● Liten diameter, lätt vikt, liten extra belastning på tornet: Jämfört med traditionella kompositjordledningar har Uni-tube Optical Fiber Composite Overhead Ground Wire en mindre diameter och lättare vikt, vilket kan minska den extra belastningen på transmissionstornet, minska investeringen i tornkonstruktion och förbättra kraftöverföringsledningens totala stabilitet.

Kommunikationsprestandaegenskaper

● Lätt att göra lämplig fiberöverskottslängd optisk enhet: Enkelrörsstrukturen är bekväm för att ordna den optiska fiberöverskottslängden, vilket effektivt kan kompensera för fiberlängdförändringen orsakad av temperaturskillnad och mekanisk deformation, säkerställa stabiliteten hos optisk signalöverföring och minska signaldämpningen under överföringen.

● Låg signaldämpning: Den valda högkvalitativa optiska fibern har bra överföringsprestanda, låg signaldämpning och kan realisera långdistans höghastighetsdataöverföring, vilket möter kommunikationsbehoven för högspänningsöverföringssystem och olika industriella scenarier.

Miljöanpassningsförmåga

● Korrosionsbeständighet: Produktens yttre mantel och inre metallkomponenter är behandlade med antikorrosionsteknik, som kan motstå erosion av surt regn, saltdimma och andra tuffa miljöer, och är lämplig för användning i kustnära, industriella och andra områden med tuffa miljöförhållanden.

● Anti-aging och hög- och lågtemperaturbeständighet: Produktens material har god anti-aging-prestanda, kan anpassa sig till den långvariga utomhusbruksmiljön och kan fungera normalt i temperaturintervallet -40 ℃ till 80 ℃, vilket säkerställer en stabil drift av produkten i olika klimatregioner.

Uni-tube optisk fiber komposit overhead jordtråd används huvudsakligen för 110KV, 220KV, 500KV, 750KV och kommunikationslinjer för overhead högspänningsöverföringssystem.

Egenskaper

● Bra draghållfasthet

● Liten diameter, lätt vikt, liten extra belastning på tornet

● Lätt att göra lämplig fiberöverskottslängd optisk enhet

Optiska fiberegenskaper

	Försvagning				Bandbredd		Dispersion av polarisationsläge
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individuell fiber	Designlänkvärde (M=20, Q=0,01%)
G652D	—	—	≤0,35dB/km	≤0,21dB/km	—	—	≤0,20ps/km	≤0,1ps/km
G655	—	—	—	≤0,22dB/km	—	—	≤0,20ps/km	≤0,1ps/km
50/125 μm	≤3,0dB/km	≤1,0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62,5/125 μm	≤3,5dB/km	≤1,0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Konstruktioner och prestanda

	Klassificering	Material	Värde
Konstruktion	Optisk fiber	G652D/G655 etc.	2 - 48
	Skyddsrör	Rostfritt stålrör	1,5 - 6 mm
	Strandad linje	AS-tråd/AA-tråd/Al Rod	1,5 - 6 mm
	Max. Diameter		18 mm
	Max. Tvärsnitt		200 mm2
Karakteristisk	Enligt standarderna som DL/T 832, IEC60794-4-10, IEEE1138
	Max. Draghållfasthet (RTS) (kN)		280
	Max. Krosstyrka（N/100 mm）		2200
	Max. Kortströmskapacitet (40℃-200℃)(kA2s)		100
	Min. Böjningsradie (dynamisk)		20D
	Min. Böjningsradie (statisk)		15D
Miljöprestanda	Installation (℃)		-10 till +50
	Transport och drift (℃)		-40 till +65

Obs: D är kabeldiameter.

Specifik typ och tekniska data

Inga.	Tekniska data
Inga.	Produkttyp	Strukturtyp	Max. Antal fibrer	Sektion av AS Wire (mm²)	Diameter （mm）	Kabelvikt (kg/km)	Betygsätt draghållfasthet （kN）	20 ℃ DC Motstånd （Ω/km)	Kort tid aktuell kapacitet （40-200℃ kA2.s）
1	OPGW-24B1.3-40-[51;9]	6/3.0/20AS, optisk enhet 1/3.0	24	≈40	9.0	≤304	≥51	≤2,10	≥9
2	OPGW-24B1.3-50-[58;11.5]	6/3.2/20AS, optisk enhet 1/3.2	24	≈50	9.6	≤345	≥58	≤1,82	≥11,5
3	OPGW-48B1.3-70-[77;24]	6/3.8/20AS, optisk enhet 1/3.8	48	≈70	11.4	≤475	≥77	≤1,30	≥24
4	OPGW-48B1.3-70-[42;38]	6/3.8/40AS, optisk enhet 1/3.8	48	≈70	11.4	≤340	≥42	≤0,70	≥38

Mekaniska och miljömässiga testegenskaper

Punkt	Testmetod	Krav
Spänning	IEC 60794-1-2-E1 Belastning: enligt kabelstruktur Provlängd: inte mindre än 10m, länklängd inte mindre än 100m Varaktighet: 1 min	40% RTS ingen ytterligare （0,01 %）, ingen ytterligare dämpning (0,03dB). 60% RTS-fibertöjning≤0,25%, ytterligare dämpning≤0,05dB (Ingen ytterligare dämpning efter test).
Krossa	IEC 60794-1-2-E3 Belastning: enligt ovanstående tabell, tre poäng Varaktighetstid: 10min	Ytterligare dämpning vid 1550nm ≤0,05dB/ﬁber; Inga skador på elementen
Vatteninträngning	IEC 60794-1-2-F5B Tid: 1 timme Provlängd: 0,5m Vattenhöjd: 1m	Inget vattenläckage.
Temperatur cykling	IEC 60794-1-2-F1 Provlängd: Inte mindre än 500m Temperaturområde: -40℃ till +65℃ Cykler: 2 Temperatur cykling test uppehållstid: 12h	Förändringen i dämpningskoefficienten ska vara mindre än 0,1dB/km vid 1550nm.
