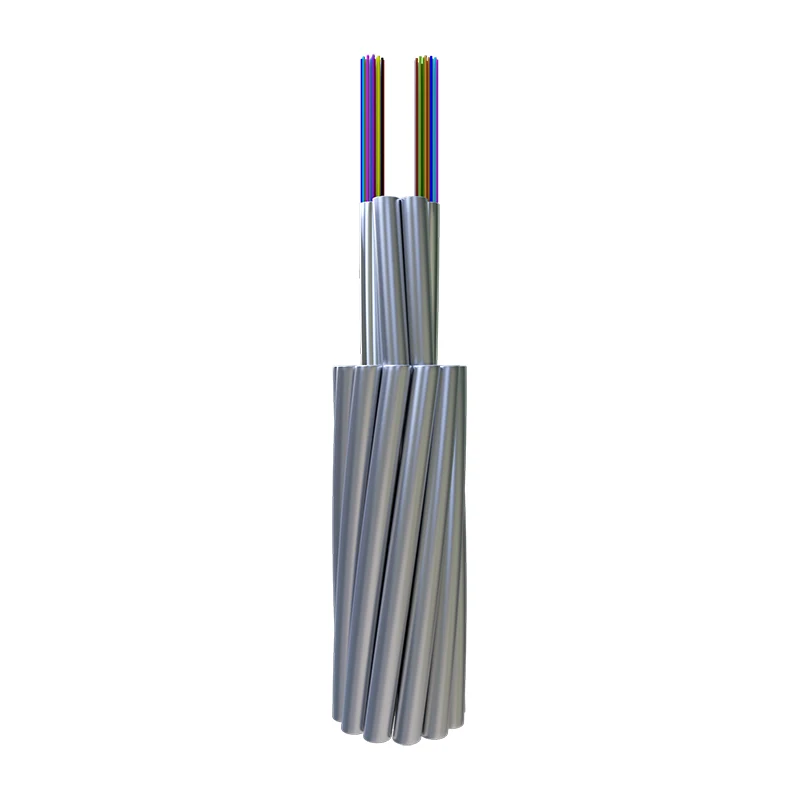

Överliggande jordledning med tvinnad rör optisk fiberkomposit

Orientalfiber Stranded-tube Optical Fibre Composite Overhead Ground Wire (OPGW) is a multifunctional overhead hybrid cable from Orientalfiber, a reliable China manufacturer and supplier. This OPGW integrates optical fibers within a stranded-tube structure, serving both as an overhead ground wire and a high-capacity optical communication medium. It is engineered to ensure stable data transmission, strong mechanical performance, and long-term durability in overhead deployment environments. The product is suitable for power grids, railways, and other infrastructure projects where combined lightning protection and communication reliability are essential.

Skicka förfrågan

Produktbeskrivning

I modern kraftnätskonstruktion har efterfrågan på samtidig högspänningsöverföring och höghastighetsdatabackhaul aldrig varit högre.Orientalfiber offers a specialized Optisk fiberkomposit med tvinnad rörledning (OPGW), en sofistikerad hybridkabel designad för att ersätta traditionella skärmkablar. Genom att integrera optiska fibrer i en tvinnad metallstruktur ger vår OPGW en lösning med dubbla funktioner: tillhandahåller tillförlitligt åskskydd för högspänningsledningar samtidigt som den fungerar som stommen för telekommunikation och nätautomatisering.

Produktdefinition: Infrastrukturen med dubbla roller

The Överliggande jordledning med tvinnad rör optisk fiberkompositär en luftkabel som utför funktionerna hos en konventionell jordledning (skyddar transmissionsledningen från blixtnedslag och kortslutningsströmmar) samtidigt som den innehåller optiska fibrer för dataöverföring. Denna strandade design möjliggör ett högre fiberantal och större hållbarhet, vilket gör den till det föredragna valet för konstruktion av stamnät i kraftverkssektorn.

Strategiskt värde för inköp & teknik

Choosing Orientalfibersom din leverantörspartner säkerställer att din infrastruktur uppfyller de rigorösa kraven från 2026 års energilandskap. Viktiga upphandlingsfördelar inkluderar:

High Fiber Density:Vår strandade rördesign rymmer betydligt fler fibrer än centralrörsversioner, vilket stöder framtidssäker nätverksutbyggnad för 5G och smart grid IoT.
Optimized Short-Circuit Capacity:Konstruerad för att hantera höga felströmmar utan att kompromissa med integriteten hos de optiska fibrerna inuti.
Reduced Life-Cycle Costs:Med en livslängd som matchar själva transmissionsledningen,Överliggande jordledning med tvinnad rör optisk fiberkompositminskar behovet av frekvent underhåll eller uppgraderingar.
Global Logistics & Scale:Med en årlig produktion på 20 miljoner USD tillhandahåller vi den tillverkningsskala som krävs för att stödja infrastrukturprojekt på 500KV och 750KV på nationell nivå.

Tekniska egenskaper & prestandafördelar

The OrientalfiberOPGW är tillverkad med precision för att säkerställa att den trivs i de mest flyktiga utomhusmiljöerna:

Mechanical Stability:Exakt processkontroll säkerställer att fibrerna förblir spänningsfria även under hård vind, isbelastning eller installationskrafter med hög draghållfasthet.
Thermal Protection:De tvinnade rören är fyllda med specialiserade föreningar som skyddar fibrer från den extrema värmen som genereras under kortslutningshändelser på kraftledningen.
Corrosion Resistance:Genom att använda aluminiumklädda ståltrådar (ACS) och aluminiumlegeringar är kabeln mycket motståndskraftig mot miljöförstöring i kust- eller industriområden.
Large Diameter Options:Speciellt utformad för att matcha de mekaniska kraven för nya högspänningssystem (110KV till 750KV).

Detaljerade specifikationer och designparametrar

Den tekniska konfigurationen avÖverliggande jordledning med tvinnad rör optisk fiberkompositkan anpassas utifrån projektets specifika spann och elektriska krav:

Feature	Standard Specification	Operational Advantage
Voltage Grade	110KV, 220KV, 500KV, 750KV	Mångsidig för regionala och nationella nät.
Fiber Count	Upp till 144 fibrer (eller fler på begäran)	Stöder massiv datagenomströmning.
Material Composition	ACS (aluminiumklädd stål) + AA (aluminiumlegering)	Högt förhållande mellan styrka och vikt.
Standards Compliance	IEEE 1138, IEC 60794-4	Säkerställer global interoperabilitet och säkerhet.

Kärnapplikationer: Bemyndigande av Smart Grid

The Överliggande jordledning med tvinnad rör optisk fiberkomposit from Orientalfiberär en kritisk komponent i flera nyckelsektorer:

High-Voltage Transmission:Primär jordledning för nybyggda 220KV- och 500KV-ledningar, som erbjuder blixtavskärmning och jordning.
Power Utility Communication:Realtidsövervakning av transformatorstationer, fjärrmätning och skyddsrelä.
Broadband Backhaul:Uthyrning av överskottsfiberkapacitet till teleoperatörer för landsbygds- eller långväga datatransporter.
Smart Grid Management:Underlätta kommunikationen med låg latens som krävs för automatisk feldetektering och självläkning av nätet.

Characteristics

● Exakt processkontroll för att säkerställa god mekanisk prestanda och temperaturprestanda

● Större diameter och fler optiska fibrer

● Stabil struktur och hög tillförlitlighet

● Hög draghållfasthet och stor korttidsströmkapacitet

Optical Fibre Characteristics

	Attenuation				Bandwidth		Polarisering Lägesspridning
	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Individual Fibre	Design Länkvärde (M=20, Q=0,01%)
G652D	—	—	≤0.35dB/km	≤0.21dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
G655	—	—	—	≤0.22dB/km	—	—	≤0.20ps/ km	≤0.1ps/ km
50/125μm	≤3.0dB/km	≤1.0dB/km	—	—	≥600MHz.km	≥1200MHz.km	—	—
62.5/125μm	≤3.5dB/km	≤1.0dB/km	—	—	≥200MHz.km	≥600MHz.km	—	—

Constructions and Performance

	Classiﬁcation	Material	Value
Construction	Optical Fibre	G652D/G655 etc.	2 - 144
	Protection Tube	Stainless steel tube	1.5 - 6mm
	Stranded Line	AS wire/AA wire/Al Rod	1.5 - 6mm
	Max. Diameter		30mm
	Max. Cross Section		500mm²
Characteristic	Enligt standarderna som DL/T 832, IEC60794-4-10, IEEE1138
	Max. Draghållfasthet (RTS) (kN)		700
	Max. Krosstyrka（N/100 mm）		3000
	Max. Kortströmskapacitet (40℃ till 200℃)(kA2s)		2000
	Min. Böjningsradie (dynamisk)		20D
	Min. Böjningsradie (statisk)		15D
Miljö Prestanda	Installation (℃)		-10 to +50
	Transport och drift (℃)		-40 to +65

Note: D is cable diameter.

Specifik typ och tekniska data

No.	Technical Data
No.	Product Type	Structure Type	Max. Fibre Count	Section of AS Wire (mm2)	Diameter （mm）	Cable Weight (kg/km)	Rate Tensile Strength （kN）	20℃DC Resistance （Ω/km）	Kort tid aktuell kapacitet （40-200℃kA2.s）
1	OPGW-48B1.3-90- [112;45]	1/2.6/20AS＋4/2.5/20AS＋ 11/2.8/20AS, optisk enhet 2/2.5	48	≈90	13.2	≤641	≥112	≤0.98	≥45
2	OPGW-48B1.3-90- [57;67]	1/2.6/40AS＋4/2.5/40AS＋ 11/2.8/40AS, optisk enhet 2/2.5	48	≈90	13.2	≤457	≥57	≤0.52	≥67
3	OPGW-24B1.3-100-[118;50]	1/2.6/20AS＋5/2.5/20AS＋ 11/2.8/20AS, optisk enhet 1/2.5	24	≈100	13.2	≤674	≥118	≤0.93	≥50
4	OPGW-24B1.3-100-[60;74]	1/2.6/40AS＋5/2.5/40AS＋ 11/2,8/40AS, optisk enhet 1/2,5	24	≈100	13.2	≤479	≥60	≤0.49	≥74
5	OPGW-24B1.3-110-[133;63]	1/2.6/20AS＋5/2.5/20AS＋ 10/3.2/20AS, optisk enhet 1/2.5	24	≈110	14	≤760	≥133	≤0.83	≥63
6	OPGW-24B1.3-110-[140;68]	1/2.8/20AS＋5/2.7/20AS＋ 11/3.05/20AS, Optisk enhet 1/2.6	24	≈110	14.3	≤791	≥140	≤0.80	≥68
7	OPGW-24B1.3-110-[67;95]	1/2.9/20AS＋5/2.8/20AS＋ 12/2.8/AA , Optisk enhet 1/2.7	24	≈37 ≈74(AA)	14.1	≤473	≥67	≤0.40	≥95
8	OPGW-36B1.3-120-[145;73]	1/3.0/20AS＋5/2.9/20AS＋ 12/2.9/20AS, optisk enhet 1/2.8	36	≈120	14.6	≤820	≥145	≤0.77	≥73
9	OPGW-36B1.3-120-[95;98]	1/3.0/30AS＋5/2.9/30AS＋ 12/2.9/30AS, optisk enhet 1/2.8	36	≈120	14.6	≤700	≥95	≤0.55	≥98
10	OPGW-36B1.3-120-[74;110]	1/3.0/40AS＋5/2.9/40AS＋ 12/2.9/40AS, optisk enhet 1/2.8	36	≈120	14.6	≤582	≥74	≤0.42	≥110
11	OPGW-72B1.3-120-[147;76]	1/3.2/20AS＋4/3.0/20AS＋ 12/3.0/20AS, optisk enhet 2/2.9	72	≈120	15.2	≤832	≥147	≤0.76	≥76
12	OPGW-72B1.3-120-2[96;101]	1/3.2/30AS＋4/3.0/30AS＋ 12/3.0/30AS, optisk enhet 2/2.9	72	≈120	15.2	≤711	≥96	≤0.53	≥101
13	OPGW-72B1.3-120-[74;114]	1/3.2/40AS＋4/3.0/40AS＋ 12/3.0/40AS, optisk enhet 2/2.9	72	≈120	15.2	≤591	≥74	≤0.40	≥114
14	OPGW-36B1.3-130-[155;85]	1/3.2/20AS＋5/3.0/20AS＋ 12/3.0/20AS, optisk enhet 1/2.9	36	≈130	15.2	≤879	≥155	≤0.72	≥85
15	OPGW-36B1.3-130-[102;114]	1/3.2/30AS＋5/3.0/30AS＋ 12/3.0/30AS, optisk enhet 1/2.9	36	≈130	15.2	≤751	≥102	≤0.50	≥114
16	OPGW-36B1.3-130-[79;137]	1/3.2/40AS＋5/3.0/40AS＋ 12/3.0/40AS, optisk enhet 1/2.9	36	≈130	15.2	≤624	≥79	≤0.40	≥137
17	OPGW-36B1.3-140-[175;100]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/20AS, optisk enhet 1/3.1	36	≈140	16.1	≤995	≥175	≤0.65	≥100
18	OPGW-36B1.3-140-[115;140]	1/3.3/30AS＋5/3.2/30AS＋ 12/3.2/30AS, optisk enhet 1/3.1	36	≈140	16.1	≤850	≥115	≤0.45	≥140
19	OPGW-36B1.3-145-[86;170]	1/3.3/20AS＋5/3.2/20AS＋ 12/3.2/AA, optisk enhet 1/3.1	36	≈49 ≈96(AA)	16.1	≤611	≥86	≤0.31	≥170
20	OPGW-48B1.3-150-[182;123]	1/3.4/20AS＋5/3.3/20AS＋ 12/3.3/20AS, optisk enhet 1/3.2	48	≈150	16.6	≤1055	≥182	≤0.60	≥123
21	OPGW-48B1.3-150-[122;165]	1/3.4/30AS＋5/3.3/30AS＋ 12/3.3/30AS, optisk enhet 1/3.2	48	≈150	16.6	≤901	≥122	≤0.42	≥165
22	OPGW-48B1.3-150-[95;195]	1/3.4/40AS＋5/3.3/40AS＋ 12/3.3/40AS, optisk enhet 1/3.2	48	≈150	16.6	≤747	≥95	≤0.33	≥195
23	OPGW-72B1.3-150-[172;110]	1/3.4/20AS＋4/3.3/20AS＋ 12/3.3/20AS, optisk enhet 2/3.2	72	≈150	16.6	≤998	≥172	≤0.64	≥110
24	OPGW-72B1.3-150-[116;147]	1/3.4/30AS＋4/3.3/30AS＋ 12/3.3/30AS, optisk enhet 2/3.2	72	≈150	16.6	≤853	≥116	≤0.45	≥147
25	OPGW-48B1.3-170-[198;150]	1/3.6/20AS＋5/3.5/20AS＋ 12/3.5/20AS, optisk enhet 1/3.4	48	≈170	17.6	≤1190	≥198	≤0.54	≥150
26	OPGW-72B1.3-170-[199;156]	1/3.8/20AS＋4/3.6/20AS＋ 12/3.6/20AS, optisk enhet 2/3.5	72	≈170	18.2	≤1187	≥199	≤0.54	≥156
27	OPGW-48B1.3-180-[252;125]	1/3.8/14AS＋5/3.6/14AS＋ 12/3.6/14AS, optisk enhet 1/3.5	48	≈180	18.2	≤1372	≥252	≤0.72	≥125
28	OPGW-48B1.3-180-[211;175]	1/3.8/20AS＋5/3.6/20AS＋ 12/3.6/20AS, optisk enhet 1/3.5	48	≈180	18.2	≤1255	≥211	≤0.50	≥175
29	OPGW-48B1.3-180-[147;234]	1/3.8/30AS＋5/3.6/30AS＋ 12/3.6/30AS, optisk enhet 1/3.5	48	≈180	18.2	≤1071	≥147	≤0.35	≥234
30	OPGW-48B1.3-180-[113,262]	1/3.8/40AS＋5/3.6/40AS＋ 12/3.6/40AS, optisk enhet 1/3.5	48	≈180	18.2	≤888	≥113	≤0.28	≥262
31	OPGW-48B1.3-235-[268;243.4]	1/2.7/20AS＋4/2.5/20AS＋ 12/2,5/20AS+13/3,8/20AS, Optical Unit 1/3.5	48	≈235	20.3	≤1594	≥268	≤0.38	≥243.4

Mekaniska och miljömässiga testegenskaper

Item	Test Method	Requirements
Tension	IEC 60794-1-2-E1 Ladda: enligt kabelstruktur Prov längd: inte mindre än 10m, länklängd inte mindre än 100m Duration time: 1min	40 % RTS ingen ytterligare （0,01 %）, ingen ytterligare fiber dämpning (0,03dB). 60 % RTS ，fibertöjning≤0,25 %, ytterligare dämpning≤0,05dB (Nej ytterligare dämpning efter test).
Crush	IEC 60794-1-2-E3 Ladda: enligt ovanstående tabell, tre poäng Duration time: 10min	Ytterligare dämpning vid 1550nm ≤0,05dB/fiber; Inga skador på elementen
Water Penetration	IEC 60794-1-2-F5B Tid : 1 timme Provlängd: 0,5m Water height: 1m	No water leakage.
Temperature Cycling	IEC 60794-1-2-F1 Prov längd: Inte mindre än 500m Temperatur område: -40℃ till +65℃ Cycles: 2 Temperatur cykeltest uppehållstid: 12h	Den förändringen i dämpningskoefficienten ska vara mindre än 0,1dB/km vid 1550nm.

Vanliga frågor (FAQ)

Varför är OPGW med tvinnade rör bättre för högspänningsledningar?

Den tvinnade rördesignen möjliggör en större kabeldiameter och högre fiberantal. Den fördelar också mekanisk spänning jämnare över kabeln, vilket är avgörande för korsningar med långa spann som används i 500KV och 750KV linjer.

Hur säkerställer Orientalfiber kvaliteten på OPGW?

Vi arbetar enligt ISO9001 kvalitetsledning och ISO45001 säkerhetssystem. Varje sats av optisk fiberkomposittråd med tvinnade rör genomgår rigorösa tester för draghållfasthet, krosshållfasthet och kortslutningsprestanda före leverans.

Kan denna kabel användas på befintliga linjer?

Även om det ofta används för "nybyggda" linjer, används OPGW ofta för att ersätta befintliga traditionella jordledningar under nätmoderniseringsprojekt för att lägga till kommunikationsmöjligheter till gamla rutter.
