Föransluten fiberoptisk kabelfördelning Box GFS-8SX

1. Allmänt

1.1 Beskrivning

Förbunden optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.

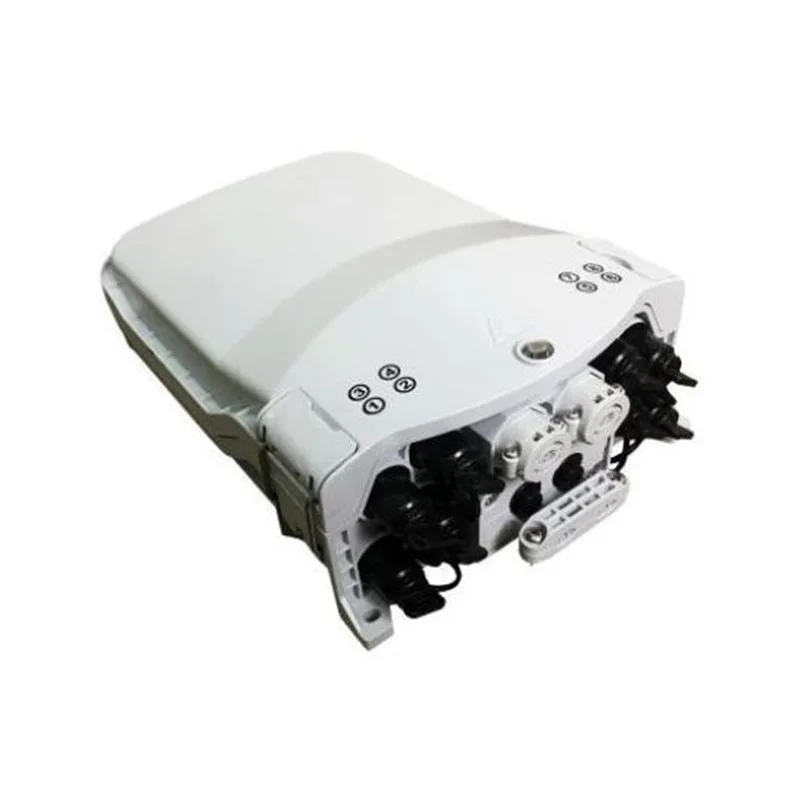

Utseende av GFS-8SX

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Avancerad strukturdesign, enkel drift och rimlig routing.

2. Material: PC+ABS.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP65.

5. 1 Oval optisk kabelpost, 2 grenoptiska kabelposter och 8 föranslutna adaptrar.

6. Olika typer av skarvbrickor finns tillgängliga.

7. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

8. Det kan vara utrustat med droppkabellagringsbricka för att möta lagring av 50 meter 5 mm rund kabel.

3. Specifikationer

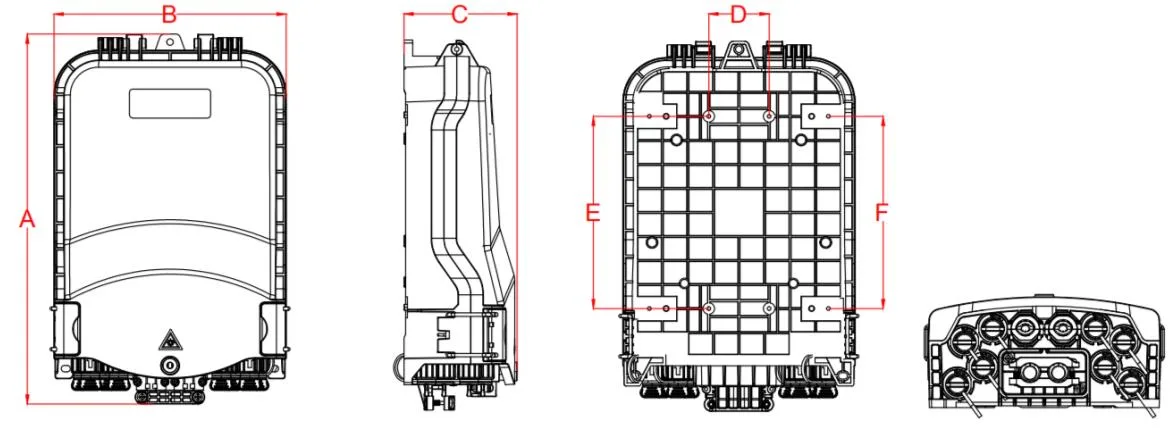

3.1 Mekaniska specifikationer

4. Konfiguration

Huvudoparametrar

De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.

5. Produktbild

5.1 Produktkabel sätt:

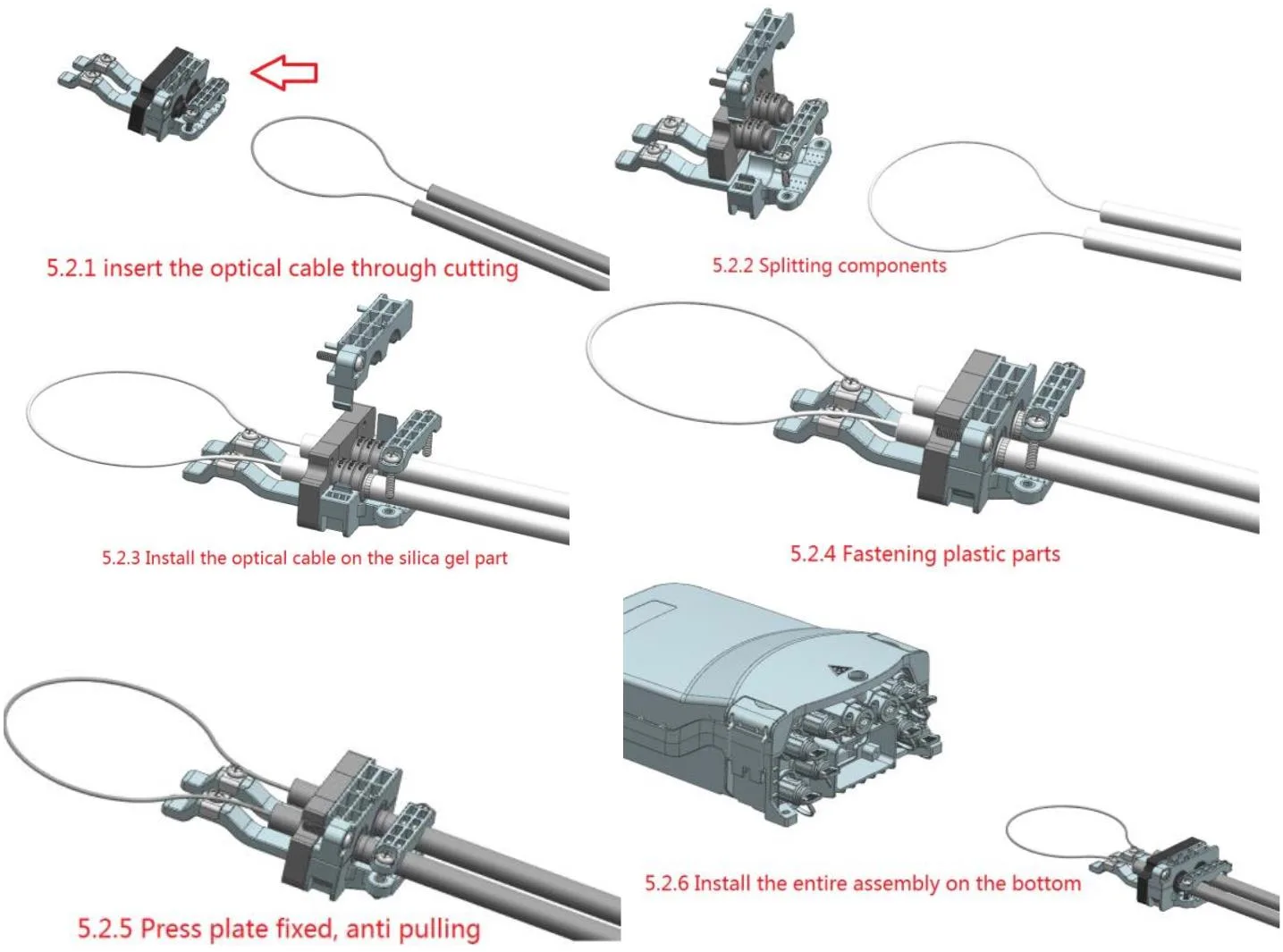

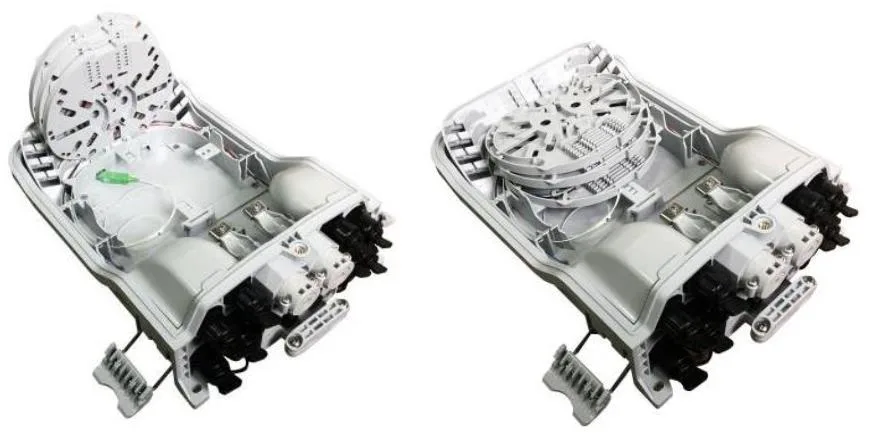

5.2 Konfiguration

Snabb installation, fästning och tätning av rakt genom optisk kabel med snabbpluggen.

5.3 Fiberoptisk kabelbifurcation

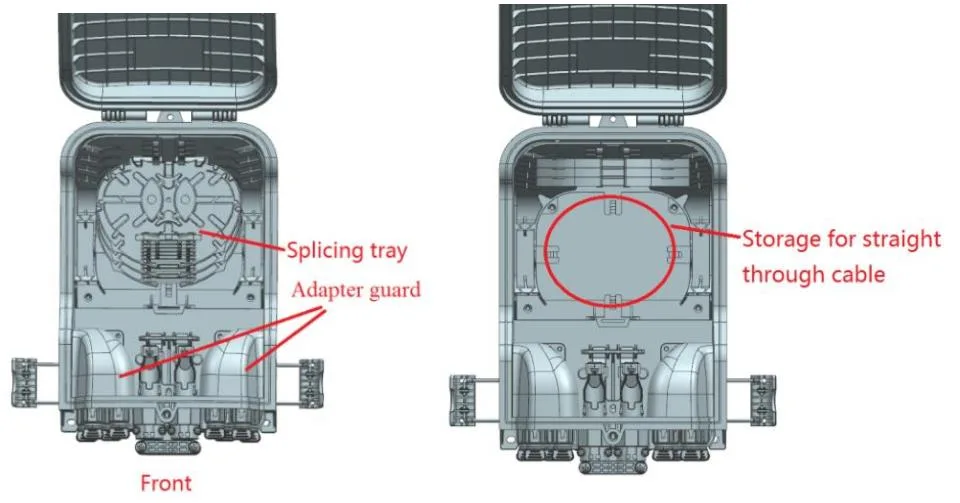

5.4 Produktkabelvägar

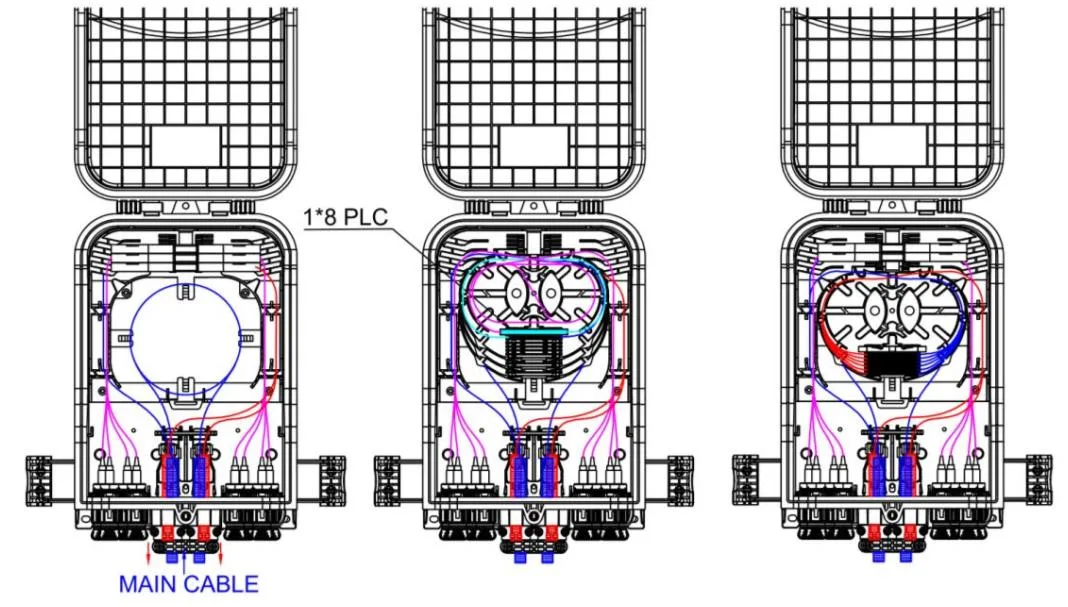

GFS-8SX Routing Diagram

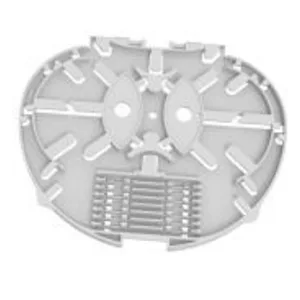

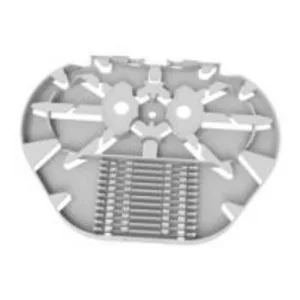

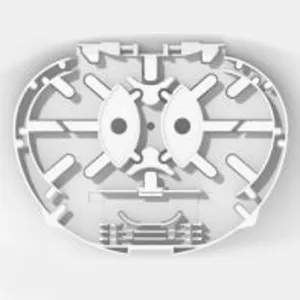

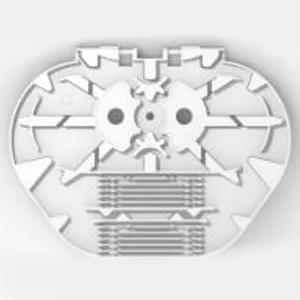

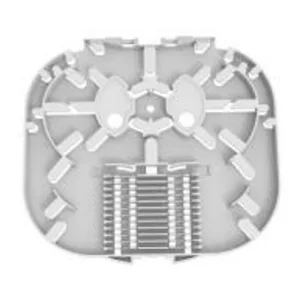

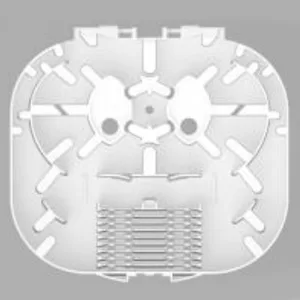

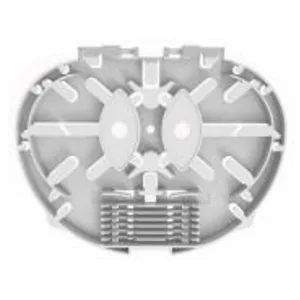

5.5 skarvningsbricka

Punkt	Skarvningsbricka a	Skarvningsbricka B	Splitterfack A-1
Dimensioner (H* W*d, mm)	134*104*8	134*104*4	134*104*8
Nettovikt (kg)	0.021	0.015	0.021
Färg	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS
Skarvkapacitet för ett bricka (kärnor)	12 (2 lager av krympbar skyddshylsa)	8 (1 lager av krympbar skyddshylsa)	6 (2 lager av krympbar skyddshylsa)
Splitterkapacitet för ett bricka (PCS)	1 (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm)	/	1 (PLC 1x16, 0,9mm fiber, 60x12x4mm)
Maximal (PCS)	4	8	4
Standard (PCS)	1	/	/

Notera:

1. Ovanstående brickor kan blandas efter krav.

2. Konfigurationsregler: 1a = 2b = 2c = 1d = 1E

3. Typerna av fiberskivor ökar kontinuerligt

Punkt	Skarvningsbricka c	Skarvningsbricka D	Skarvningsbricka E	Skarvningsbricka E-1
Dimensioner (H* W*d, mm)	136 * 104 * 4	136 * 104 * 8	135 *125 *8	135 *125 *8
Nettovikt (kg)	0.018	0.024	0.033	0.033
Färg	Ral7035	Ral7035	Ral7035	Ral7035
Material	PC+ABS	PC+ABS	PC+ABS	PC+ABS
Skarvkapacitet för ett bricka (kärnor)	12 (1 lager av krympbar skyddshylsa)	24 (2 lager av krympbar skyddshylsa)	24 (2 lager av krympbar skyddshylsa)	18 (2 lager av krympbar skyddshylsa)
Splitterkapacitet för ett bricka (PCS)	/	/	1 (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm)	1 (PLC 1x16, 0,9mm fiber, 60x12x4mm)
Maximal (PCS)	8	4	4	4
Standard (PCS)	2	/	/	/

Notera:

1. Ovanstående brickor kan blandas efter krav.

3. Konfigurationsregler: 1a = 2b = 2c = 1d = 1e

3. Typerna av fiberskivor ökar kontinuerligt

5.6 Tillbehör

Inga.	Delnamn	Referensbild	Enhet	Kvantitet	Anmärkning
1	Användarnas manuella	/	datorer	1	I
2	Splitter testrapport	/	datorer	1	I

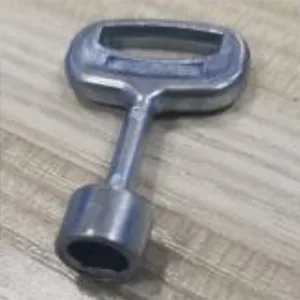

3	Nyckel		datorer	1	"D" -typ

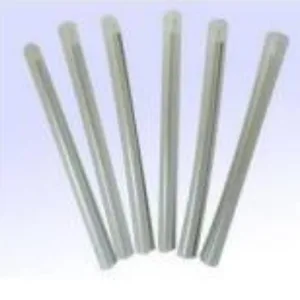

4	Värmekränkbar skyddshylsa		datorer	8	L = 45 mm

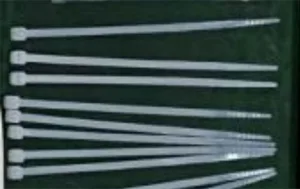

5	Nylonkabelbindning		datorer	10	3x100mm

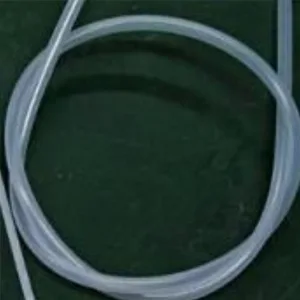

6	Bara fiberskyddsrör		datorer	1	OD4mm x 50 cm
7	Väggmonterad kit		uppsättning	1	Valfritt som kundens begäran. (Utökad plastplugg φ7.5x40mm, phillips självklappningsskruvar M5x40mm.)

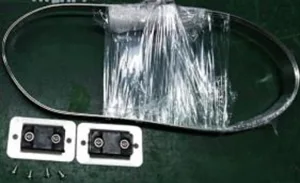

8	Polmonterad kit		uppsättning	10	Valfritt som kundens begäran

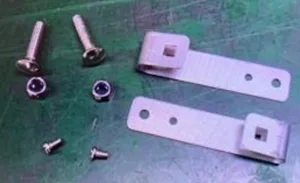

9	Flygmonterad sats		uppsättning	10	Valfritt som kundens begäran
10	Släpp kabelförvaringsbricka		uppsättning	10	Valfritt som kundens begäran

6. Miljöegenskaper

Denna produkt uppfyller ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

7. Installation

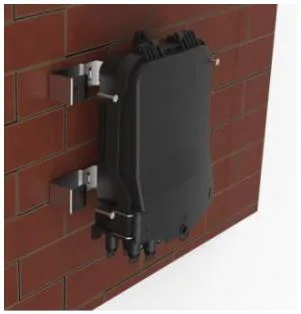

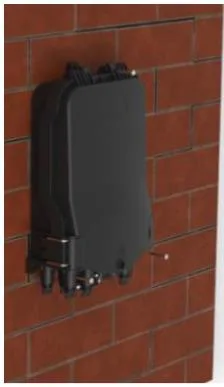

7.1. Väggmonterad installation

Borra 3 hål i väggen enligt dimensionen i tabell 2, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.

Väggmonterad installation

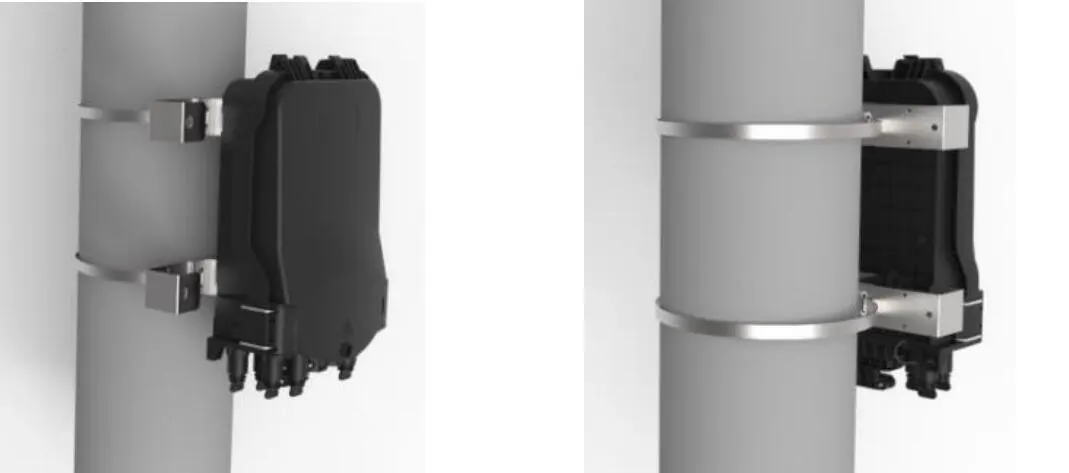

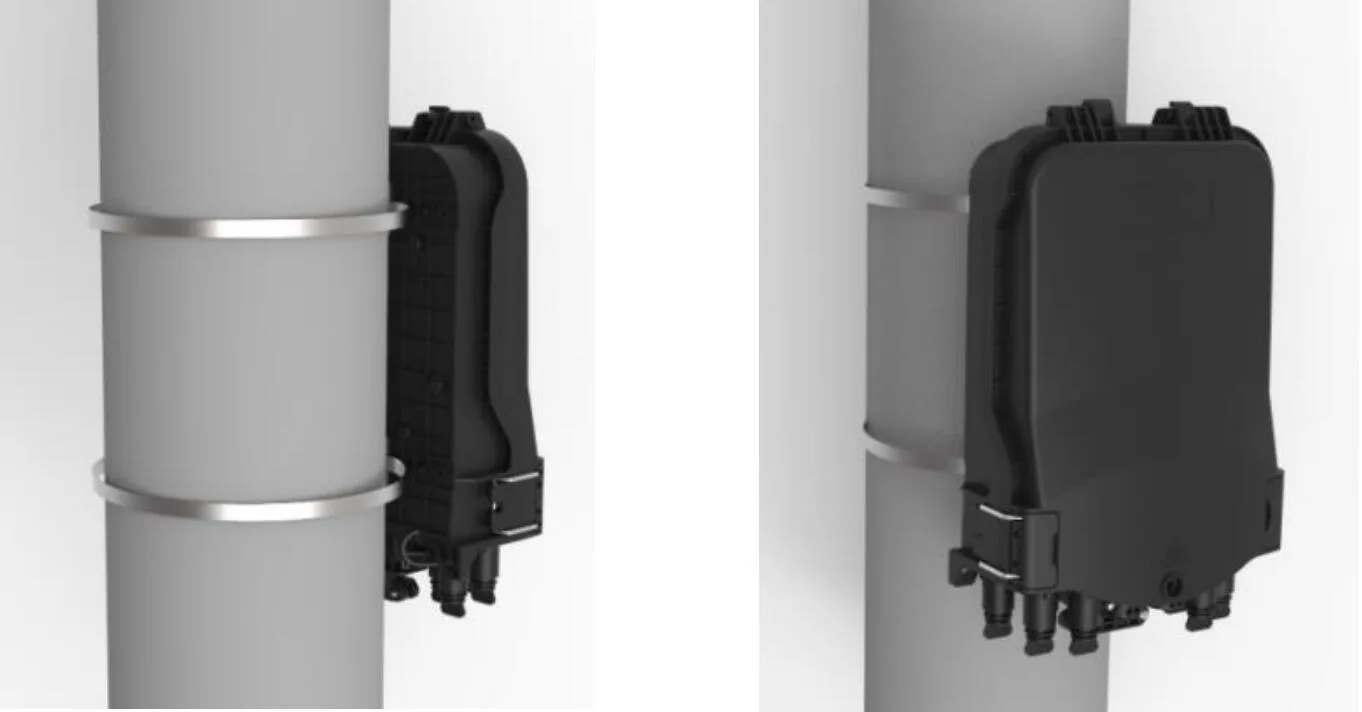

7.2. Polmonterad installation

Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen

Polmonterad installation

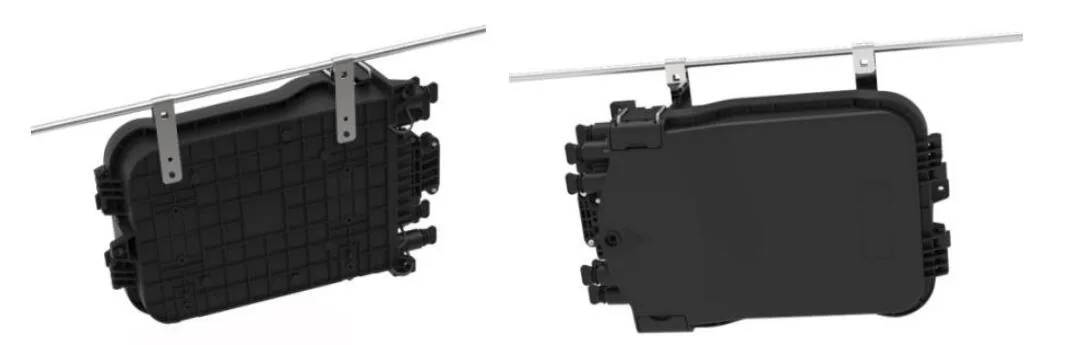

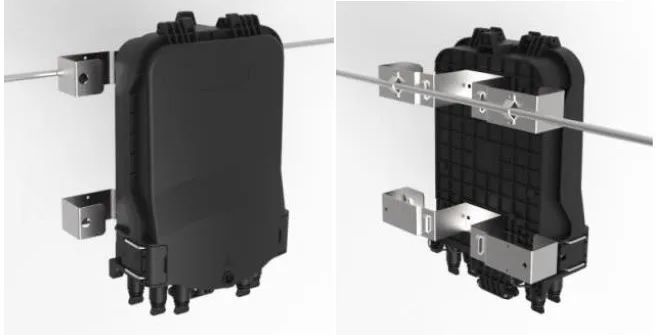

7.3 Overhead -strukturen

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Överhuvudstrukturen

7.4 Väggmonterad installation (med droppkabellagringsbricka)

Borra 4 hål i väggen beroende på dimensionen på släppkabelförvaringsfackets monteringshål, placera expansionspluggen φ 7,5 * 40, placera lådan för att matcha hålen och fäst med skruvarna.

Väggmonterad installation (med droppkabellagringsbricka)

7.5 Polmonterad installation (med droppkabellagringsbricka)

Passera rostfritt stålbälte genom spåret av droppkabellagringsbrickan och fixa det på stolpen med spänne.

Polmonterad installation (med droppkabellagringsbricka)

7.6 Flygmonterad installation (med droppkabellagringsbricka)

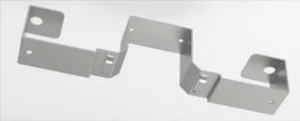

Använd den lilla metallplattan för att fixa distributionslådan till messenger.

Flygmonterad installation (med droppkabellagringsbricka)

8. Anslutningsdrift

8.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

8.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

8.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

8.4 Föransluten adapter - D

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

8.5 Föransluten adapter - E (A)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

8.6 Föransluten adapter -f

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

8.7 Föransluten adapter - G

9. Paket
