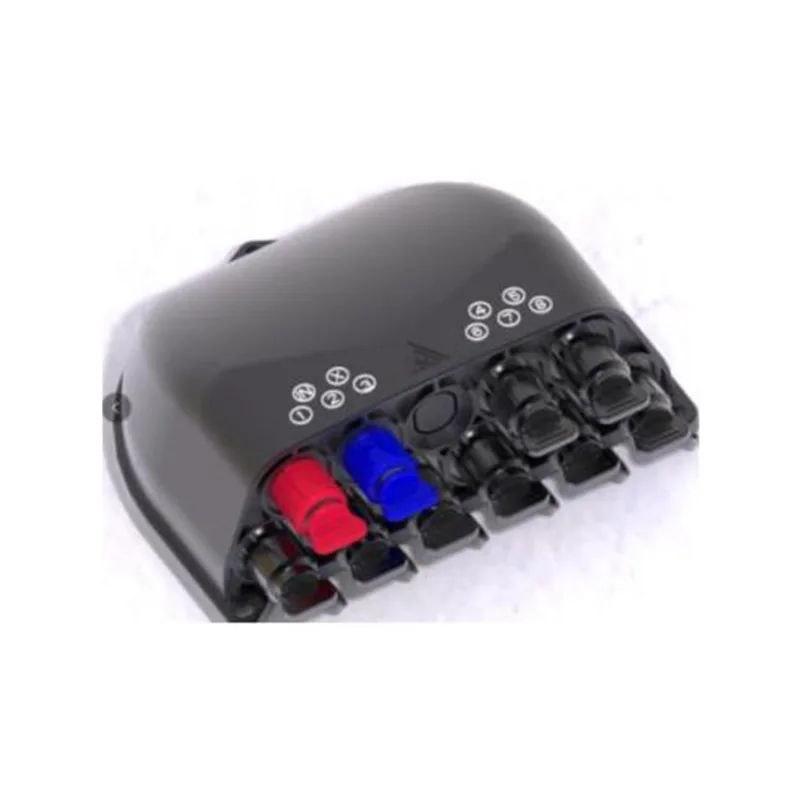

1.1 Beskrivning
Förbunden optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.

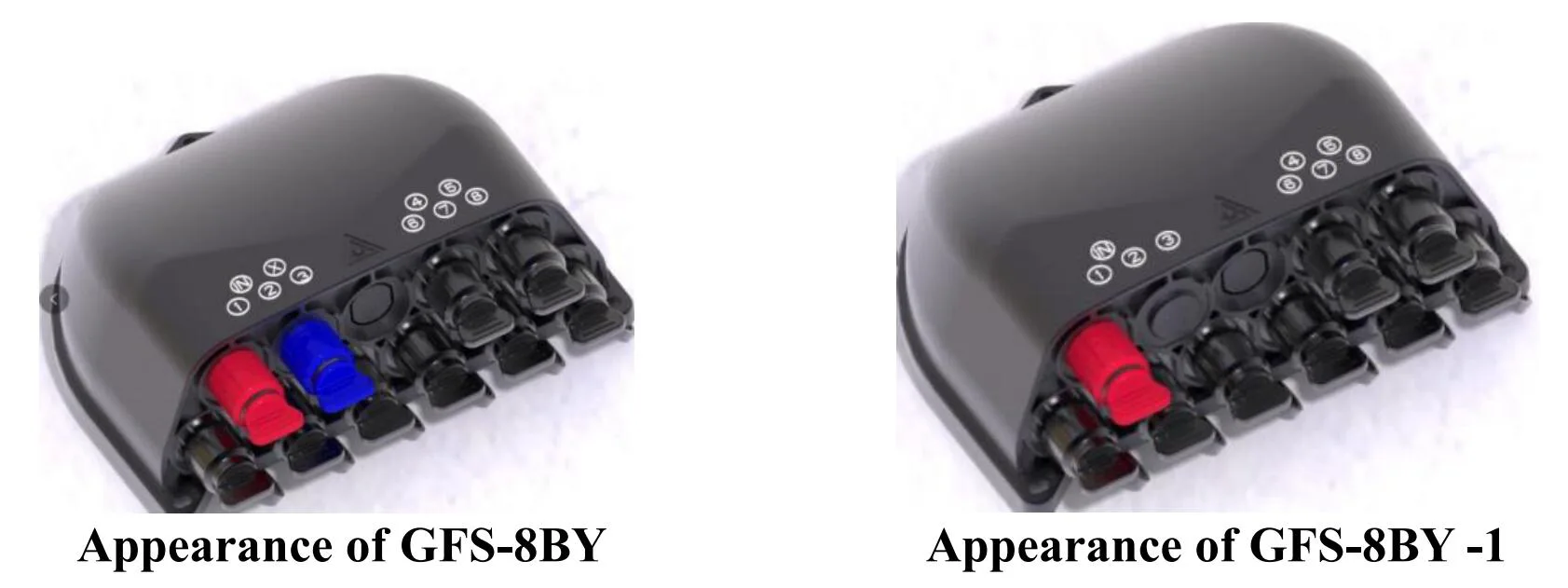

| Produktionstyp | Klassificering |

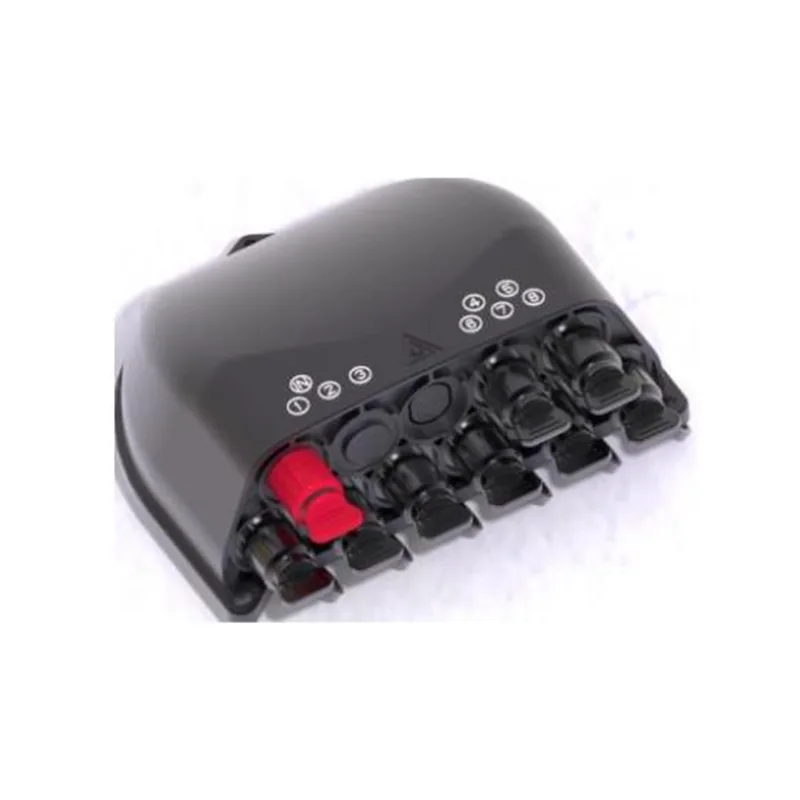

| GFS-8BY & -1 | Föransluten fiberoptisk kabelfördelningslåda |
1.2 Standarder uppfyller
Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:
| That-t g.652 | Egenskaper för en optisk fiber |
| IEC 60794-1-1 | Optiska fiberkablar-del 1-1: Generisk specifikationsgeneral |
| IEC 60794-1-2 | Optiska fiberkablar-del 1-2: Generisk specifikationsbasisk optisk kabelprovning |
1.3 Applikationsmiljö
| Punkt | Värde |
| Driftstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagringstemperatur | -40ºC ～+65 ºC |
| Lufttryck | 70 ～ 106 kpa |
| Relativ luftfuktighet | ≤93 ％ (+40 ℃) |
1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.
2. Material: pp.
3. Fuktsäker, vattentät, dammsäker, anti-aging.
4. Skyddsnivå upp till IP68.
5. Interiören är utrustad med 1x2 FBT -splitter+ 1x8 PLC -splitter eller 1x8 plc splitter.
6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.
7. Det kan vara utrustat med droppkabellagringsbricka för att möta lagring av 30 meter 5 mm rund kabel.
3.1 Mekaniska specifikationer
| Punkt | Specifikationer | Anmärkning |
| Bostadsmaterial | Modifierad PP -plast | |
| Material av metalltillbehör | Rostfritt stål | |

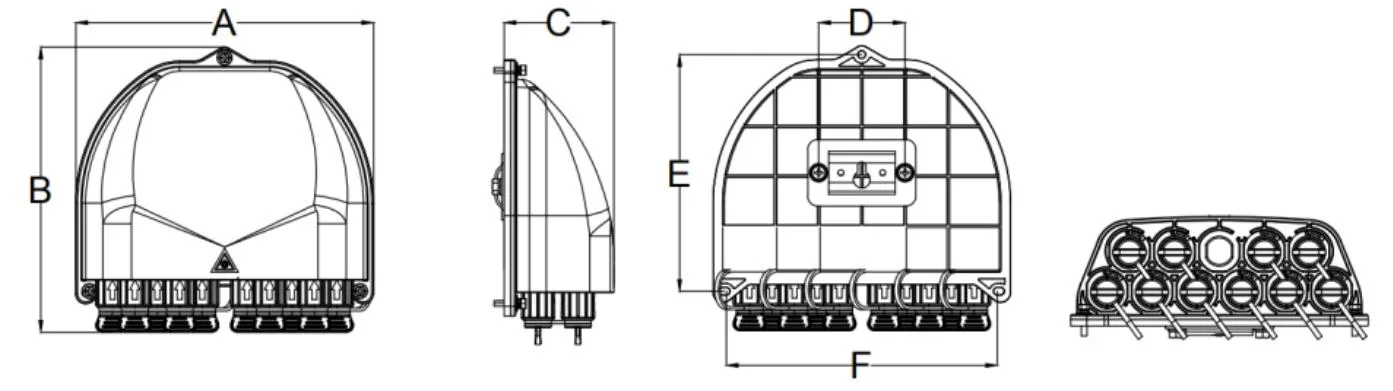

| Extern dimension (mm) | 171*179*66mm | A*b*c |
| Färg | Svart | |
| Installationshålposition (mm) | 52*142*165 | D*e*f |
| Antal föranslutna adaptrar | 10 | GFS-8BY (1 röd, 1 blå, 8 svart) |
| 9 | GFS-8BY-1 (1 röd, 8 svart) | |
| Spy | 1x2 FBT -splitter+ 1x8 plc splitter | GFS-8BY, standardförhållandet på 1x2 FBT-splitter är 70%/30% |
| 1x8 plc splitter | GFS-8BY-1 | |
| IP -klass | IP68 | |
| Brandfarlighet | Ul94-hb | Det kan anpassas efter behov. |
| Neutral Salt Spray Test (NSS) | 48 timmar |
Huvudoparametrar
| Modell | Spy | (Db) | Rl (db) | (Db) | Testmetod | |
| Spy | Distributionslåda | |||||
| GFS-8BY |
1*2 FBT (90/10) + 1*8 plc splitter, med SCAPC -kontakt |
1*2 FBT (90%) | ≤8.3 | ≥55dB | ≤1.03 |
Il: IEC61300-3-4 Metod B RL: IEC61300-3-6 Metod 1 |
| 1*2 FBT (10%) +1* 8 PLC |
≤21,7 | ≥55dB | ≤21,9 | |||
|
1*2 FBT (80/20) + 1*8 plc splitter, med SCAPC -kontakt |
1*2 FBT (80%) | ≤1.4 | ≥55dB | ≤1.6 | ||
| 1*2 FBT (20%) +1* 8 PLC |
≤18.3 | ≥55dB | ≤18,5 | |||
|
1*2 FBT (70/30) + 1*8 plc splitter, med SCAPC -kontakt |
1*2 FBT (70%) | ≤2.1 | ≥55dB | ≤2.3 | ||
| 1*2 FBT (30%) +1* 8 PLC |
≤16,5 | ≥55dB | ≤16,7 | |||
|
1*2 FBT (60/40) + 1*8 plc splitter, med SCAPC -kontakt |
1*2 FBT (60%) | ≤2,8 | ≥55dB | ≤3,0 | ||
| 1*2 FBT (40%) +1* 8 PLC |
≤15.2 | ≥55dB | ≤15.4 | |||
|
1*2 FBT (50/50) + 1*8 plc splitter, med SCAPC -kontakt |
1*2 FBT (50%) | ≤3,8 | ≥55dB | ≤4,0 | ||
| 1*2 FBT (50%) +1* 8 PLC |
≤14.3 | ≥55dB | ≤14.5 | |||
|
GFS-8BY-1 |
1x8 plc splitter, med SCAPC -kontakt |
1*8 PLC | ≤10,5 | ≥55dB | ≤10,7 | |
De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.
5.1 Produktkabel sätt:
PLC på toppen, FBT på botten

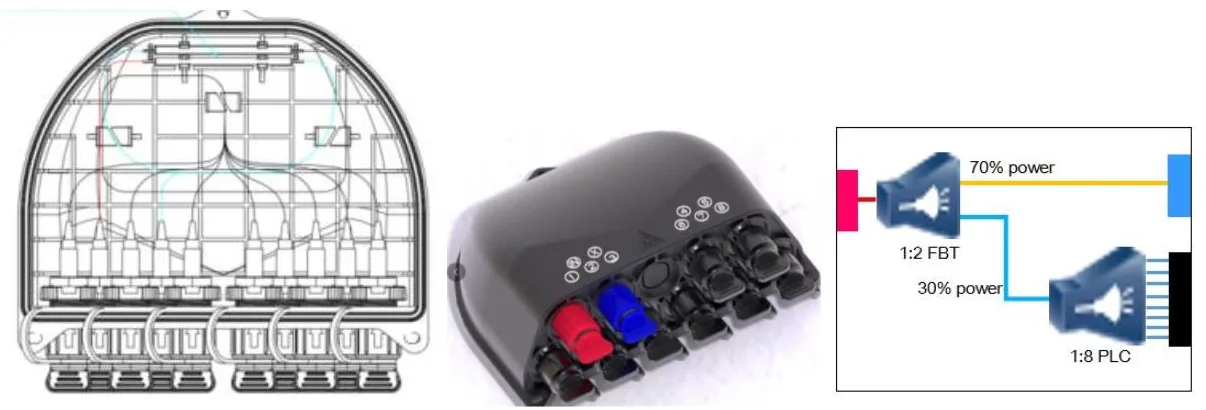

GFS-8BY (1 * 2 FBT + 1 * 8 PLC Splitter Cable Ways)

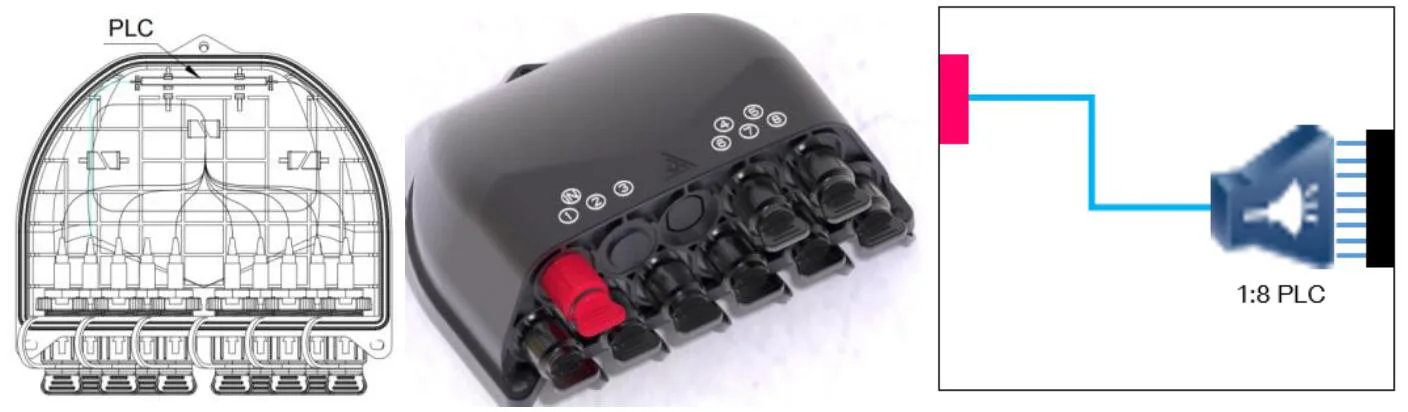

GFS-8BY-1 (1 * 8 PLC Splitter-kabelvägar)

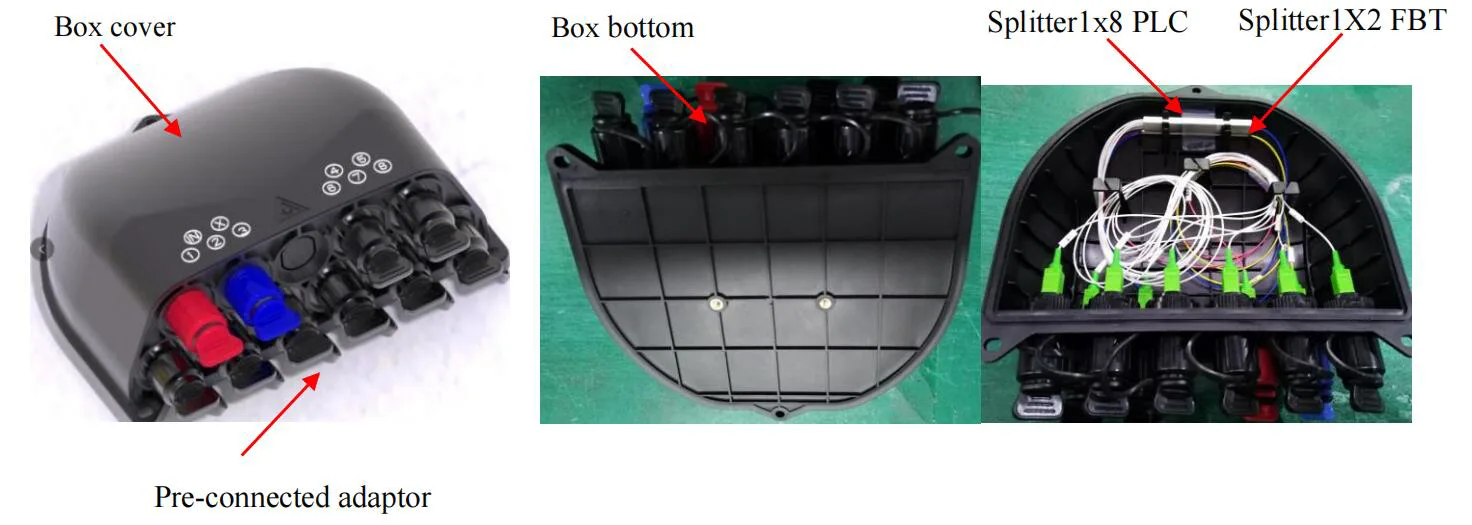

5.2.1 Huvuddelar
| Inga. | Delnamn | Enhet | Kvantitet | Anmärkning |
| 1 | Låd | datorer | 1 | |
| 2 | Lådskydd | datorer | 1 | |
| 3 | Föransluten adapter | datorer | 10 | GFS-8BY |
| 4 | datorer | 9 | GFS-8BY-1 | |
| 5 | Splitter1x2 fbt | datorer | 1 | Endast installerat i GFS-8BY |
| 6 | Splitter1x8 plc | datorer | 1 |
5.2.2 Tillbehör
| Inga. | Delnamn | Referensbild | Enhet | Kvantitet | Anmärkning |
| 1 | Användarnas manuella | / | datorer | 1 | I |
| 2 | Splitter testrapport | / | datorer | 1 | I |

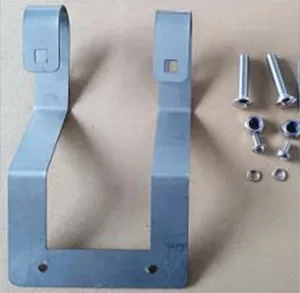

| 3 | Väggmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |

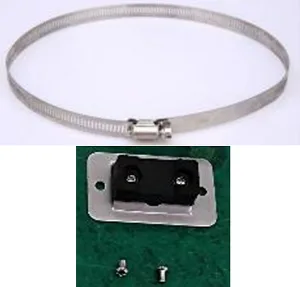

| 4 | Polmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 5 | Flygmonterad sats |
|
uppsättning | 1 | Valfritt som kundens begäran |

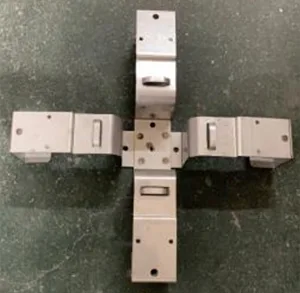

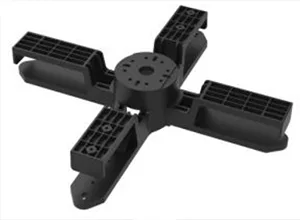

| 6 | Droppkabel lagringsbricka |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 7 | Droppkabel lagringsbricka |
|
uppsättning | 1 | Valfritt som kundens begäran |
Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

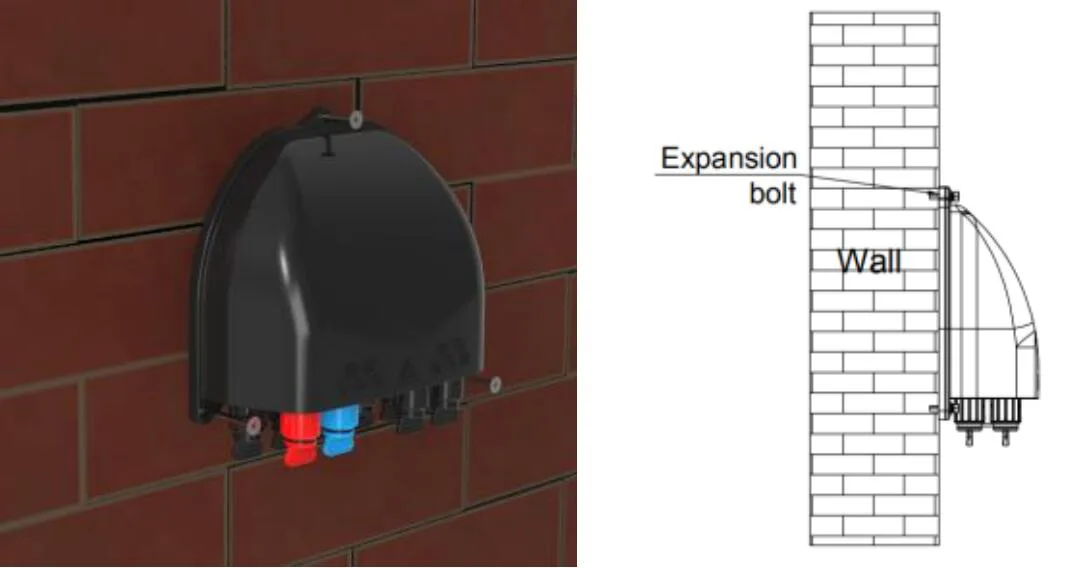

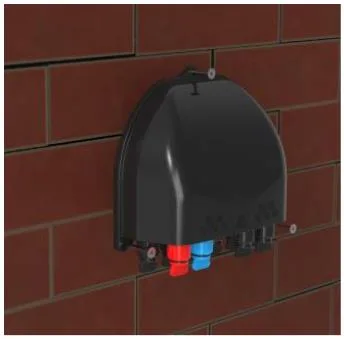

7.1. Väggmonterad installation

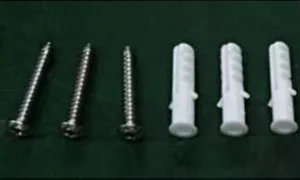

Borr 3 hål i väggen Enligt dimensionen, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.
Väggmonterad installation

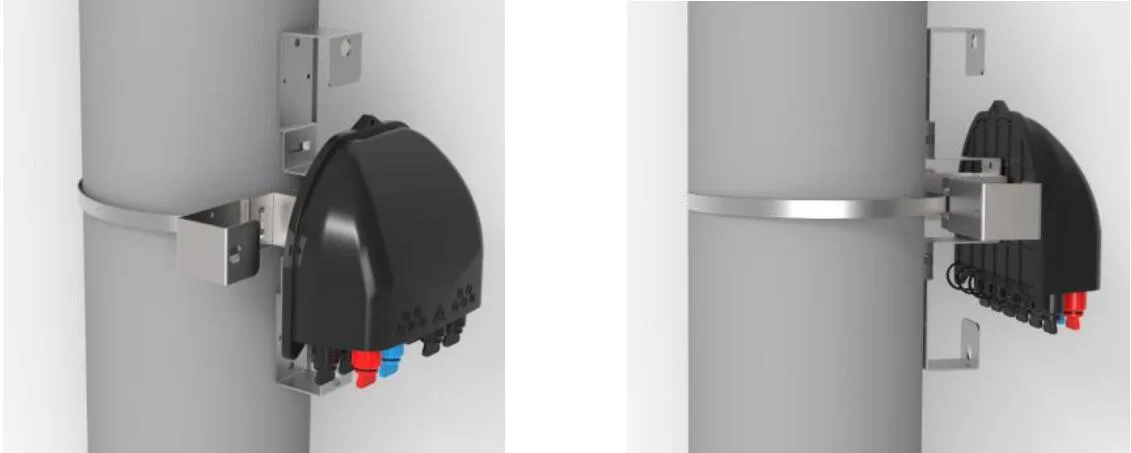

7.2. Polmonterad installation
Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen
Polmonterad installation
7.3. Väggmonterad installation (med droppkabellagringsbricka)
Borra 4 hål i väggen enligt dimensionen av släppkabelförvaringsfackets monteringshål, placera expansionspluggen φ 8 * 40, placera lådan för att matcha hålen och fäst med skruvarna.
Väggmonterad installation (med droppkabellagringsbricka
7.4. Polmonterad installation (med droppkabellagringsbricka)
Passera rostfritt stålbälte genom spåret av droppkabellagringsbrickan och fixa det på stolpen med spänne.
Polmonterad installation (med droppkabellagringsbricka)

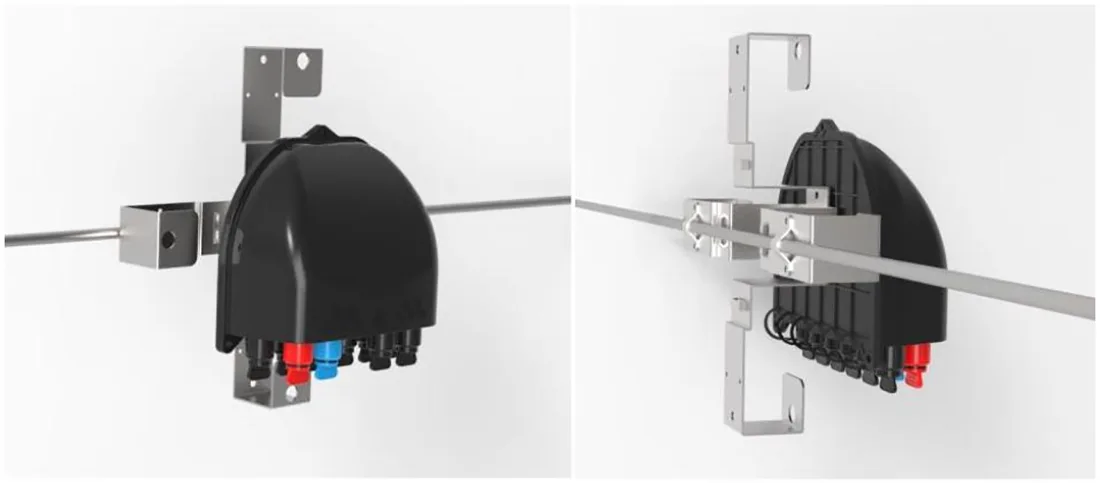

7.5. Flygmonterad installation (med droppkabellagringsbricka)
Använd den lilla metallplattan för att fixa distributionslådan till messenger.
Flygmonterad installation (med droppkabellagringsbricka)
8.1 Föransluten adapter - A （E）
⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.
⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.
8.2 Föransluten adapter - B （XL）
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs
8.3 Föransluten adapter - c
⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.
⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.
⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.
8.4 Föransluten adapter - D
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.
⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.
8.5 Föransluten adapter - E (A)
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning
⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.
8.6 Föransluten adapter -f
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs.
| Punkt | Material | Storlek (mm) | Kvantitet | Bruttovikt (kg) |
| Oberoende produktförpackning | Kartong | 195x195x95 | 1 | 0.7 |
| Yttre förpackningskartong | Kartong | 810x410x510 | 40 | 28.1 |
| Obs: Utan droppkabellagringsbricka | ||||
