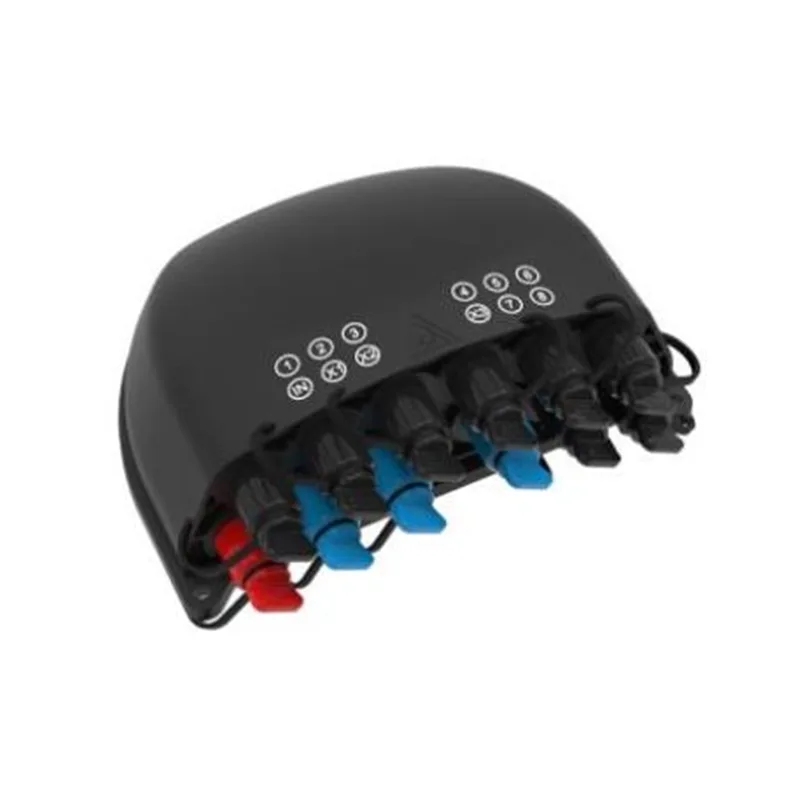

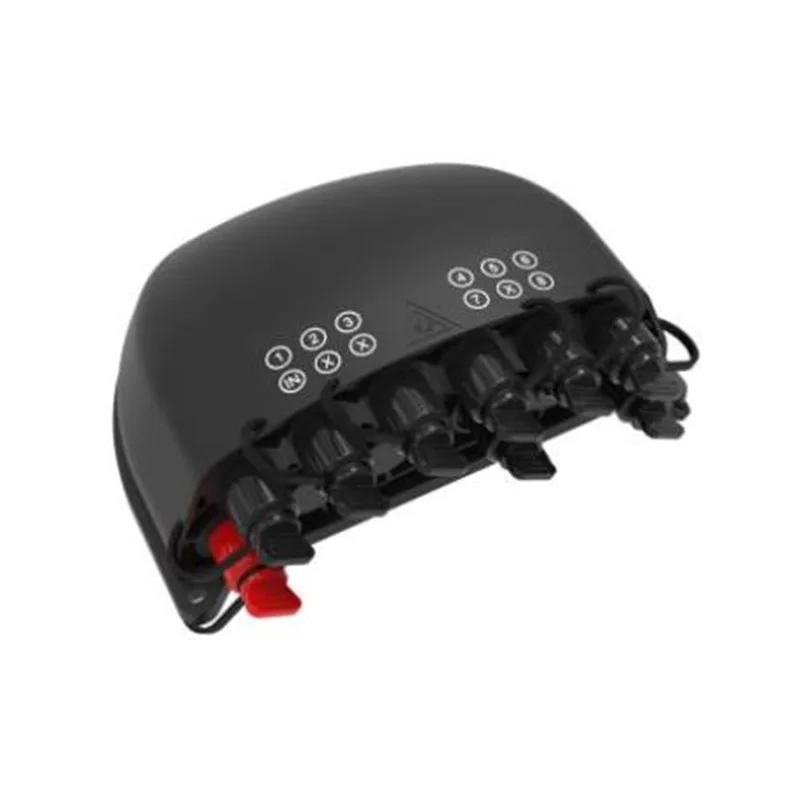

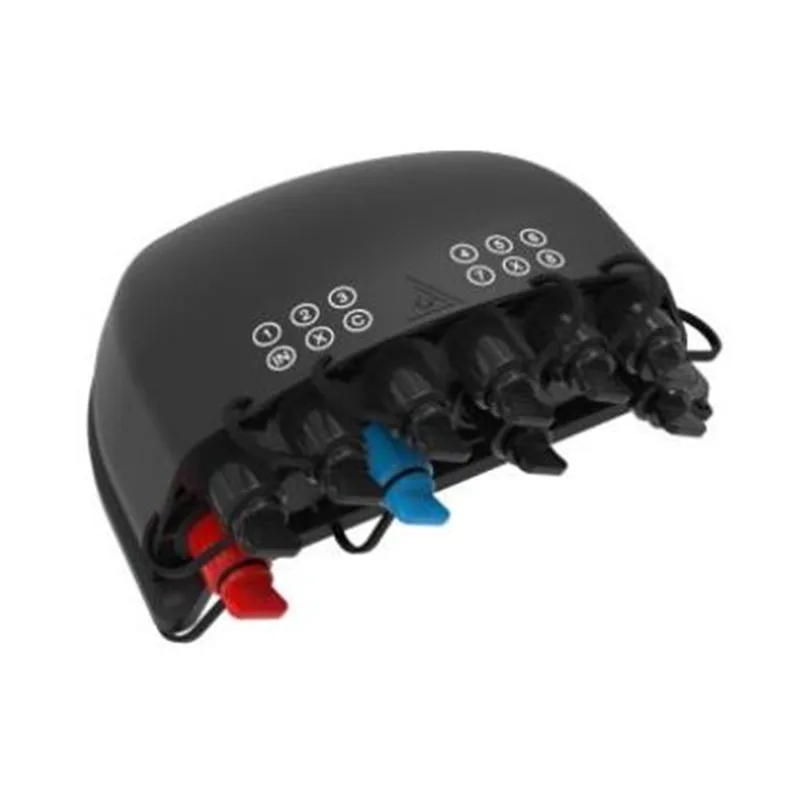

Föransluten fiberoptisk kabelfördelning Box GFS-12by & -1 & -2

1. Allmänt

1.1 Beskrivning

Föransluten optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen, ge snabb och pålitlig anslutning, bra skydd och hantering för FTTX nätverk.

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.

2. Material: pp.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP68.

5. Interiören är utrustad med 1x4 plc splitter+ 1x8 plc splitter eller 1x8 plc splitter.

6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

7. Adapterpositionen kan anpassas enligt kundkraven.

3. Specifikationer

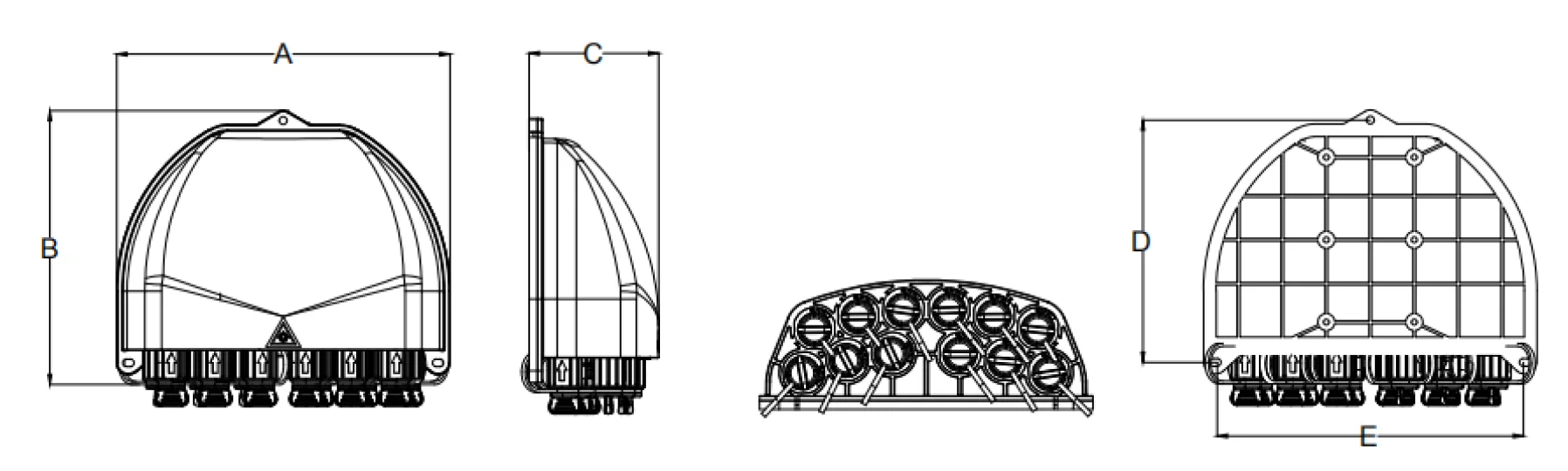

3.1 Mekaniska specifikationer

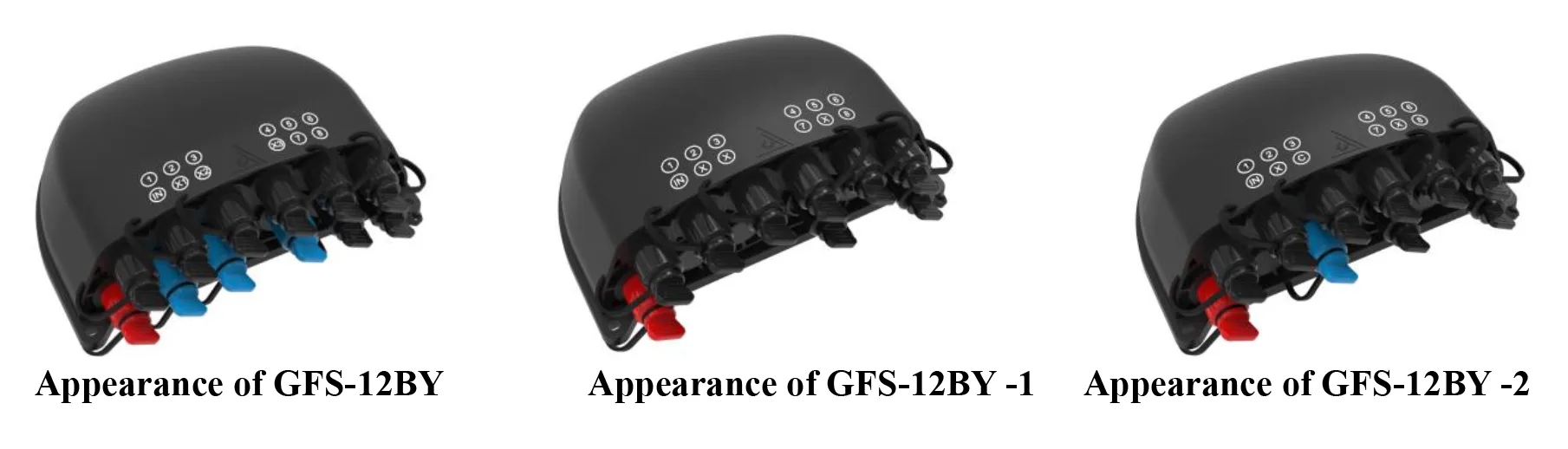

4. Produktbild

4.1 Produktkabelvägar:

PLC på toppen, FBT på botten

GFS-12BY (1 * 4 PLC + 1 * 8 PLC Splitter Cable Ways)

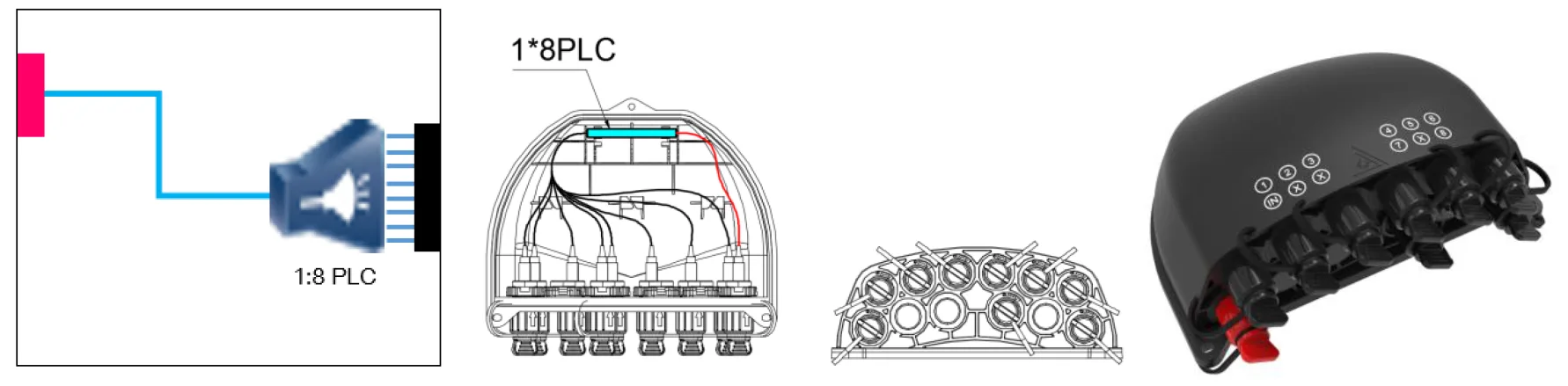

GFS-12BY-1 (1 * 8 PLC Splitter Cable Ways)

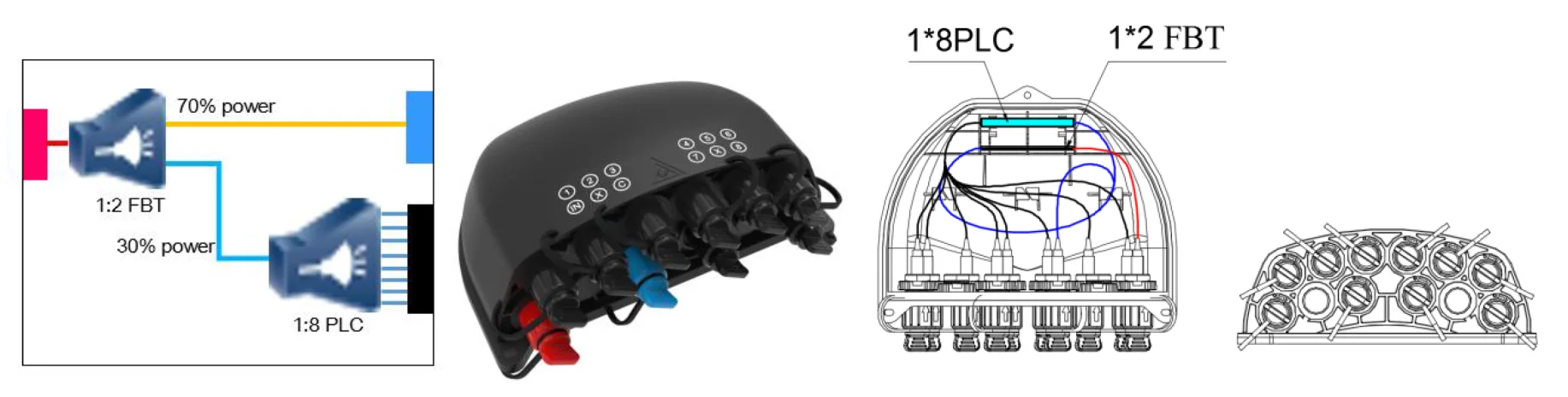

GFS-12BY-2 (1 * 2FBT+1 * 8 PLC Splitter Cable Ways)

4.2 Konfiguration

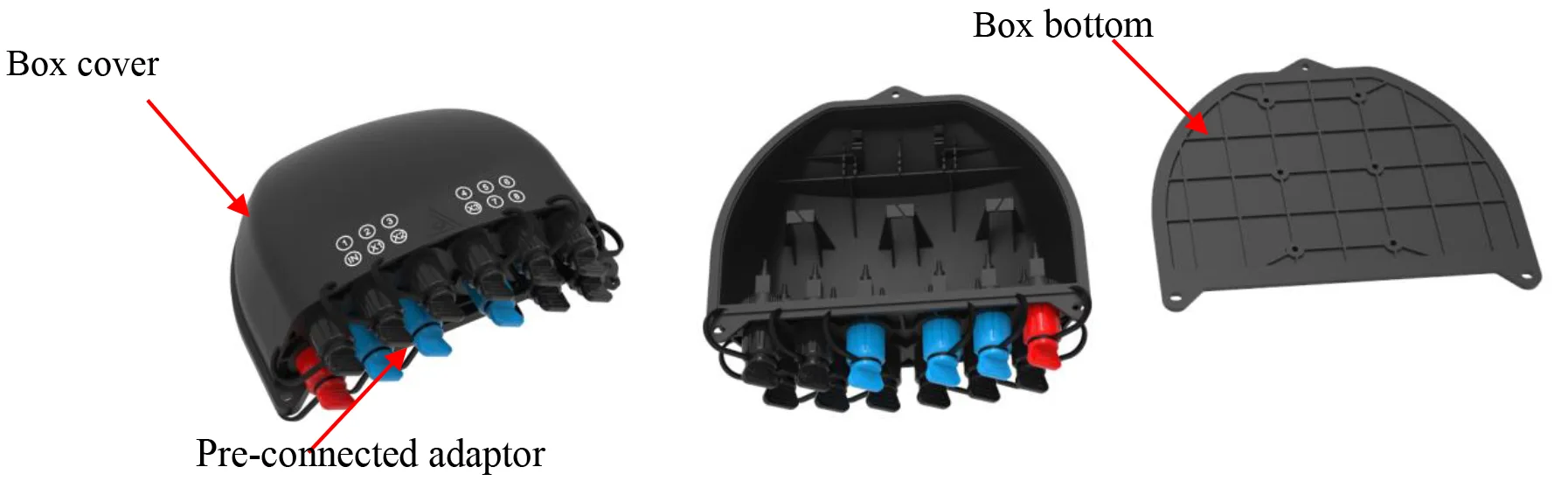

4.2.1 Huvuddelar

4.2.2 Tillbehör

Inga.	Delnamn	Referensbild	Enhet	Kvantitet	Anmärkning
1	Användarnas manuella	/	datorer	1	I
2	Splitter testrapport	/	datorer	1	I
3	Väggmonterad kit		uppsättning	1	Valfritt som kundens begäran
4	Polmonterad kit		uppsättning	1	Valfritt som kundens begäran
5	Flygmonterad sats		uppsättning	1	Valfritt som kundens begäran

5. Miljöegenskaper

Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

6. Installation

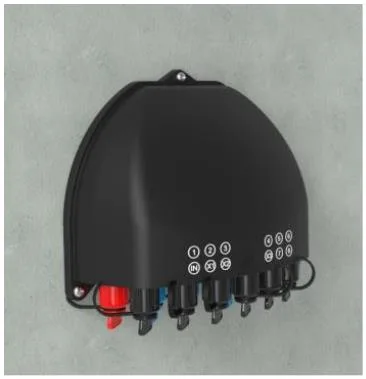

6.1. Väggmonterad installation

Borr 3 hål i väggen Enligt dimensionen, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.

Väggmonterad installation

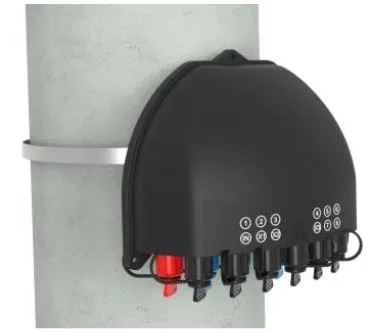

6.2. Polmonterad installation

Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen

Polmonterad installation

6.3 Väggmonterad installation (med droppkabellagringsbricka)

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Väggmonterad installation (med droppkabellagringsbricka

7. Anslutningsdrift

7.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

7.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

7.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

7.4 Föransluten adapter - D

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

7.5 Föransluten adapter - E (a)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

7.6 Föransluten adapter -f

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

8. Paket
