Föransluten fiberoptisk kabelfördelning Box GFS-016-025C

1. Allmänt

1.1 Beskrivning

Föransluten optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen, ge snabb och pålitlig anslutning, bra skydd och hantering för FTTX nätverk.

GFS-016-025C

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.

2. Material: pp+gf.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP68.

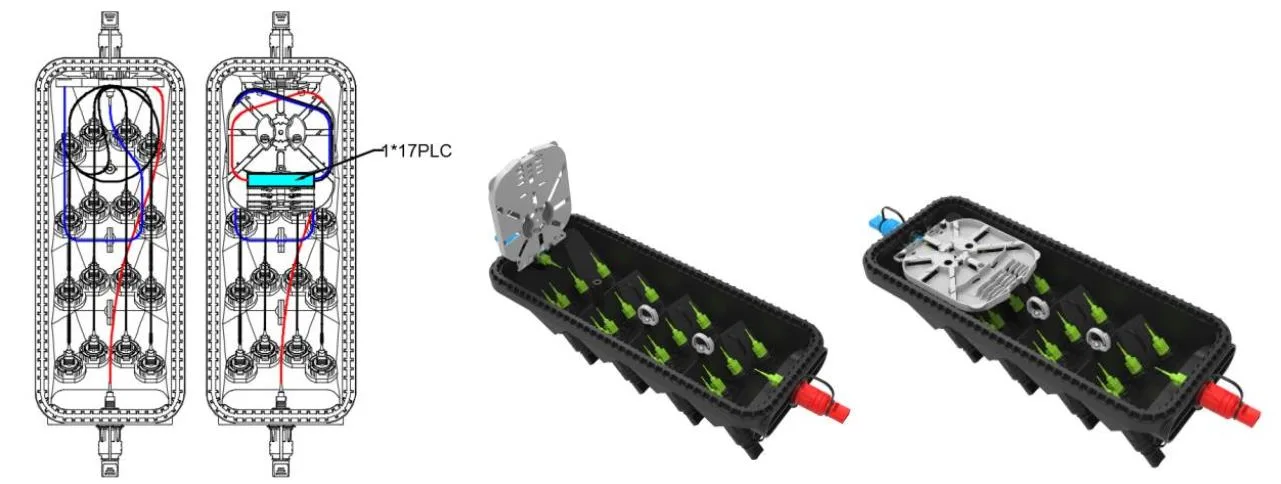

5. Interiören är utrustad med 1x2 FBT -splitter+ 1x16 PLC Splitter eller 1x17 PLC Splitter.

6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

3. Specifikationer

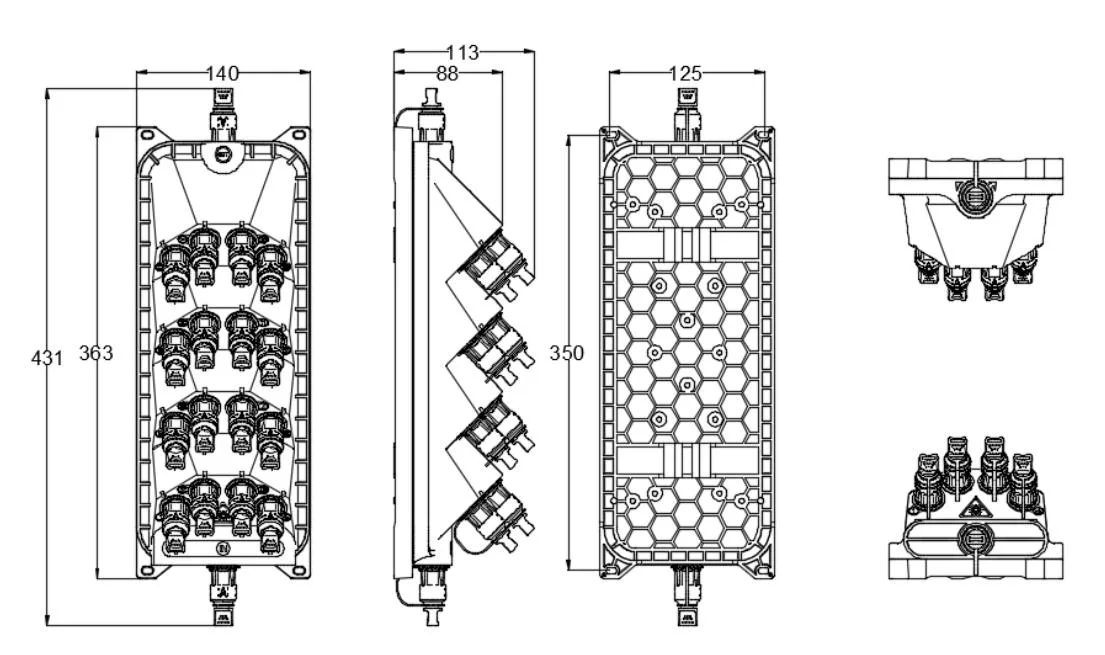

3.1 Mekaniska specifikationer

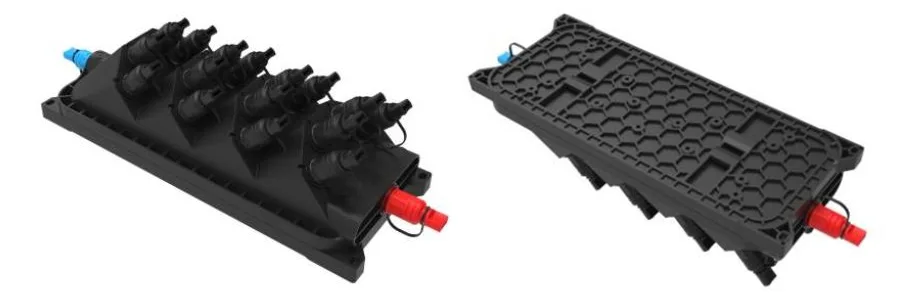

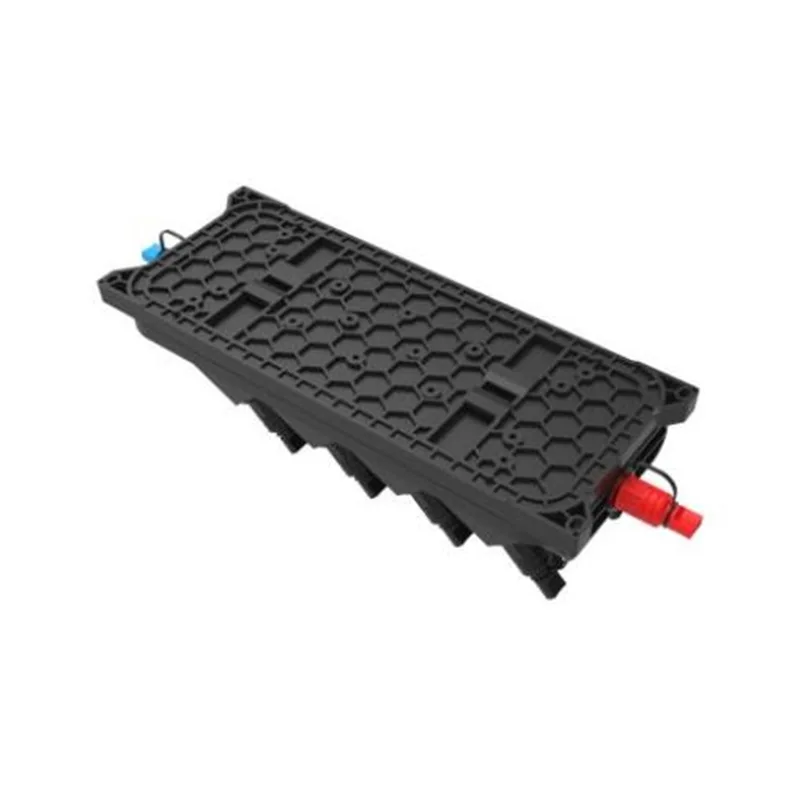

4. Produktbild

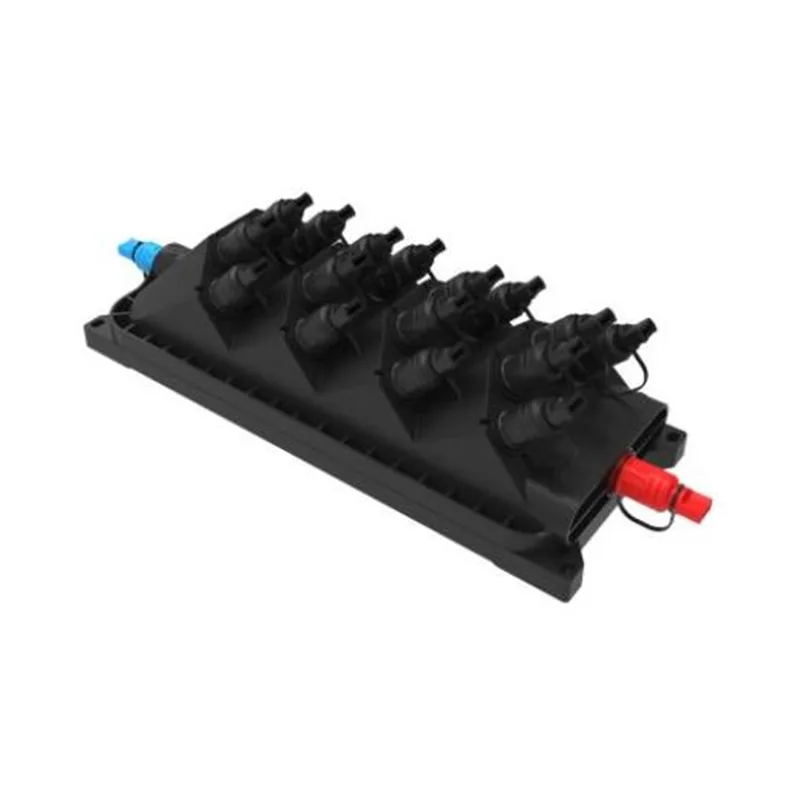

GFS-016-025C produktbild

5. Miljöegenskaper

Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

6. Installation

6.1. Väggmonterad installation

Borra 4 hål i väggen baserat på storleken i tabell 1, placera expansionsbult φ8*40, placera lådan för att matcha hålen och använd bult för att fästa.

Väggmonterad installation

6.2. Polmonterad installation

Fix 1 uppsättning av polringen till telekomstången

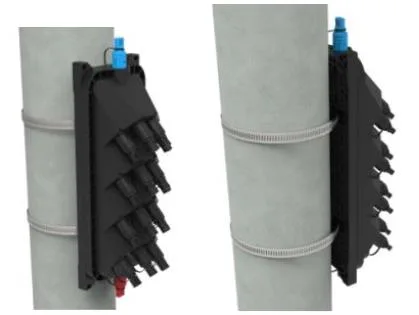

Polmonterad installation

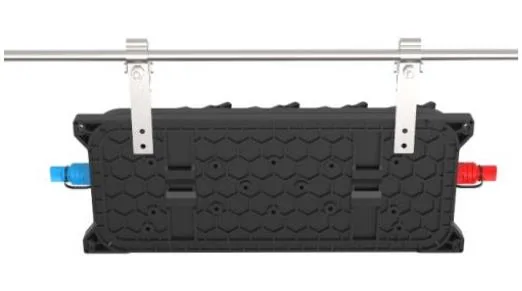

6.3 Overhead -strukturen

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Överhuvudstrukturen

7. Anslutningsdrift

7.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

7.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

7.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

7.4 Föransluten adapter - D

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

7.5 Föransluten adapter - E (a)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

7.6 Föransluten adapter -f

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

7.7 Föransluten adapter - G

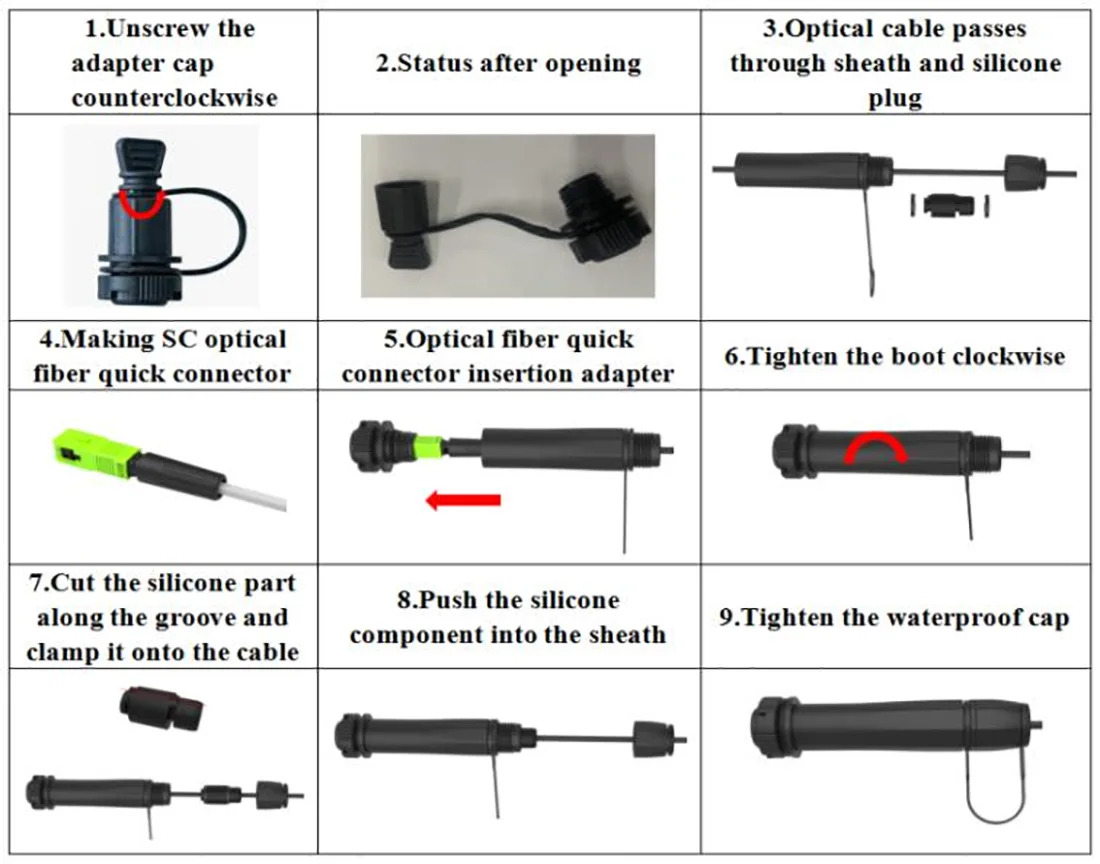

7.8 Föransluten adapter-H-1

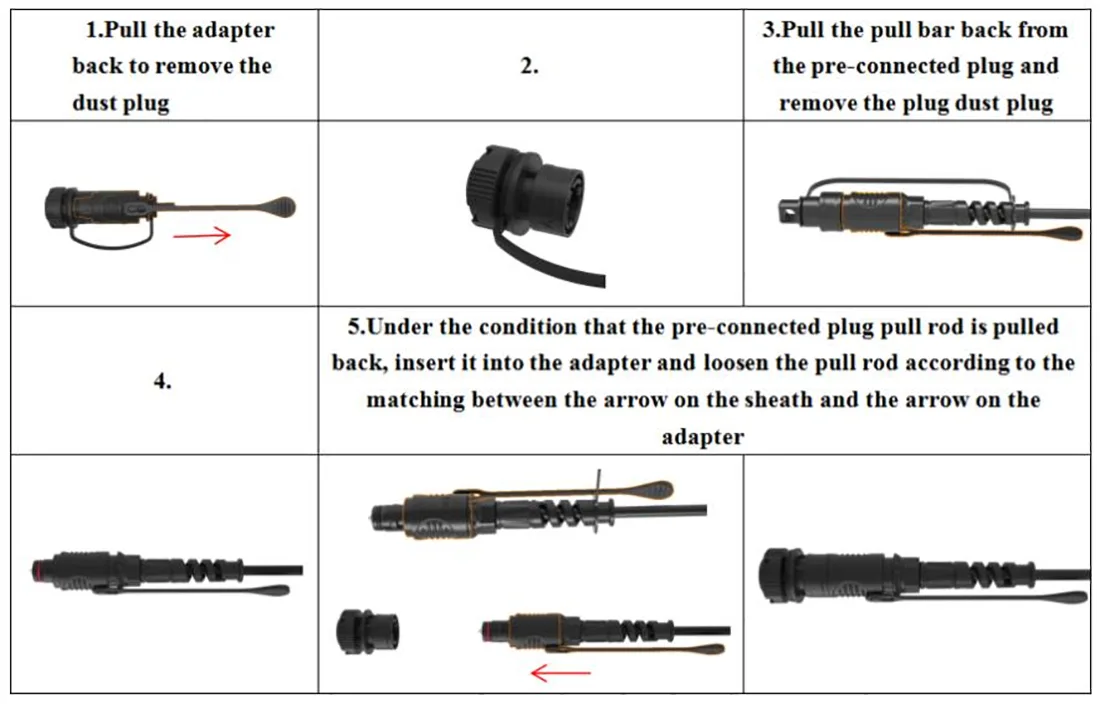

7.9 Föransluten adapter-J-1

8. Paket
