1.1 Beskrivning
Föransluten optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen, ge snabb och pålitlig anslutning, bra skydd och hantering för FTTX nätverk.
| Produktionstyp | Klassificering |
| GFS-016-009C | Föransluten fiberoptisk kabelfördelningslåda |

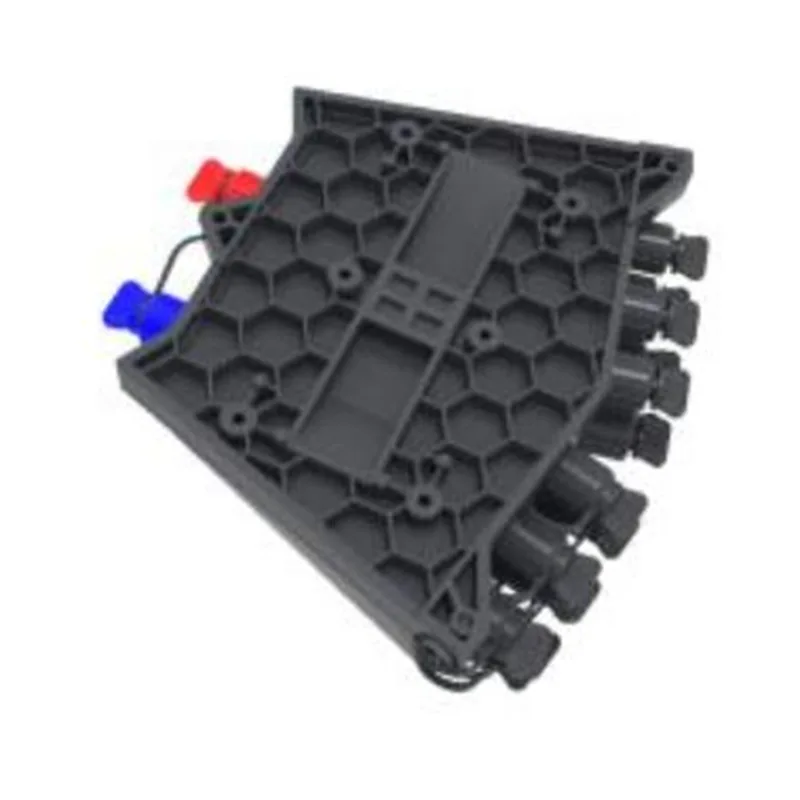

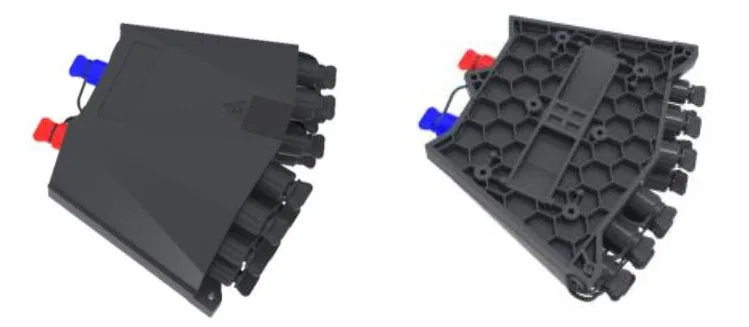

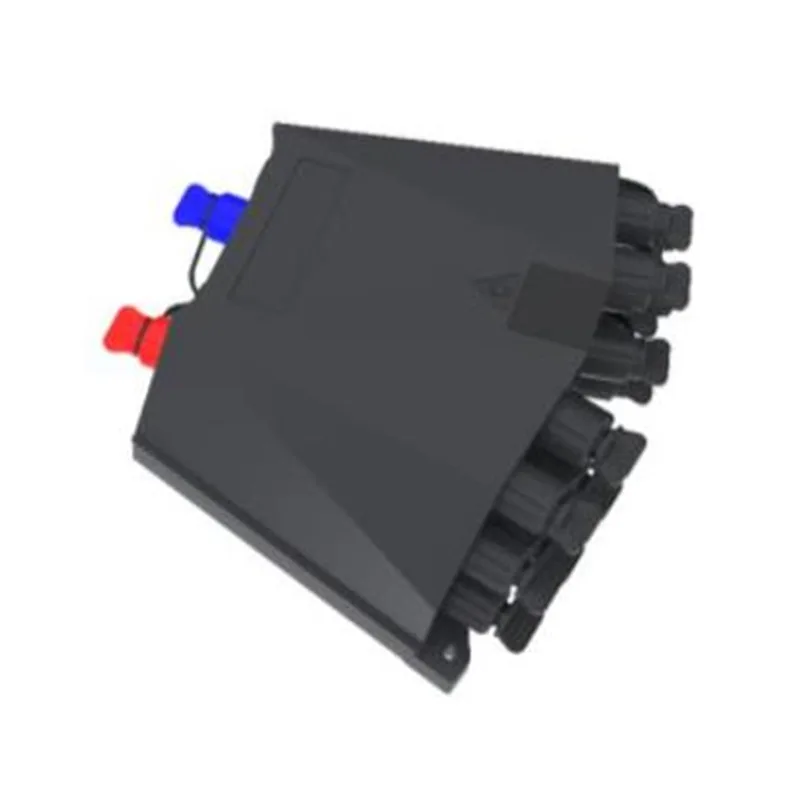

Utseende av GFS-016-009C
1.2 Standarder uppfyller
Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:
| That-t g.652 | Egenskaper för en optisk fiber |
| IEC 60794-1-1 | Optiska fiberkablar-del 1-1: Generisk specifikationsgeneral |
| IEC 60794-1-2 | Optiska fiberkablar-del 1-2: Generisk specifikationsbasisk optisk kabelprovning |
1.3 Applikationsmiljö
| Punkt | Värde |
| Driftstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagringstemperatur | -40ºC ～+65 ºC |
| Lufttryck | 70 ～ 106 kpa |
| Relativ luftfuktighet | ≤93 ％ (+40 ℃) |
1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.
2. Material: pp+gf.
3. Fuktsäker, vattentät, dammsäker, anti-aging.
4. Skyddsnivå upp till IP68.
5. Interiören är utrustad med 1x2 FBT -splitter+ 1x16 PLC -splitter eller 1x16 PLC Splitter.
6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.
3.1 Mekaniska specifikationer
| Punkt | Specifikationer | Anmärkning |
| Bostadsmaterial | Pp +gf | |
| Material av metalltillbehör | Rostfritt stål | |
| Extern dimension (mm) | 205*199*93mm | |
| Färg | Svart | |
| Installationshålposition (mm) | 194*133 | |
| Antal föranslutna adaptrar | 18 | |
| Spy | 1x2 FBT Splitter+ 1x16 PLC Splitter | |
| IP -klass | IP68 | |
| Brandfarlighet | Ul94-hb | Standard |
| Neutral Salt Spray Test (NSS) | 48 h |
4.1 Huvudsakliga optiska parametrar
| Spy | (Db) | Rl (db) | (Db) | Testmetod | |
| Spy | Distributionslåda | ||||
|
1*2 FBT (90/10) + 1* 16 plc splitter, med SCAPC -kontakt |
1*2 FBT (90%) | ≤1 | ≥55 | ≤1.2 |
Il: IEC61300-3-4 Metod B RL: IEC61300-3-6 Metod 1 |
| 1*2 FBT (10%) +1*16 plc |
≤24.8 | ≥55 | ≤25 | ||
|
1*2 FBT (80/20) + 1* 16 plc splitter, med SCAPC -kontakt |
1*2 FBT (80%) | ≤1. 4 | ≥55 | ≤1.6 | |
| 1*2 FBT (20%) +1* 16 plc |
≤21.6 | ≥55 | ≤21.8 | ||
|
1*2 FBT (70/30) + 1* 16 plc splitter, med SCAPC -kontakt |
1*2 FBT (70%) | ≤2.1 | ≥55 | ≤2.3 | |
| 1*2 FBT (30%) +1*16 plc |
≤19.6 | ≥55 | ≤19.8 | ||
|
1*2 FBT (60/40) + 1*16 plc splitter, med SCAPC -kontakt |
1*2 FBT (60%) | ≤2,8 | ≥55 | ≤3,0 | |
| 1*2 FBT (40%) +1*16 plc |
≤18.3 | ≥55 | ≤18,5 | ||
|
1*2 FBT (50/50) + 1* 16 plc splitter, med SCAPC -kontakt |
1*2 FBT (50%) | ≤3,7 | ≥55 | ≤3,9 | |
| 1*2 FBT (50%) +1* 16 plc |
≤17.2 | ≥55 | ≤17.4 | ||
|
1* 16 plc splitter, med SCAPC -kontakt |
1* 16 plc | ≤ 133.5 | ≥55dB | ≤ 133.7 | |
De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.
5.1 Produktkabel sätt:

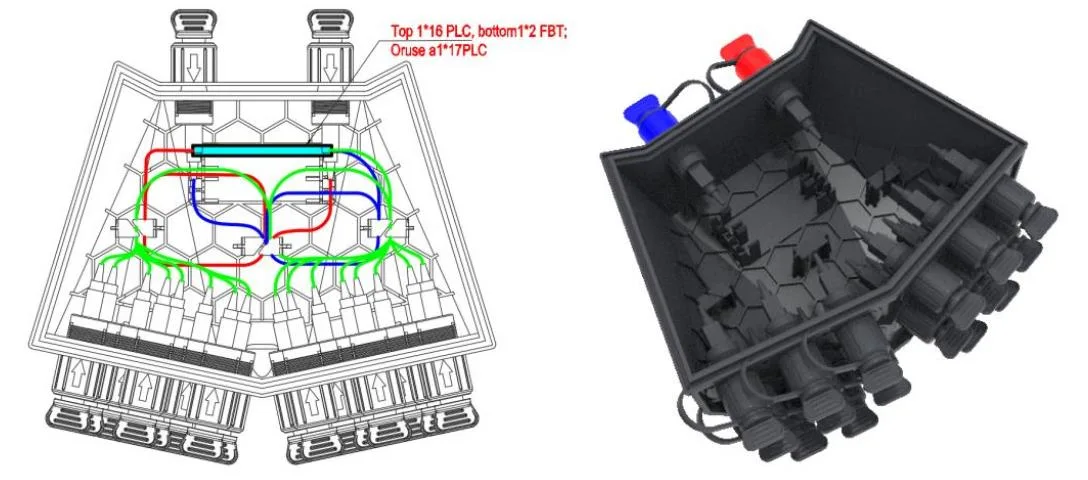

1 * 2 FBT + 1 * 16 PLC Splitter -kabelvägar
5.2 Tillbehör
| Inga. | Delnamn | Referensbild | Enhet | Kvantitet | Anmärkning |
| 1 | Användarnas manuella | / | datorer | 1 | I |
| 2 | Splitter testrapport | / | datorer | 1 | I |

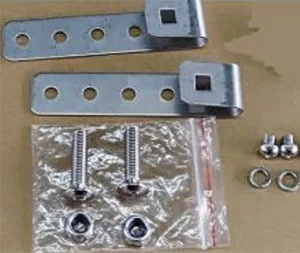

| 3 | Väggmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 4 | Polmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 5 | Flygmonterad sats |
|
uppsättning | 1 | Valfritt som kundens begäran |
Denna produkt uppfyller ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.
7.1. Väggmonterad installation

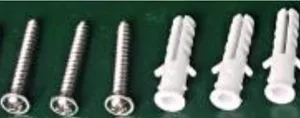

Borr 3 hål i väggen Enligt dimensionen, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.
Väggmonterad installation
7.2. Polmonterad installation

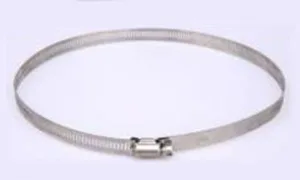

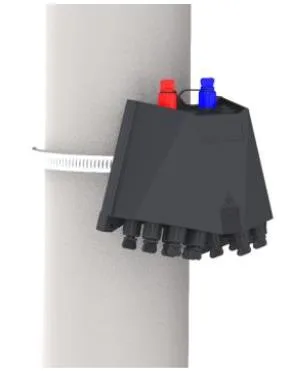

Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen
Polmonterad installation
7.3 Overhead -strukturen
Bind det installerade på chassit på det overhead som hängde på tråden och bultade sedan, förhindra att fallet faller av.
Överhuvudstrukturen
8.1 Föransluten adapter - A （E）
⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.
⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.
8.2 Föransluten adapter - B （XL）
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs
8.3 Föransluten adapter - c
⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.
⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.
⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.
8.4 Föransluten adapter - D
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.
⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.
8.5 Föransluten adapter - E (A)
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning
⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.
8.6 Föransluten adapter -f
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs.
8.7 Föransluten adapter - G
| Punkt | Material | Storlek (mm) | Kvantitet | Bruttovikt (kg) |
| Oberoende produktförpackning | Kartong | 225x210x115 | 1 | 0.8 |
| Yttre förpackningskartong | Kartong | 470x440x615 | 20 | 17 |
| Obs: Utan droppkabellagringsbricka | ||||
