Föransluten fiberoptisk kabelfördelning Box GFS-016-007C

1. Allmänt

1.1 Beskrivning

Föransluten optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX nätverk.

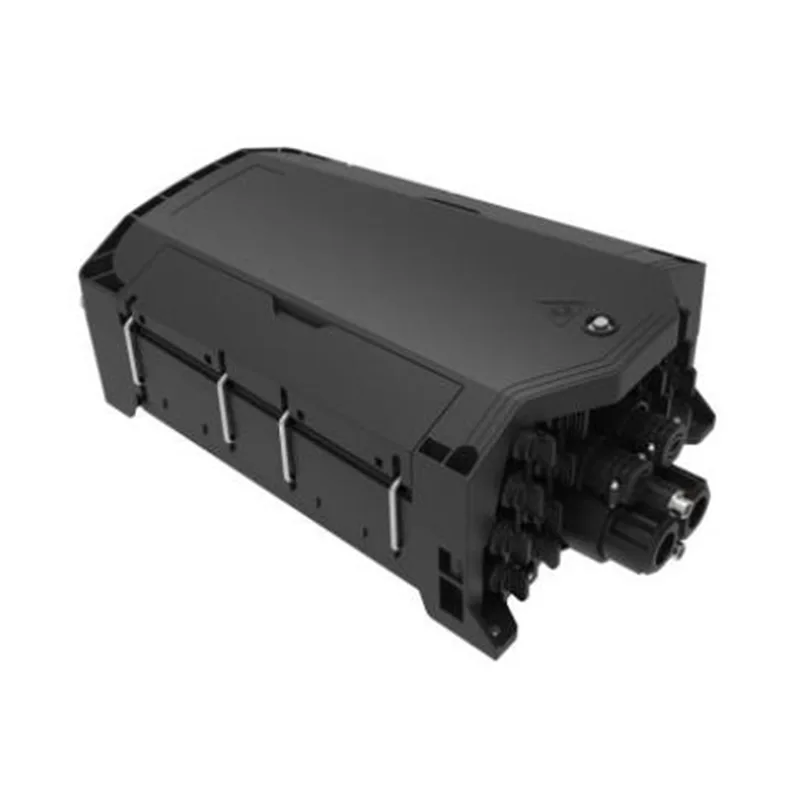

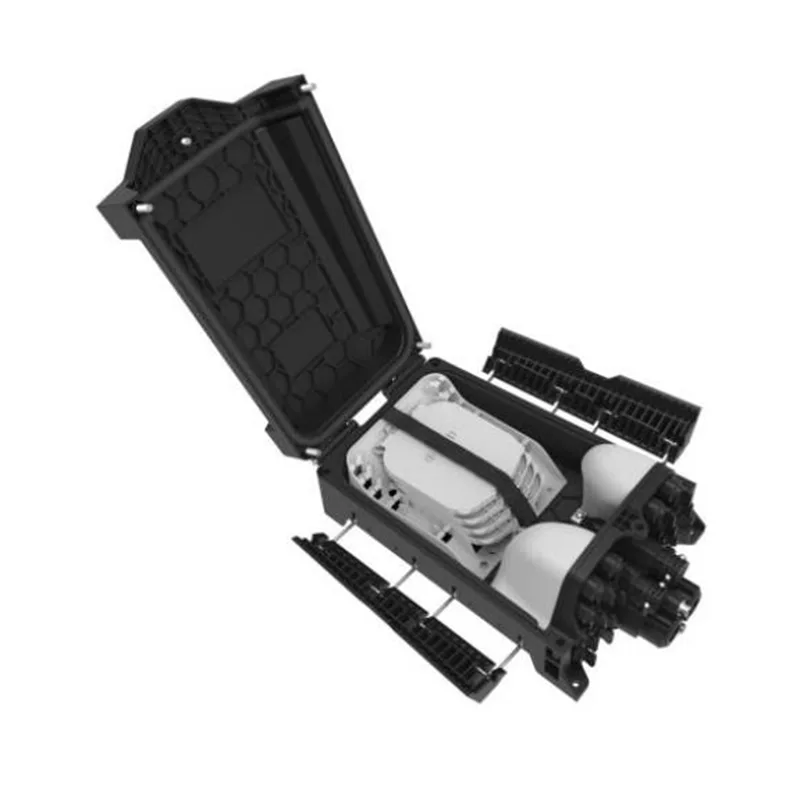

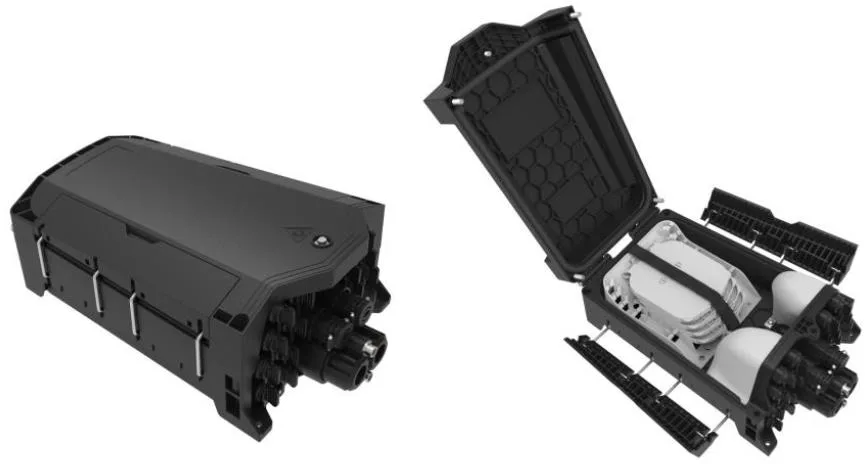

Utseende av GFS-016-007C

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.

2. Material: pp+gf.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP68.

5. 1 oval optisk kabelinmatning, 2 grenens optiska kabelposter och 16 föranslutna adaptrar.

6. Olika typer av skarvbrickor finns tillgängliga.

7. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

3. Specifikationer

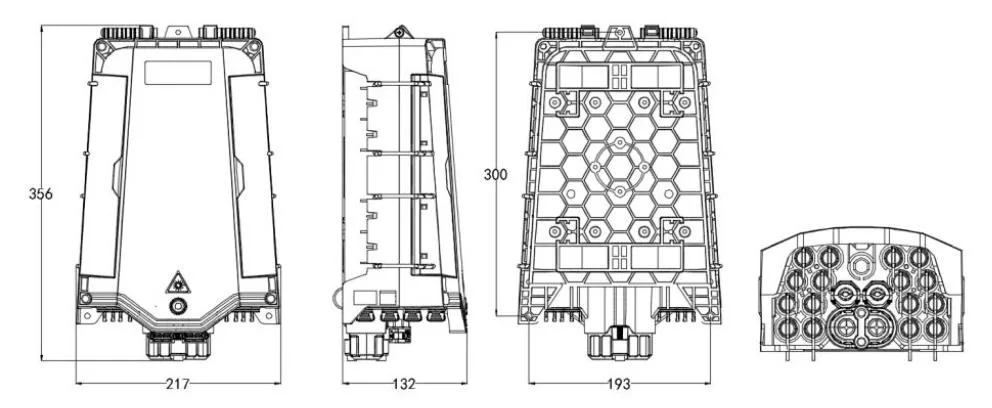

3.1 Mekaniska specifikationer

4. Konfiguration

4.1 Huvudsakliga optiska parametrar

De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.

5. Produktbild

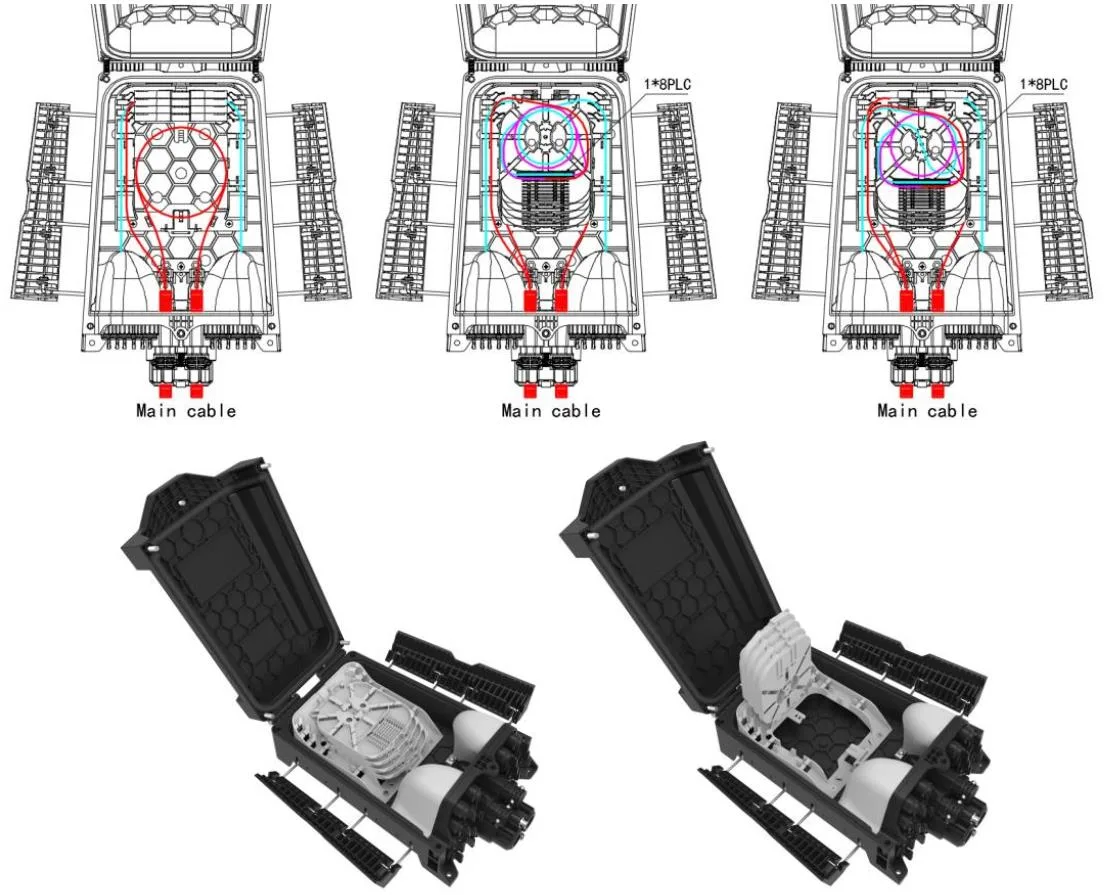

5.1 Produktkabel sätt:

GFS-016-007C Routing Diagram

5.2 skarvningsbricka

Punkt	Skarvningsbricka a	Skarvningsbricka B	Skarvningsbricka c
Dimensioner (H*W*D, MM)	121 * 101 * 4	125*101*8	125*101*8
Nettovikt (kg)	0.017	0.026	0.026
Färg	Pantone 428c	Pantone 428c	Pantone 428c
Material	PC+ABS/ABS	PC+ABS/ABS	PC+ABS/ABS
Skarpkapacitet för ett fack (kärnor)	12  (1 lager av krympbar skyddshylsa)	16  (2 lager av krympbar skyddshylsa)	2 (2 lager av krympbar skyddshylsa)
Splittringsförmåga (Datorer)	/	1  (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm)	2 (PLC 1x2, 1x4, 1x8, 0,9mm fiber, 60x7x4mm), 1 (PLC 1x16, 0,9mm fiber, 60x12x4mm), 1  (1*2 FBT, 0,9 mm fiber, Ø3*60mm)
Maximal (PCS)	8	4	4
Standard (PCS)	/	4	/

Notera:

1. Ovanstående brickor kan blandas efter krav.

2. Konfigurationsregler: 2A = 1B = 1C Typerna av fiberskivor ökar kontinuerligt

5.3 Tillbehör

Inga.	Delnamn	Referensbild	Enhet	Kvantitet	Anmärkning
1	Användarnas manuella	/	datorer	1	I
2	Splitter testrapport	/	datorer	1	I

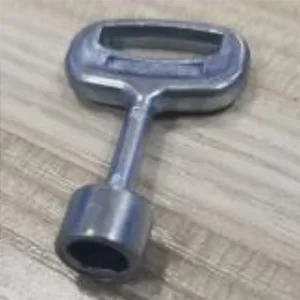

3	Nyckel		datorer	1	"D" -typ

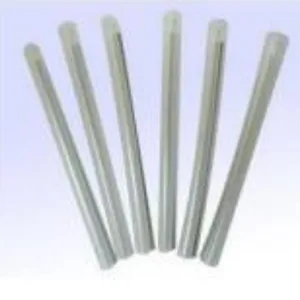

4	Värmekränkbar skyddshylsa		datorer	16	L = 45 mm, valfritt som kundens begäran

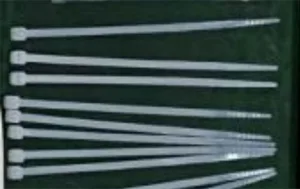

5	Nylonkabelbindning		datorer	10	3x100mm

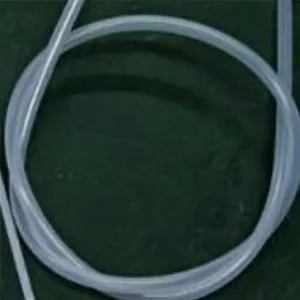

6	Bara fiberskyddsrör		datorer	1	OD5mm x 50 cm
7	Väggmonterad kit		uppsättning	1	Valfritt som kundens begäran. (Utökad plastplugg φ8x40mm, phillips självklappningsskruvar M5x40mm.)

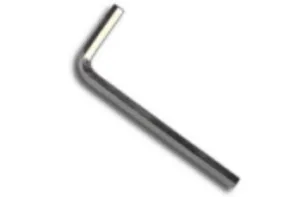

8	M6 Allen -nyckel		datorer	1	M6

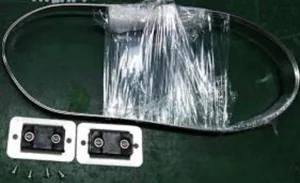

9	Polmonterad kit		uppsättning	1	Valfritt som kundens begäran
10	Flygmonterad sats		uppsättning	1	Valfritt som kundens begäran

6. Miljöegenskaper

Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

7. Installation

7.1. Väggmonterad installation

Borr 3 hål i väggen enligt dimensionen i tabell 3.1, placera expansionspluggen7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.

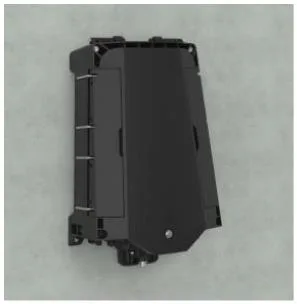

Väggmonterad installation

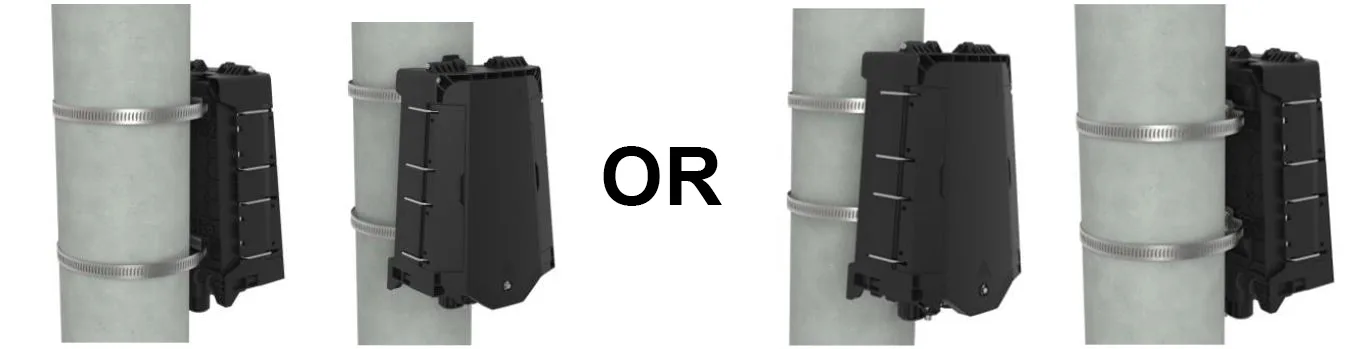

7.2. Polmonterad installation

Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen

Polmonterad installation

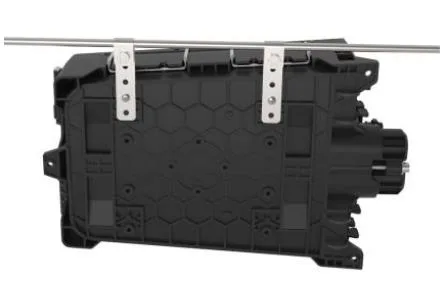

7.3 Väggmonterad installation (med droppkabellagringsbricka)

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Överhuvudstrukturen

8. Anslutningsdrift

8.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

8.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

8.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

8.4 Föransluten adapter - D

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

8.5 Föransluten adapter - E (A)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

8.6 Föransluten adapter -f

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

8.7 Föransluten adapter - G

9. Paket

1 st i en bubbelväska, 480*400 mm;

1 st i en liten kartong, 365*225*145mm, bruttovikt är 2,1 kg;

8st i en stor korrugerad kartong, 470*385*615 mm, bruttovikt är 18 kg.
