1.1 Beskrivning
Förbunden optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.
| Produktionstyp | Klassificering |
| GFS-008-013C | Föransluten fiberoptisk kabelfördelningslåda |

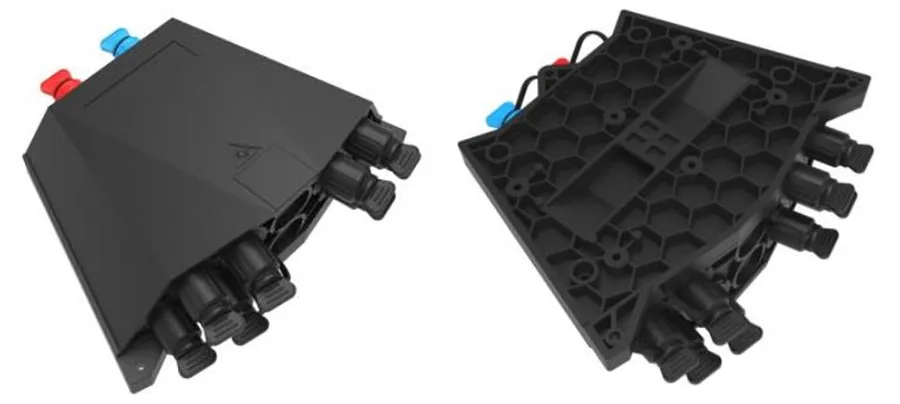

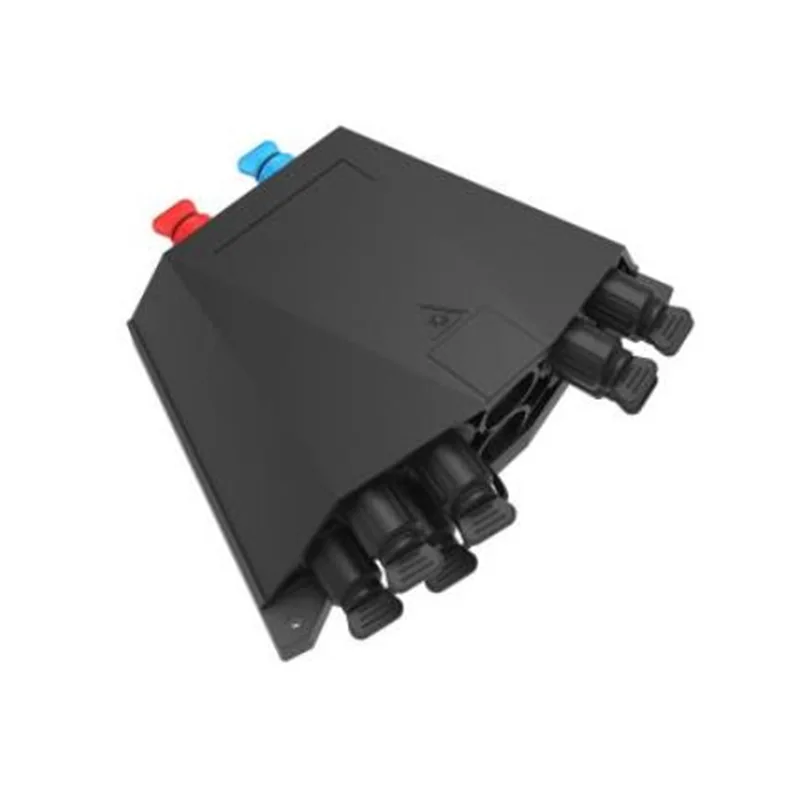

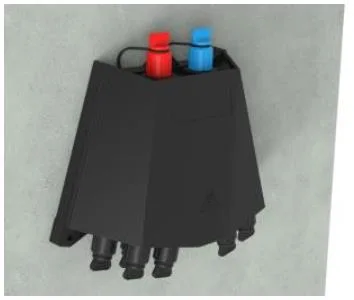

Utseende av GFS-008-013C
1.2 Standarder uppfyller
Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:
| That-t g.652 | Egenskaper för en optisk fiber |
| IEC 60794-1-1 | Optiska fiberkablar-del 1-1: Generisk specifikationsgeneral |
| IEC 60794-1-2 | Optiska fiberkablar-del 1-2: Generisk specifikationsbasisk optisk kabelprovning |
1.3 Applikationsmiljö
| Punkt | Värde |
| Driftstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagringstemperatur | -40ºC ～+65 ºC |
| Lufttryck | 70 ～ 106 kpa |
| Relativ luftfuktighet | ≤93 ％ (+40 ℃) |
1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.
2. Material: pp+gf.
3. Fuktsäker, vattentät, dammsäker, anti-aging.
4. Skyddsnivå upp till IP68.
5. Interiören är utrustad med 1x2 FBT -splitter+ 1x8 PLC -splitter eller 1x8 plc splitter.
6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.
3.1 Mekaniska specifikationer
| Punkt | Specifikationer | Anmärkning |
| Bostadsmaterial | Pp +gf | |
| Material av metalltillbehör | Rostfritt stål | |

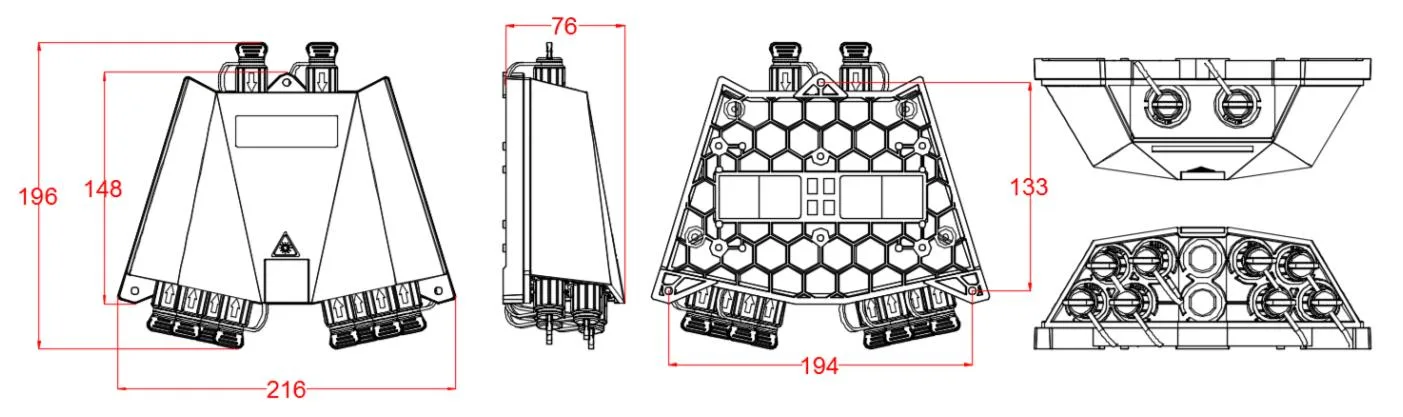

| Extern dimension (mm) | 216*196*148mm | |
| Färg | Svart | |
| Installationshålposition (mm) | 194*133 | |
| Antal föranslutna adaptrar | 10 | |
| Spy | 1x2 FBT -splitter+ 1x8 plc splitter | |
| IP -klass | IP68 | |
| Brandfarlighet | Ul94-hb | Standard |
| Neutral Salt Spray Test (NSS) | 48 timmar |
Huvudoparametrar
| Spy | (Db) | Rl (db) | (Db) | Testmetod | |
| Spy | Distributionslåda | ||||
|
1*2 FBT (90/10) + 1*8 PLC Splitter, med SCAPC -kontakt |
1*2 FBT (90%) | ≤0,83 | ≥55 | ≤1.03 |
Il: IEC61300-3-4 Metod B RL: IEC61300-3-6 Metod 1 |
|
1*2 FBT (10%) +1* 8 PLC |
≤21,7 | ≥55 | ≤21,9 | ||
|
1*2 FBT (80/20) + 1*8 PLC Splitter, med SCAPC -kontakt |
1*2 FBT (80%) | ≤1. 4 | ≥55 | ≤1.6 | |
| 1*2 FBT (20%) +1*8 PLC |
≤18.3 | ≥55 | ≤18,5 | ||
|
1*2 FBT (70/30) + 1*8 PLC Splitter, med SCAPC -kontakt |
1*2 FBT (70%) | ≤2.1 | ≥55 | ≤2.3 | |
| 1*2 FBT (30%) +1*8 PLC |
≤16,5 | ≥55 | ≤16,7 | ||
|
1*2 FBT (60/40) + 1*8 PLC Splitter, med SCAPC -kontakt |
1*2 FBT (60%) | ≤2,8 | ≥55 | ≤3 | |
| 1*2 FBT (40%) +1*8 PLC |
≤15.2 | ≥55 | ≤15.4 | ||
| 1*2 FBT (50/50) + 1*8 PLC Splitter, med SCAPC -kontakt |
1*2 FBT (50%) | ≤3,8 | ≥55 | ≤4,0 | |
| 1*2 FBT (50%) +1*8 PLC |
≤14.3 | ≥55 | ≤14.5 | ||
|
1*8 plc splitter, med SCAPC -kontakt |
1*8 PLC | ≤10,5 | ≥55dB | ≤10,7 | |
De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.
5.1 Produktkabel sätt:

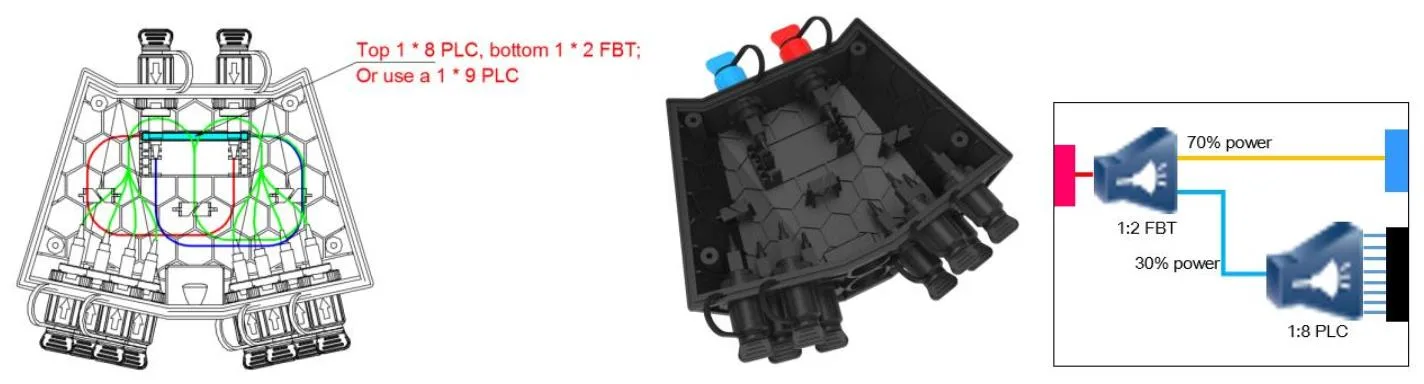

1 * 2 FBT + 1 * 8 PLC Splitter -kabelvägar
5.2 Tillbehör
| Inga. | Delnamn | Referensbild | Enhet | Kvantitet | Anmärkning |
| 1 | Användarnas manuella | / | datorer | 1 | I |
| 2 | Splitter testrapport | / | datorer | 1 | I |
| 3 | Väggmonterad kit |
 |
uppsättning | 1 | Valfritt som kundens begäran |
| 4 | Polmonterad kit |
 |
uppsättning | 1 | Valfritt som kundens begäran |

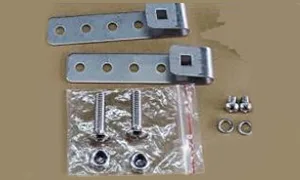

| 5 | Flygmonterad utrustning |
 |
uppsättning | 1 | Valfritt som kundens begäran |
Denna produkt uppfyller ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.
7.1. Väggmonterad installation

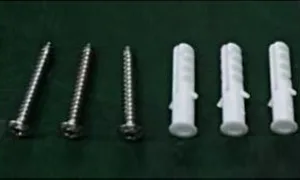

Borr 3 hål i väggen Enligt dimensionen, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.
Väggmonterad installation
7.2. Polmonterad installation

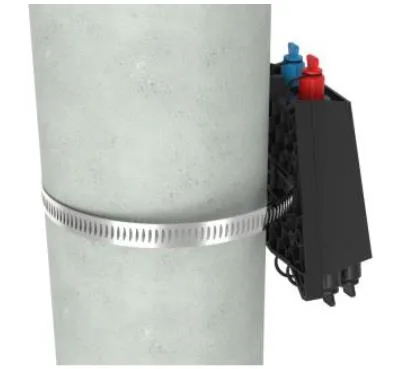

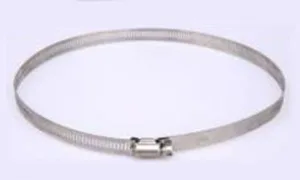

Passera bågringen genom bakplattan och fixa den på telekommunikationsstolen.
Polmonterad installation
7.3. Överhuvudstrukturen

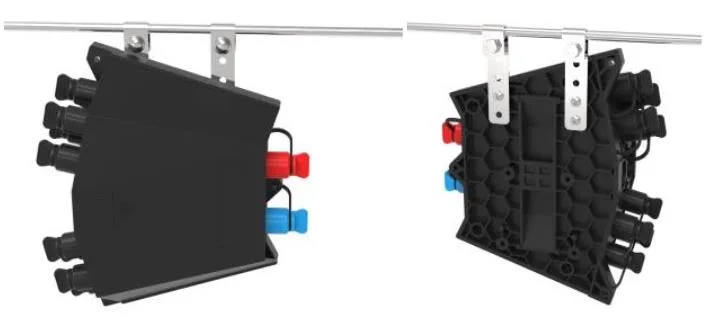

Bind det installerade på chassit på det overhead som hängde på tråden och bultade sedan, förhindra att fallet faller av.
Överhuvudstrukturen
8.1 Föransluten adapter - A （E）
⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.
⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.
8.2 Föransluten adapter - B （XL）
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs
8.3 Föransluten adapter - c
⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.
⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.
⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.
8.4 Föransluten adapter - D
⚫ Vrid den förbundna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.
⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.
8.5 Föransluten adapter - E (A)
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning
⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.
8.6 Föransluten adapter -F (SC)
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs.
8.7 Föransluten adapter - G
| Punkt | Material | Storlek (mm) | Kvantitet | Bruttovikt (kg) |
| Oberoende produktförpackning | Kartong | 225x205x90 | 1 | 0.6 |
| Yttre förpackningskartong | Kartong | 470x430x490 | 20 | 13 |
| Obs: Utan droppkabellagringsbricka | ||||
