Föransluten fiberoptisk kabelfördelning Box GFS-004-007C

1. Allmänt

1.1 Beskrivning

Förbunden optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen ger snabb och pålitlig anslutning, bra skydd och hantering för FTTX-nätverket.

GFS-004-007C

1.2 Standarder uppfyller

Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:

1.3 Applikationsmiljö

2. Egenskaper

1. Det nedre skalet och övre locket svetsas av svetsning av varmplatta, vilket inte är avtagbart.

2. Material: pp+gf.

3. Fuktsäker, vattentät, dammsäker, anti-aging.

4. Skyddsnivå upp till IP68.

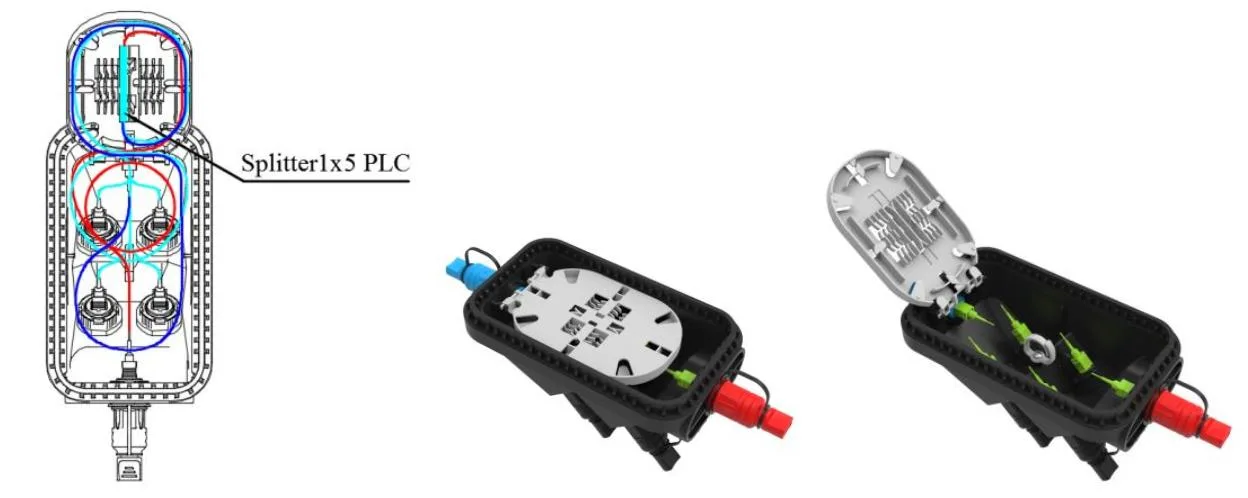

5. Interiören är utrustad med 1x2 FBT -splitter+ 1x4 PLC -splitter eller 1x4 PLC Splitter.

6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

3. Specifikationer

3.1 Mekaniska specifikationer

4. Konfiguration

Huvudoparametrar

De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas enligt krav.

5. Produktbild

5.1 Produktkabel sätt:

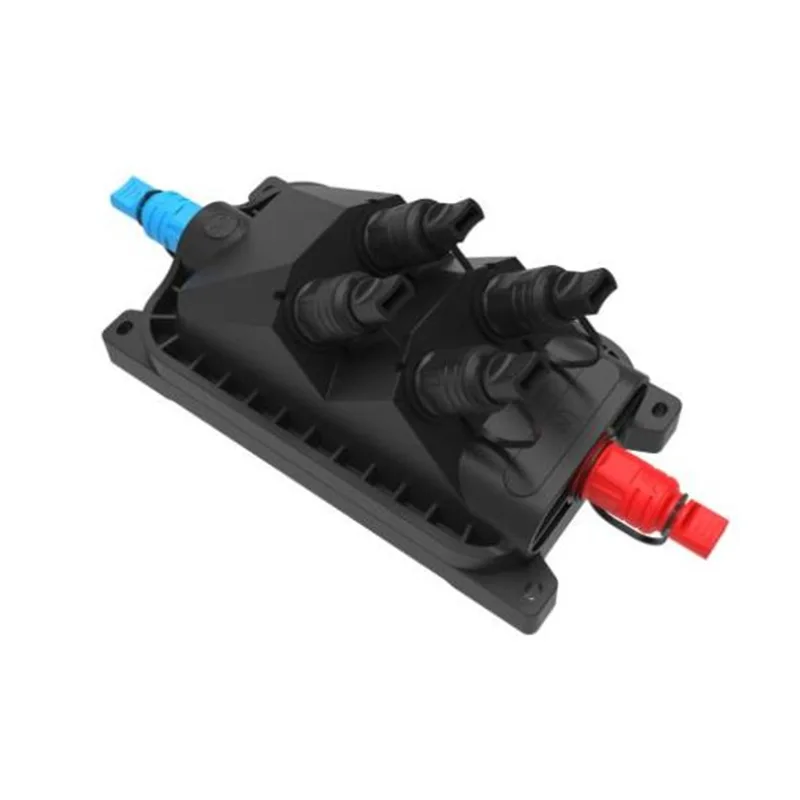

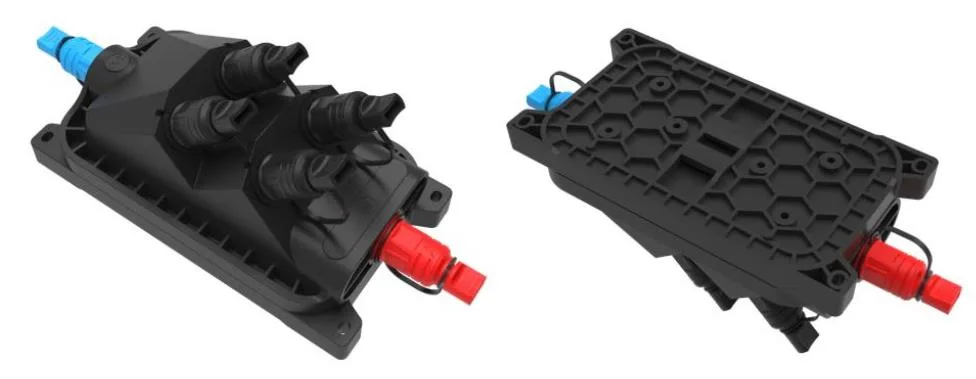

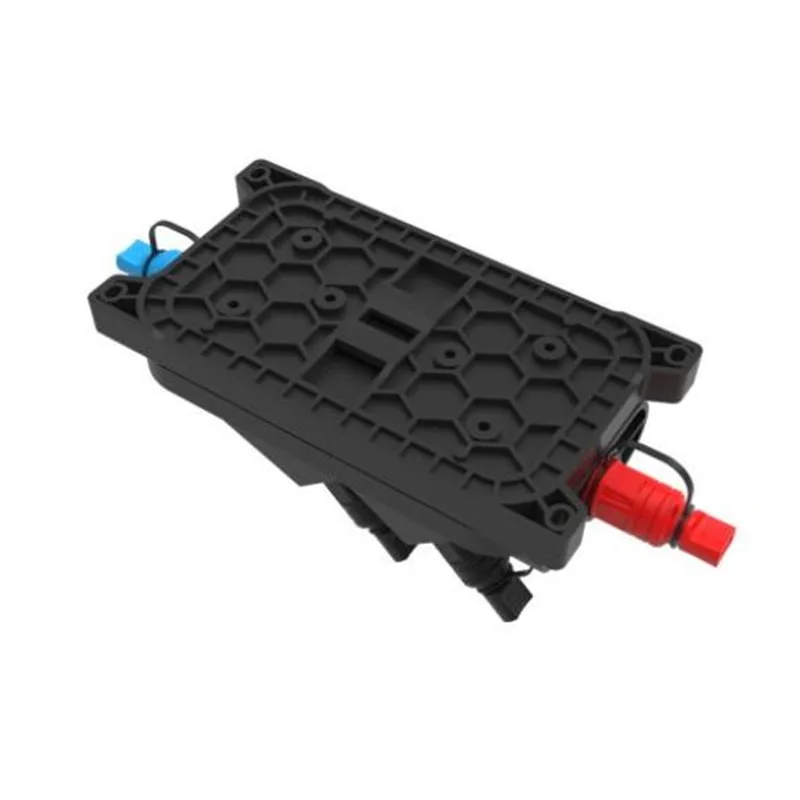

GFS-004-007C produktbild

6. Miljöegenskaper

Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

7. Installation

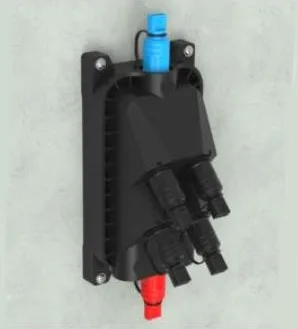

7.1. Väggmonterad installation

Borra 4 hål i väggen baserat på storleken i tabell 1, placera expansionsbult φ8*40, placera lådan för att matcha hålen och använd bult för att fästa.

Väggmonterad installation

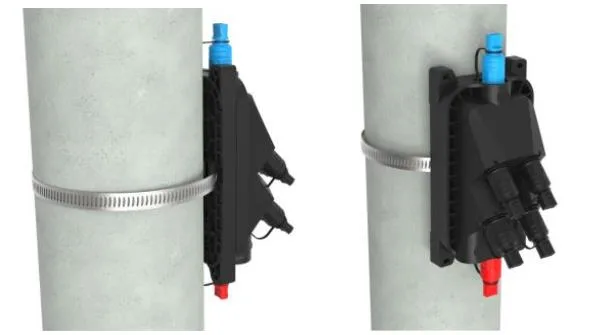

7.2. Polmonterad installation

Fix 1 uppsättning av polringen till telekomstången

Polmonterad installation

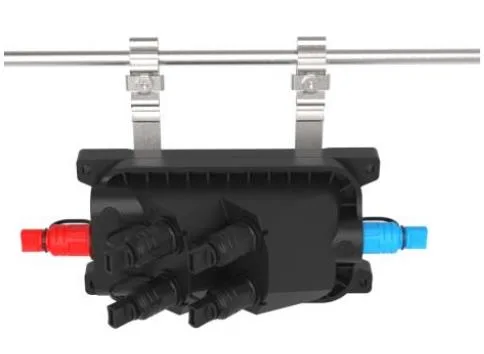

7.3. Överhuvudstrukturen

Bind de två som är installerade på chassit på det överig hängande på tråden och bultade sedan, förhindra att fallet faller av.

Överhuvudstrukturen

8. Anslutningsdrift

8.1 Föransluten adapter - A （E）

⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.

⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.

8.2 Föransluten adapter - B （XL）

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs

8.3 Föransluten adapter - c

⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.

⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.

⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.

8.4 Föransluten adapter - D

⚫ Vrid den förbundna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.

⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.

8.5 Föransluten adapter - E (A)

⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning

⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.

8.6 Föransluten adapter -f

⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;

⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;

⚫ Sätt i snäpppluggen i manteln;

⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;

⚫ Skruva läderkabelklämmorna på manteln medurs.

8.7 Föransluten adapter - G

8.8 Föransluten adapter-H-1

8.9 Föransluten adapter-J-1

9. Paket
