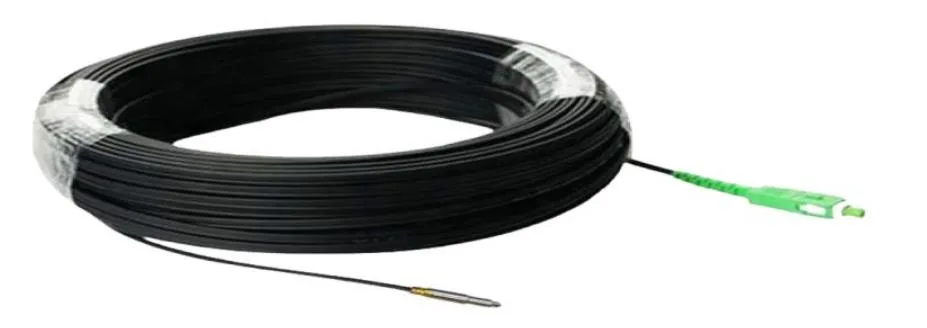

Mini SC/APC Patch Cord är en optisk fiberanslutningskabel med en kompakt SC/APC-kontakt. Den är konstruerad för att ge låga insättningsförluster och hög returförlust, vilket säkerställer signalintegritet över ett brett utbud av optiska nätverk. Vår produkt tillverkas under strikt kvalitetskontroll för att möta kraven från moderna FTTX/FTTH-system och passiva optiska nätverk (PON).
FTTX / FTTH-system
Ethernet-nätverk
CATV-länkar
Optisk signalfördelning
Passiva optiska nätverk (PON)
Låg insättningsförlust, hög returförlust
Hög repeterbarhet och utbytbarhet
100 % testad för insättning, returförlust, ändyta och interferens
Stark mekanisk uthållighet
Uppfyller Telcordia GR-326-Core-standarder
Snabb och enkel installation för kabeldragning genom vägg
Bibehåller stabil prestanda i täta kabelmiljöer
| Konstruktioner | Enhet | Beskrivningar | ||||
| Antal fibrer | Simplex | |||||
| Våglängd | nm | 1310/1550 | ||||
| Insättningsförlust | dB | ≤0,30 | ||||
| Avkastningsförlust | dB | ≥60 (APC) | ||||
| Kabeljacka färg | Svart, eller anpassningsbar | |||||
| Kabel Ytterdiameter | mm | φ3,0±0,1 | ||||
| Fiberläge | Enkelläge: G657 B3 | |||||
| Material för kabeljacka | TPU, UVesisn. | |||||
| Kabelvikt | kg/km | 8,5 (ca) | ||||
| Utskrift av innehåll | Anpassningsbar | |||||
| Längd | m | 80 eller Anpassningsbar (Tolerans: ±0,5 m) |
||||
| Kontakttyp | Input: | Mini SC/APC-kontakt | ||||
| Produktion: | SC/APC-kontakt | |||||
| Driftstemperatur | ℃ | -20°C ~ +60℃ | ||||
| Förvaringstemperatur | ℃ | -40℃ ~ +85℃ | ||||
| Föremål | Beskrivningar | |
| Optisk fiber | Typ av fiber | ITU-T G.657B3 enkelläge |
| Kärndiameter (μm) | 8-11 μm | |
| Beklädnadsdiameter (μm) |
125,0±0,7μm | |
| Beläggningsdiameter (μm) | 245±10μm (före färgad) 250±15μm (färgad) |
|
| Modefältets diameter | 8,6~8,8±0,4μm @1310nm 9,6~9,8±0,5μm @1550nm |
|
| Verksamma våglängder | 1260~1625nm | |
| Färg | Blå | |
| Kabeldämpning | ≤0,35dB/km λ= 1310 nm ≤0,25dB/km λ = 1550 nm ≤0,26dB/km λ = 1625 nm |
|
| Fiberantal | 1 | |
| Glastillverkare | ||

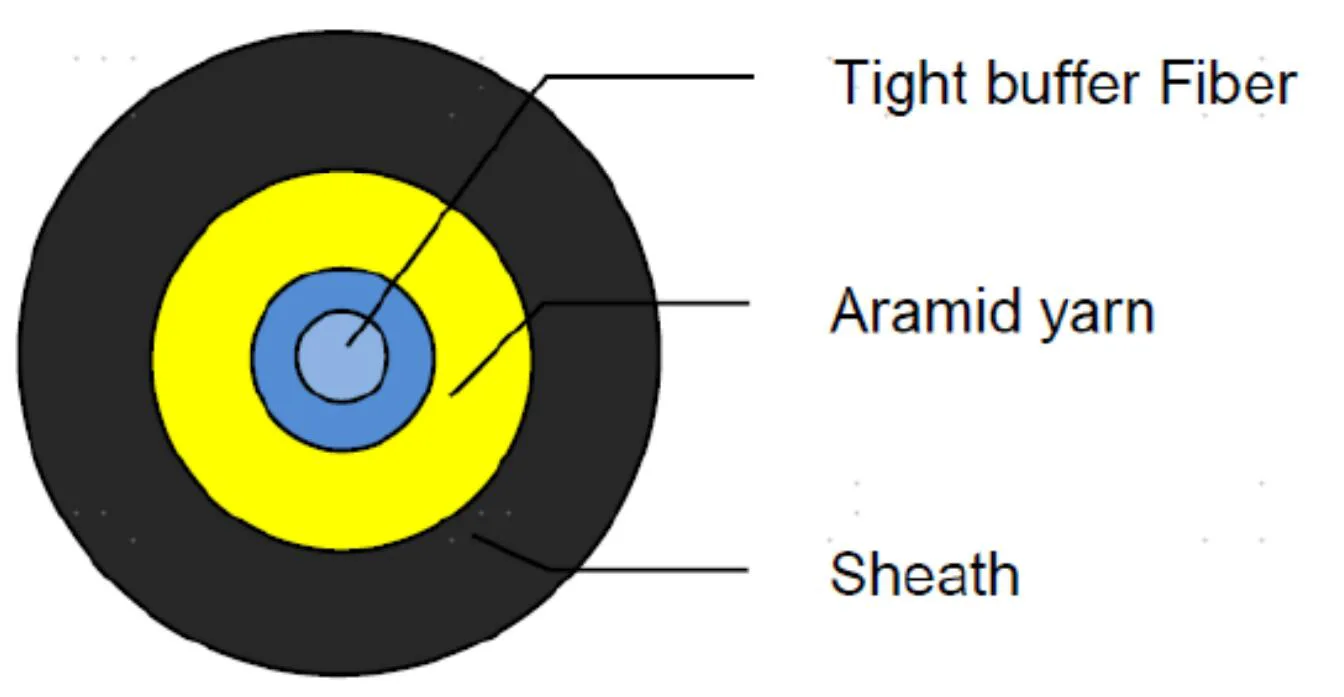

| Tät buffertfiber | Diameter | 0,90±0,05 mm |
| Färg | Blå | |
| Material | LSZH | |
| Ytterjacka | Diameter | 3,0±0,1 mm |
| Tjocklek | 0,8±0,1 mm | |
| Färg | Svart | |
| Material | TPU, UV-beständig. | |
| Styrka medlem | Material | Aramidgarn |
| Spänna | 1 | 80m |
| Installation häng | / | 1 % |
| Max.vindhastighet | / | 50 km/h |
| Vikt | / | 8,4 kg/km |
| Drift dragspänning | 1 | 200N |
| Max.dragspänning | / | 1000N |
| Kabelapplikation | / | Utomhus, Antenn, kanalinstallation Självförsörjande |
Precisionspolering

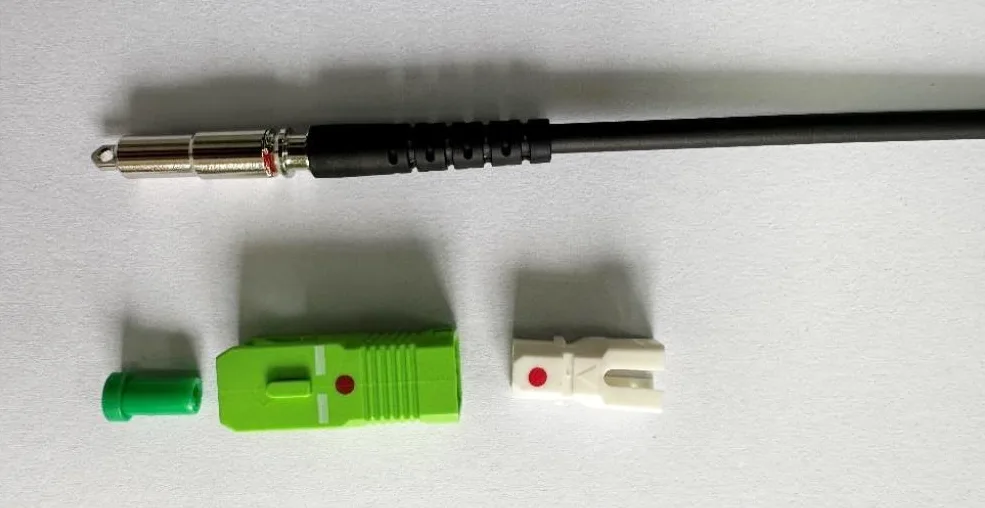

Våra Mini SC/APC-kontakter genomgår exakt vinkelpolering för minimal ryggreflektion och överlägsen optisk prestanda.
Hållbarhet och pålitlighet
Kabelmanteln är konstruerad för att motstå böjning, dragpåkänning och miljöslitage, vilket säkerställer lång livslängd i krävande installationer.
Enkel integration
Patchkabeln stöder snabb distribution och omkonfigurering, idealisk för tjänsteleverantörer, nätverksintegratörer och företagsinställningar.
Kvalitetssäkring
Varje Orientalfiber Mini SC/APC Patch Cord testas till 100 % för insättningsförlust, returförlust och inspektion av ändsidan innan de lämnar fabriken, vilket garanterar konsekvent prestanda.
Identifiera nätverksportarna och nödvändig kabellängd.
Anslut SC/APC-kontakterna ordentligt till de avsedda enheterna.
Undvik överdriven böjning eller vridning för att bibehålla optimal signalkvalitet.
Använd korrekt kabelhantering för att organisera flera sladdar i högdensitetsmiljöer.
F: Kan Mini SC/APC Patch Cord användas utomhus?
S: Ja, med en LSZH-jacka eller utomhusklassad jacka tål den vanliga utomhusförhållanden.
F: Vilka fibertyper stöds?
S: Patchkabeln stöder både G.657 och G.652 singelmodsfibrer, som vanligtvis används i FTTX- och PON-nätverk.
F: Kan vi anpassa kabellängden?
S: Ja, längder från 0,5 meter upp till 20 meter finns tillgängliga. Kontakta oss för specifika krav.
