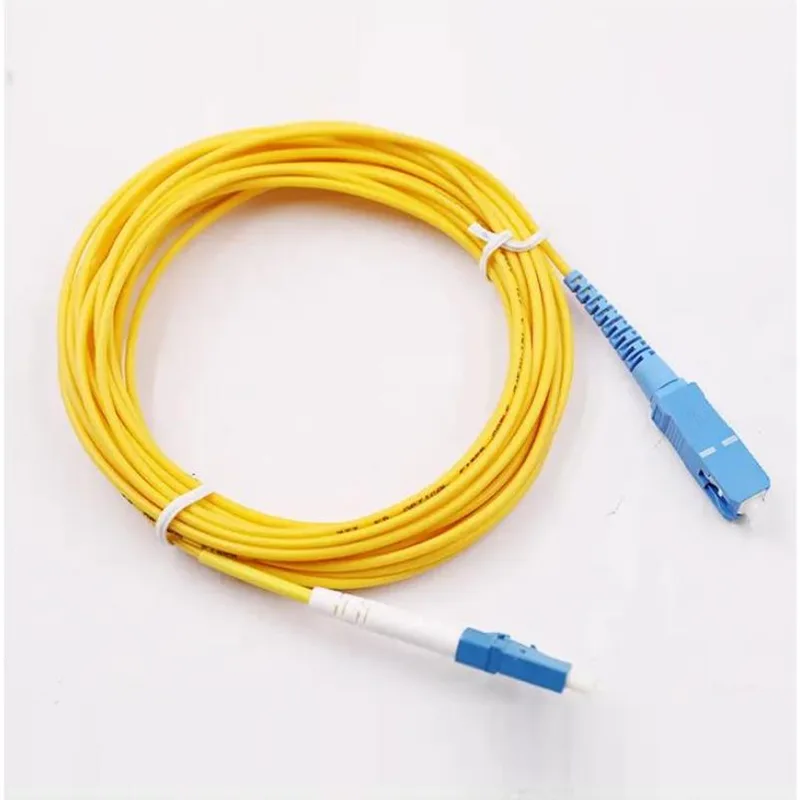

Konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar

Orientalfiber Konventionella SC/UPC-LC/UPC 3,0 mm patchkablar är enkelläges fiberoptiska patchkablar med SC/UPC och LC/UPC-kontakter i båda ändar, med en kabelmantel med en diameter på 3,0 mm. Dessa patch-kablar är 100 % fabriksterminerade och testade, vilket säkerställer konsekvent prestanda och stabil signalöverföring. Produkten använder jacka med låg rökfri halogen (LSZH), vilket är miljövänligt och säkert, lämpligt för olika inomhus- och semi-utomhusapplikationsscenarier. Orientalfiber Konventionella SC/UPC-LC/UPC 3,0 mm patchkablar är designade för att möta de grundläggande behoven av optiska nätverksanslutningar, med pålitlig kvalitet och lång livslängd.

Kärnfunktioner

1. Högprecisionskontakt: Patch-kablarna är utrustade med högprecisions SC- och LC-enfiberkontakter, som använder keramiska hylsor för att säkerställa noggrann inriktning av optiska fibrer, minska signalförlusten och förbättra stabiliteten i signalöverföringen. Kontakterna är designade med en push-pull spärrmekanism, som är lätt att koppla in och ur, och effektivt kan förhindra oavsiktlig urkoppling under användning.

2. UPC End Face Polish: Kontaktens ändyta är polerad med UPC-teknik, som har en mikrokonvex yta, vilket säkerställer god kontakt mellan de optiska fibrernas ändytor, vilket minskar bakreflektion och returförlusten är inte mindre än 50dB, vilket uppfyller kraven för höghastighets- och långdistanssignalöverföring.

3. Single Fiber Design: Alla kontakter av Orientalfiber Conventional SC/UPC-LC/UPC 3,0 mm Patch Cords är enkelfiberkontakter, som är lämpliga för enkelläges optisk signalöverföring, matchande ITU-T G652D enkelmodsfiber, och kan användas i olika höghastighetsoptiska nätverkssystem.

4. Anpassningsbar längd: Vi tillhandahåller anpassningsbara längdtjänster enligt kundens behov, med en standardlängd på 5m (med en tolerans på +0,3/-0m), och andra längder kan anpassas för att möta de olika layoutbehoven för olika nätverksprojekt.

5. Strikt fabrikstestning: Varje Orientalfiber konventionell SC/UPC-LC/UPC 3,0 mm patchkabel genomgår 100 % fabriksavslutning och testning innan de lämnar fabriken, inklusive insättningsförlust, returförlust och andra nyckelprestandaindikatorer, vilket säkerställer att varje produkt uppfyller relevanta standarder och kan användas direkt efter leverans.

6. ROHS-kompatibel: Produkten uppfyller ROHS miljöstandarder, innehåller inga skadliga ämnen, är miljövänlig och säker och kan användas i olika miljökänsliga områden som datacenter och bostadsområden.

Applikationsscenarier

Orientalfiber Konventionella SC/UPC-LC/UPC 3,0 mm patchkablar används ofta i olika optiska nätverksscenarier, främst inklusive följande områden:

• Datacenter: Används för höghastighets optisk signalanslutning mellan servrar, switchar, lagringsenheter och annan utrustning i datacenter, stödjer överföringsbehov med hög bandbredd och säkerställer en stabil drift av datacenter.

• Ethernet-tillämpningar: Lämplig för Ethernet-system av olika skalor, realiserar höghastighets och stabil dataöverföring mellan nätverksenheter, förbättrar nätverkets effektivitet och tillförlitlighet.

• FTTH-applikationer: Används i fiber-to-the-home (FTTH) system, ansluter optiska linjeterminaler (OLT) och optiska nätverksenheter (ONU), tillhandahåller höghastighetsbredbandstjänster för invånare och företag.

• Tillämpningar för ryggrad, horisontella och stigare: Tillämpas i ryggraden, horisontella kablar och ledningar för att bygga omfattande ledningssystem, för att förverkliga anslutningen av optiska signaler mellan olika våningar och olika områden, och uppfylla behoven av storskalig nätverkslayout.

• Video-, data- och rösttjänster: Används vid överföring av video-, data- och röstsignaler, säkerställer tydlig och stabil signalöverföring, och lämpar sig för kommunikationssystem som radio och tv och videoövervakning.

• Testutrustningstillämpningar: Används som en anslutningskabel för optisk testutrustning, säkerställer noggrannheten och tillförlitligheten hos testresultaten, och används ofta i forskning och utveckling och testning av optiska kommunikationsprodukter.

Kabelkonstruktion och material

Orientalfiber konventionella SC/UPC-LC/UPC 3,0 mm patch-kablar antar en rimlig kabelstruktur, med en 900 μm buffertfiber inuti, som effektivt kan skydda den optiska fiberkärnan och minska påverkan av externa krafter på den optiska fibern. Buffertfibern är vit, vilket är lätt att urskilja vid konstruktion och underhåll.

Kabelhöljet är gult, tillverkat av låg rök noll halogen (LSZH) material, som har egenskaperna hos flamskyddsmedel, låg rök och giftfritt. I händelse av brand kommer det inte att släppa ut skadliga gaser, vilket effektivt kan skydda säkerheten för personal och utrustning. Kabelns diameter är Φ3,0 ±0,20 mm, vilket är flexibelt och lätt att böja, och den minsta böjningsradien är inte mindre än 20 mm, vilket är bekvämt för ledningar i trånga utrymmen.

Produktfördelar

Pålitlig prestanda

Orientalfiber Konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar använder högkvalitativa material och precisionstillverkningsteknik, med insättningsförlust ≤0,25dB och returförlust ≥50dB (UPC), vilket säkerställer lågförlust och stabil signalöverföring. Anslutningens repeterbarhet är mer än 800 gånger, och fiber/kabelhållningskraften möter 50N±2N vid 5N/s i 120s, vilket kan anpassas till långvarig användning i olika miljöer.

Bred miljöanpassningsförmåga

Produkten har ett brett driftstemperaturområde på -20 °C ~ +70 ℃ och ett lagringstemperaturintervall på -40 ℃ ~ +85 ℃, som kan anpassas till olika tuffa miljöförhållanden, inklusive hög temperatur, låg temperatur och fuktiga miljöer, och är lämplig för inomhus- och semi-utomhusbruk.

Lätt att installera & underhålla

SC- och LC-kontakterna på patch-kablarna har en push-pull-spärrmekanism, som är lätt att koppla in och ur, och som kan användas med en hand, vilket förbättrar effektiviteten vid installation och underhåll. Den standardiserade designen säkerställer god utbytbarhet, och kontakterna kan användas med andra standard SC/UPC och LC/UPC adaptrar och utrustning.

Kostnadseffektiv

Som en professionell tillverkare har Orientalfiber sin egen kompletta produktionskedja, som effektivt kan kontrollera produktionskostnaderna. De konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar ger högkvalitativ prestanda till ett rimligt pris, vilket är kostnadseffektivt för storskaliga nätverksprojekt och långvarig användning.

Teknisk specifikation:

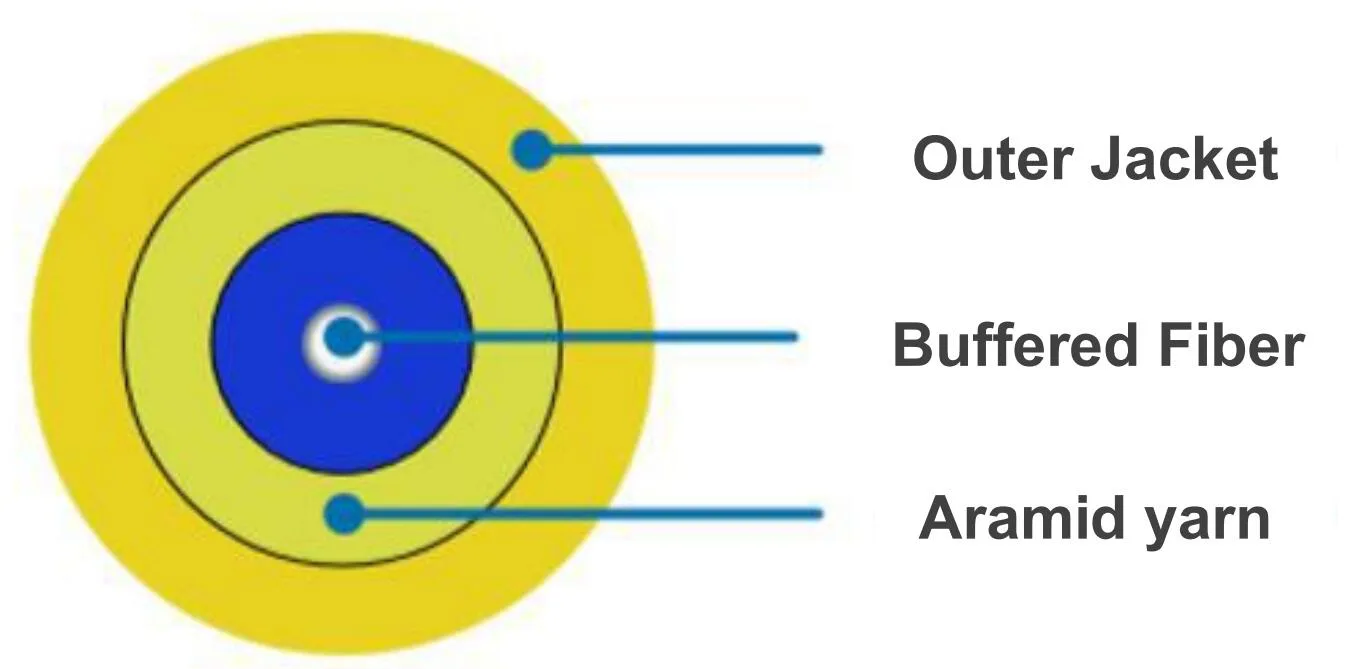

Kabelkonstruktion:

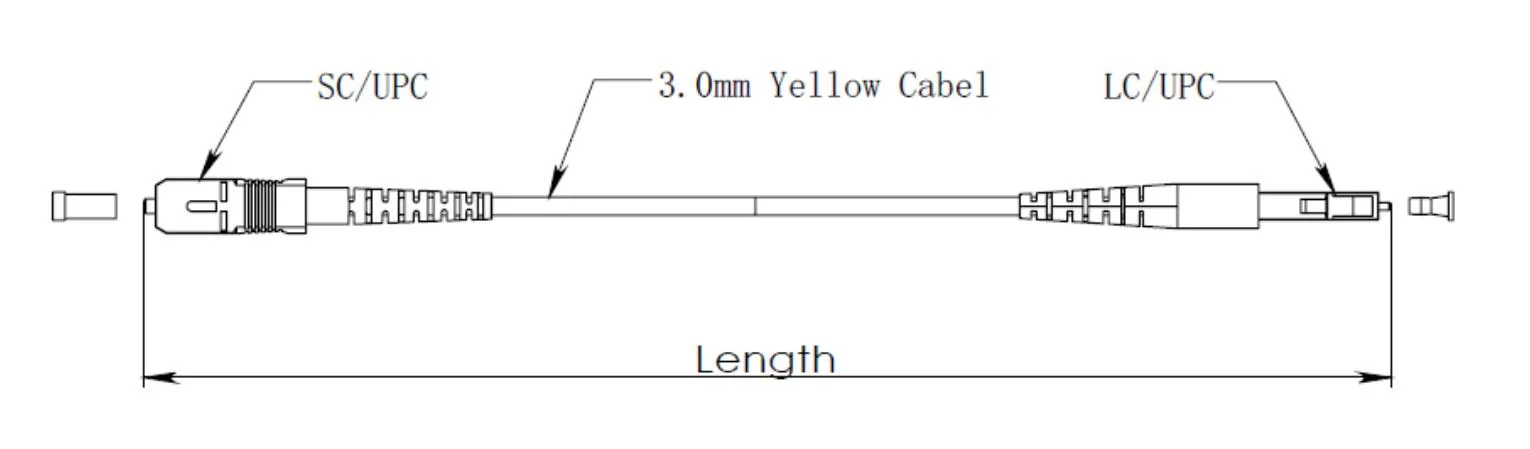

Måttritning:

FAQ (vanliga frågor)

F1: Kan längden på Orientalfiber konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar anpassas?

A1: Ja, vi tillhandahåller anpassningsbara längdtjänster. Standardlängden är 5m, och andra längder kan anpassas efter dina specifika behov. Du kan kontakta vårt säljteam för att bekräfta anpassningsdetaljerna.

F2: Vad är skillnaden mellan SC/UPC- och LC/UPC-kontakter?

A2: SC/UPC-kontakter har ett rektangulärt skal och använder en push-pull-låsmekanism, som är lätt att koppla in och ur och har hög installationstäthet. LC/UPC-kontakter är små i storleken, med en hylsa på 1,25 mm, vilket är hälften av SC-kontakten, lämpliga för installationsscenarier med hög densitet som datacenter. Båda kontakterna använder UPC-ändpolering, vilket kan säkerställa god signalöverföringsprestanda.

F3: Är Orientalfiber konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar lämpliga för utomhusbruk?

A3: Produkten är huvudsakligen designad för inomhus- och semi-utomhusbruk. LSZH-jackamaterialet har vissa vattentäta och anti-aging egenskaper, men det rekommenderas inte för långvarig användning i öppna utomhusmiljöer med hårt väder. För utomhusapplikationer rekommenderar vi att du väljer våra dedikerade fiberoptiska kablar för utomhusbruk.

F4: Hur säkerställer man kvaliteten på patchsladdarna?

A4: Vi har strikta kvalitetskontrollprocedurer. Varje patchsladd genomgår 100 % fabriksavslutning och testning, inklusive insättningsförlust, returförlust, kontaktprestanda och andra indikatorer. Samtidigt har företaget erhållit ISO9001 kvalitetsledningssystemcertifiering, vilket säkerställer att produktionsprocessen uppfyller internationella standarder, och varje produkt kan uppfylla kvalitetskraven innan de lämnar fabriken.

F5: Vad är leveranstiden för Orientalfiber konventionella SC/UPC-LC/UPC 3,0 mm patchsladdar?

A5: Leveranstiden beror på beställningskvantiteten och anpassningskraven. För produkter med standardlängd är leveranstiden vanligtvis 3-7 arbetsdagar. För stora beställningar eller anpassade produkter kommer leveranstiden att förlängas på lämpligt sätt, och vårt säljteam kommer att bekräfta den specifika leveranstiden med dig efter att ha tagit emot beställningen.
