Produktdefinition och teknisk översikt
Flat Fiber Ribbon fiberoptisk kabel är ett optiskt transmissionsmedium med hög densitet där flera individuella fibrer är sammanbundna i en platt, organiserad rad. Denna bandkärna skyddas av ett lager av premium aramidgarn, som fungerar som en kraftförstärkt enhet för att ge den nödvändiga draghållfastheten för installation och långvarig drift. För att möta olika säkerhets- och miljökrav är kabeln försedd med en robust yttre mantel gjord av antingen polyvinylklorid (PVC) eller Low-Smoke Zero-Halogen (LSZH) material.
Högintegrerad banddesign: Den platta geometrin organiserar fibrer i grupper, vilket möjliggör en betydligt mindre kabeldiameter jämfört med traditionella lösa rörkonfigurationer.
Aramidförstärkning: Inkluderandet av aramidgarn med hög modul ger den optiska fiberoptiska kabeln Flat Fiber Ribbon den styrka som krävs för vertikala och horisontella drag utan att riskera att skada glaskärnorna.
Miljötålighet: Ytterjackan är formulerad för att vara korrosionsbeständig, vattentät och UV-beständig, vilket säkerställer stabil prestanda i olika inomhus och skyddade utomhusmiljöer.
Säkerhetsöverensstämmelse: Med alternativ för LSZH-mantel uppfyller kabeln internationella flamskyddsstandarder (IEC 60332-1 eller IEC 60332-3C), vilket gör den lämplig för högbeläggningsbyggnader och transitsystem.
Fibertyp: Kompatibel med Single-mode (G.652D, G.657A) och Multimode (OM1 till OM4) fibrer.
Förstärkningsenhet: Flertrådigt Aramidgarn.
Ytterhölje Material: PVC (uppfyller UL OFNR/OFNP krav) eller LSZH (Low-Smoke, Halogen-Fri).
Mekaniska standarder: Fullständigt kompatibel med YD/T 1258.5, ICEA-596, GR-409 och IEC 60794-2-30.
Temperaturområde: Designad för tillförlitlig drift i standardtemperaturer i telekommunikationsmiljöer.
Mångsidigheten hos den flata fiberbandsfiberoptiska kabeln gör den till det föredragna valet för flera industrier:
Datacenter: Idealisk för sammankoppling av högdensitetsserverrack med MPO/MTP-termineringsteknik.
Inomhusdistribution: Används för stamnätskablar i kommersiella kontorsbyggnader och centrala växlingskontor.
Kommunikationsutrustning: Fungerar som den primära sammankopplingen mellan precisionsinstrument och nätverkshårdvara.
Industriella system: Tillhandahåller tillförlitliga datalänkar för elnät, övervakning av järnvägstransitering och kommunikationssystem för motorvägar.
Kvaliteten på Flat Fiber Ribbon fiberoptisk kabel stöds av den industriella skalan och tekniska expertisen från Jiangsu Xuben Photoelectric Technology Co., Ltd.
Infrastruktur: Koncernen driver fyra specialiserade fabriker på en total yta på 15 000 kvadratmeter.
Produktionsvärde: Med ett årligt produktionsvärde på 20 miljoner US-dollar behåller företaget kapaciteten att leverera storskaliga globala ingenjörsprojekt.
Kvalitetsledning: Anläggningen har certifierat sig enligt ISO9001 och ISO45001, vilket säkerställer att varje meter kabel följer högsta hantverksanda.
Globalt rykte: Orientalfiber-produkter används av telekomoperatörer och industriledare över hela världen, erkända för sin raffinerade tillverkning och professionella konsekvens.
Jämfört med traditionella fiberdesigner erbjuder Orientalfiber-bandlösningen:
Massskarvningseffektivitet: Tekniker kan skarva 12 fibrer samtidigt, vilket drastiskt sänker installationskostnaderna.
Bättre luftflöde: Den kompakta, platta profilen på Flat Fiber Ribbon fiberoptisk kabel möjliggör bättre ventilation i kabelrännor och serverskåp.
Tillförlitligt skydd: Till skillnad från budgetalternativ säkerställer vår användning av högkvalitativ aramid att kabeln inte hänger eller sträcker sig över tiden i vertikala stigarapplikationer.
Högintegrerad fiberbanddesign
Aramidförstärkningselement ger kabeln utmärkt draghållfasthet
Yttermaterialet är korrosionsbeständigt, vattentätt, UV-beständigt, flamskyddat och miljövänligt.
Kabeldistribution inomhus
Sammankoppling mellan instrument, kommunikationsutrustning
Patchcord och pigtail
Överensstämmer med standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etc., och PVC-kabel uppfyller kraven för UL-godkännande OFNR och OFNP: Olika LSZH-mantel uppfyller IEC 60332-1 eller IEC 3C-60332.

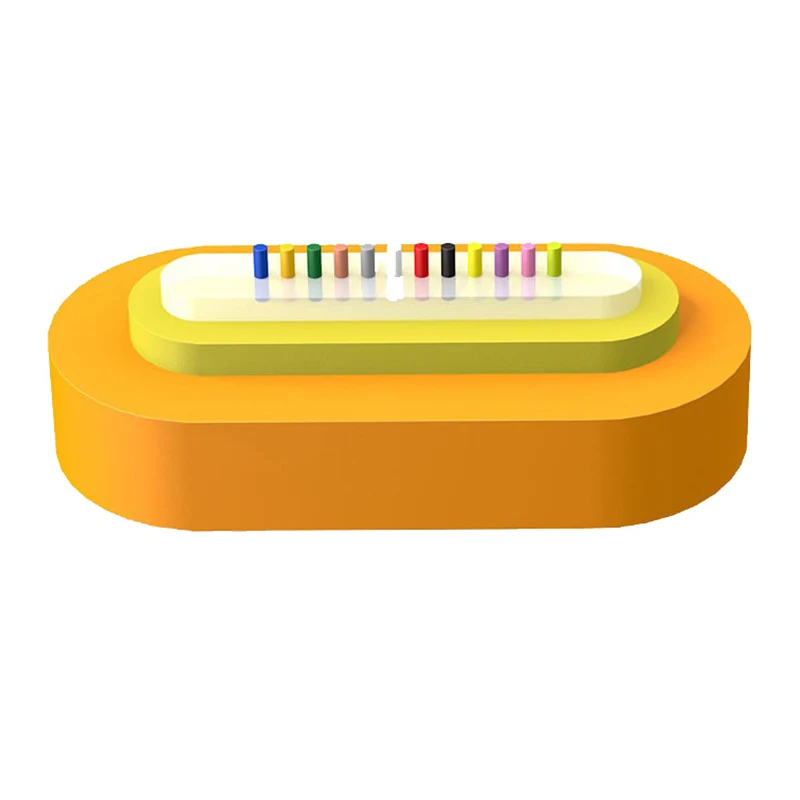

1. Fiber
2. Fiberband
3. Aramidgarn
4. Jacka
|
Kabelmodell |
Antal fibrer |
Kabelvikt (ref.) (kg/km) |
Draghållfasthet Lång/Kort sikt |
Krossmotstånd Lång/Kort sikt (N/100 mm) |
Böjningsradie Dynamisk/Statisk (mm) |
||
|
4 |
(3,7±0,3)*(2,3±0,3) |
4 Fiberband |
4.7 |
6.6 |
80/150 |
300/1000 |
25D/12,5D |
|
6 |
(4,2±0,4)*(2,5±0,2) |
6 Fiberband |
5.1 |
7.3 |
|||
|
12 |
(4,8±034)*(2,3±0,3) |
12 Fiberband |
5.9 |
8.0 |
|
Typ av fiber |
Försvagning |
OFL |
Bandbredd för effektivt läge |
10 Gbit/s Ethernet-länklängd |
Minsta böjradie |
|||
|
Skick |
1310/1550 nm |
850/1300 nm |
850/1300 nm |
850 nm |
850 nm |
/ |
||
|
Typiskt värde |
Maximalt värde |
Typiskt värde |
Maximalt värde |
|||||
|
Enhet |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0,36/0,22 |
0,5/0,4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥500/500 |
--- |
--- |
30 |
|
62,5/125 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3,0/1,0 |
3,5/1,5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
Transport/förvaring/driftstemperatur: -20℃-+60℃, installationstemperatur: -5℃-+50℃
