Fiberoptisk bandkabel för inomhusbruk

Orientalfiber levererar högkvalitativ Indoor Ribbon Fiber Optic Cable som en komplett fiberoptisk nätverkslösning. Denna kabel använder fiberoptiskt band som överföringsmedium, med hög integration, stabil signalöverföring och enkel installation. Det används i stor utsträckning inomhusdistribution, sammankoppling av utrustning och kommunikationssystem.

Skicka förfrågan

Produktbeskrivning

Fiberoptisk kabel för inomhusband använder fiberoptiskt band som det optiska överföringsmediet. Det fiberoptiska bandet sätts in i ett löst rör tillverkat av högmodulmaterial och beläggs sedan med ett lager av aramidförstärkning. Det yttersta skiktet är extruderat med en polyvinylklorid (PVC) mantel. Denna strukturella design säkerställer pålitlig prestanda och bekväm drift i inomhusmiljöer.

Nyckelfunktioner

Högintegrerad fiberbanddesignFiberbandstrukturen möjliggör hög fiberdensitet i en kompakt form, vilket förenklar hantering och installation. Den stöder effektiv anslutning med MT/MTP-kontakter, lämpliga för kabelscenarier med hög täthet.

Utmärkt draghållfasthet Utrustad med aramidförstärkning ger kabeln stark draghållfasthet för att motstå yttre krafter under konstruktion och användning, vilket säkerställer signalstabilitet.
Slitstarkt yttermaterial Den yttre manteln är korrosionsbeständig, vattentät, UV-beständig, flamskyddad och miljövänlig. Den uppfyller kraven på inomhussäkerhet och anpassar sig till olika arbetsmiljöer.
Enkel installation och underhåll Kabeln är flexibel med bra böjningsprestanda, lätt att dra i trånga utrymmen som kabelrännor och ledningar. Det kräver inget smörjfett, vilket underlättar snabb konstruktion och anslutning.

Tekniska specifikationer

Parameter	Specifikation
Typ av fiber	Single-mode (G.652D/G.657A1) / Multi-mode (50/125μm, 62.5/125μm)
Antal kärnor	4, 6, 8, 12, 24 kärnor (anpassningsbar)
Kabelstruktur	Bandfiber i löst rör + aramidförstärkning + PVC-mantel
Ytterdiameter	Anpassningsbar (vanligtvis 3,0–6,0 mm)
Försvagning	≤0,36 dB/km vid 1310nm; ≤0,22 dB/km vid 1550nm (single-mode)
Draghållfasthet	Kortsiktigt: ≥1500N; Långsiktigt: ≥600N
Böjningsradie	Statisk: ≥10× kabeldiameter; Dynamisk: ≥20× kabeldiameter
Driftstemperatur	-20°C till +60°C
Mantelmaterial	PVC (halogenfri lågrökande tillval)
Efterlevnad	ISO9001, IEC 60794-1-21, TIA/EIA-598-B

Ansökningar

Kabeldistribution inomhus Används i datacenter, kontorsbyggnader, köpcentra och bostadsområden för horisontella och vertikala ledningar, vilket säkerställer effektiv signalöverföring inom nätverket.
Sammankoppling mellan instrument och kommunikationsutrustning Fungerar som patch-kablar eller startkablar för att ansluta servrar, switchar, routrar och andra kommunikationsenheter, vilket ger stabil och höghastighetsdataöverföring.
Industriella och speciella scenarier Används i kraftsystem, järnvägstrafik och motorvägsteknik för front-end anslutningsbehov, anpassad till tuffa industriella miljöer med pålitlig prestanda.

Fördelar

Hög tillförlitlighet Den optimerade strukturen och högkvalitativa material säkerställer stabil signalöverföring och lång livslängd, vilket uppfyller de stränga kraven för olika projekt.
Kostnadseffektivt Hög integration minskar antalet kablar och installationstid, vilket sänker de totala projektkostnaderna. Anpassningsbara specifikationer möjliggör skräddarsydda lösningar för olika applikationer.
Omfattande kvalitetskontroll Jiangsu Xuben Photoelectric Technology Co., Ltd. följer strikt ISO9001 kvalitetsledningsstandarder. Varje fiberoptisk bandkabel inomhus genomgår rigorösa tester för att säkerställa konsekvent prestanda och tillförlitlighet.

Egenskaper

Högintegrerad fiberbanddesign

Aramidförstärkningselement ger kabeln utmärkt draghållfasthet

Yttermaterialet är korrosionsbeständigt, vattentätt, UV-beständigt, flamskyddat och miljövänligt.

Ansökningar

Kabeldistribution inomhus

Sammankoppling mellan instrument, kommunikationsutrustning

Standarder

Följ standard YD/T 1258.5, ICEA-596, GR-409, IEC 60794-2-30, etc.

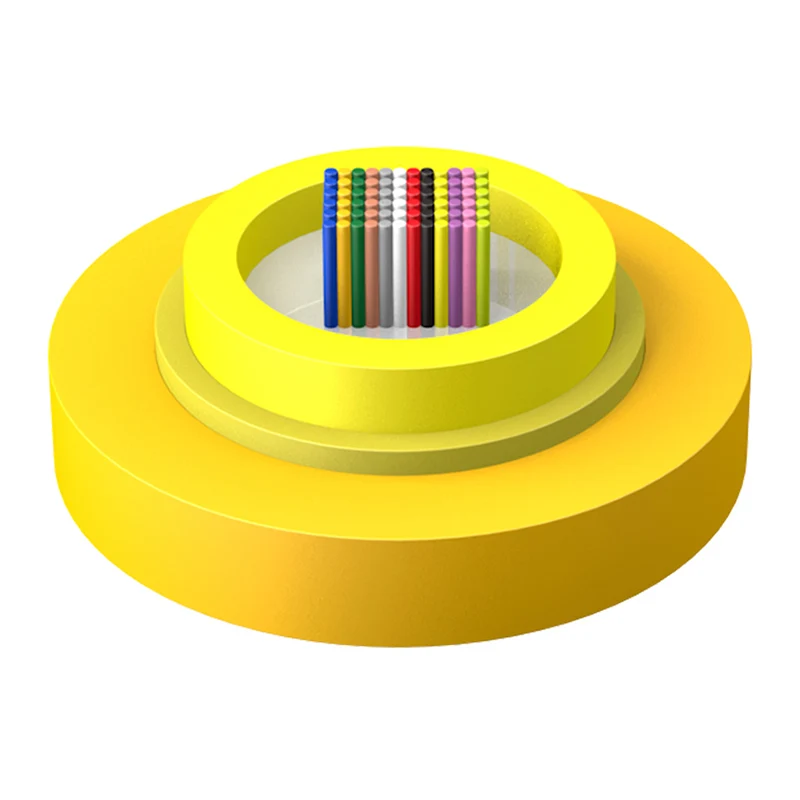

Strukturritning

1. Fiberband

2. Löst rör

3. Aramidgarn

4. Out Jacka

Indoor Ribbon Fiber Optic Cable

Tekniska parametrar

Kabelmodell	Antal fibrer	Kabelvikt (ref.) (kg/km)	Draghållfasthet Lång/Kort sikt	Krossmotstånd Lång/Kort sikt (N/100 mm)	Böjningsradie Dynamisk/Statisk (mm)
GJFDV-48	12F×4	84	200/660	300/1000	25D/12,5D
GJFDV-72	12F×6	90	200/660	300/1000	25D/12,5D
GJFDV-96	12F×8	100	200/660	300/1000	25D/12,5D
GJFDV-144	12F×12	125	200/660	300/1000	25D/12,5D

Optiska egenskaper

Typ av fiber	Försvagning				OFL	Bandbredd för effektivt läge	10 Gbit/s Ethernet-länklängd	Minsta böjradie
Skick	1310/1550 nm		850/1300 nm		850/1300 nm	850 nm	850 nm	/
Skick	Typiskt värde	Maximalt värde	Typiskt värde	Maximalt värde	850/1300 nm	850 nm	850 nm	/
Enhet	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3,0/1,0	3,5/1,5	≥500/500	---	---	30
62,5/125	---	---	3,0/1,0	3,5/1,5	≥200/500	---	---	30
OM3	---	---	3,0/1,0	3,5/1,5	≥1500/500	≥2000	≤300	30
OM4	---	---	3,0/1,0	3,5/1,5	≥3500/500	≥4700	≤550	30
