DeOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarär viktiga komponenter för fiberoptiska patchmiljöer med hög densitet. Tillverkade av Orientalfiber, ett varumärke under Jiangsu Xuben Photoelectric Technology-gruppen, drar dessa patchsladdar nytta av en 15 000 kvadratmeter stor produktionsbas och avancerade tillverkningsprocesser. Genom att välja att källaOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdar, får nätverksingenjörer en produkt som backas upp av ISO9001- och ISO45001-certifieringar, vilket säkerställer tillförlitlig prestanda i kritiska datacenter och telekommunikationshubbar över hela världen.
Tekniken bakomOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarfokuserar på hög precision och låg signaldämpning. Dessa kablar använder G657A1 singelmodsfiber och är designade för att klara de fysiska kraven för modern kabeldragning.
Tillämpningen avOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarspänner över flera sektorer, vilket ger det stabila fysiska lager som krävs för tjänster med hög bandbredd.
I kärnan av nätverket ansluter dessa patch-kablar höghastighetssändtagare till distributionsramar. Den gula LSZH-jackan ger tydlig identifiering för enkellägesfiberlänkar, vilket underlättar underhåll och felsökning.
Som ett primärt val för Fiber-to-the-Home-installationer (FTTH) gör 3 mm-kabelns hållbarhet den lämplig för anslutningar mellan den optiska nätverksterminalen (ONT) och distributionsboxen. Det stöder sömlös leverans av video-, data- och rösttjänster till slutanvändare.
Utöver standard IT är Orientalfiber-produkter integrerade i elnät och kommunikationssystem för järnvägstransitering. Den robusta konstruktionen avOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarsäkerställer att de kan motstå vibrationer och miljöfluktuationer som finns i industriella frontanslutningar.
Vilken arär de främsta fördelarna med 3 mm diametern för dessa LC/UPC patch-kablar?
Diametern på 3 mm erbjuder överlägsen draghållfasthet och krossmotstånd jämfört med tunnare lappsnören. Detta gör attOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarmer lämpad för stamnät och horisontella kablar där kabeln kan utsättas för mer fysisk hantering.
Stöder LC/UPC-kontakten höghastighetsdataöverföring?
Ja. LC/UPC-kontakten är en industristandard för fibertillämpningar i singelmod. Med en returförlust på ≥50dB och låg insättningsförlust är den helt kompatibel med 10G, 40G och 100G Ethernet-applikationer.
Kan dessa kablar användas i miljöer med stora temperaturfluktuationer?
DeOrientalfiber 3 mm rund kabel LC/UPC- LC/UPC patchsladdarär klassade för drift mellan -25°C och +65°C, vilket gör dem tillförlitliga för både klimatkontrollerade datacenter och icke-härdade telekommunikationshöljen.
Är dessa patchsladdar fabrikstestade?
Ja, varje enhet är 100 % fabriksavslutad och genomgår rigorösa tester för att säkerställa att den uppfyller de specificerade optiska och mekaniska standarderna innan de levereras till kunden.
● Datacenter
● Ethernet-applikationer
● FTTH-applikationer
● Tillämpningar med ryggrad, horisontell och stigare
● Video-, data- och rösttjänster
● Testutrustningstillämpningar
● Högprecisionskontakt
● UPC&APC ändpolering
● SC, LC, all enkelfiberkontakt
● Anpassad längd tillgänglig
● 100 % fabriksavslutad och testad
● ROHS-kompatibel

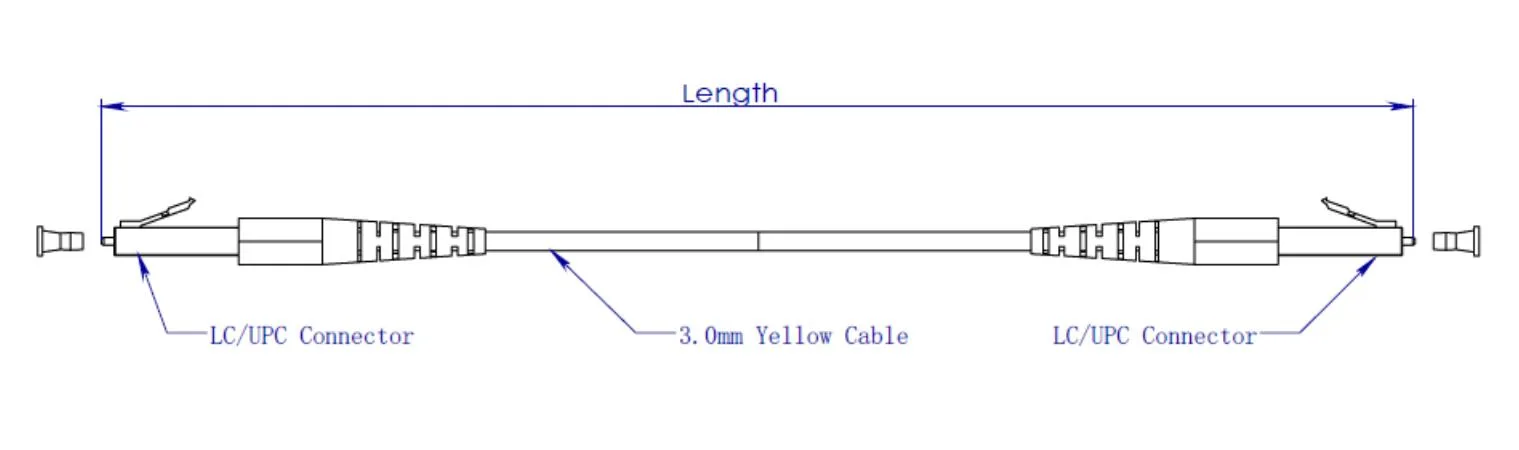

| Konstruktioner | Enhet | Beskrivningar |
| Fiberläge | Enkelläge: ITU-T G657A1 | |
| Antal fibrer | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Avkastningsförlust | dB | ≥50(UPC) |
| Tight-buffert fiberdiameter | um | 900 |
| Tight-buffert fiberfärg | Vit | |
| Kabeljacka färg | Gul | |
| Material för kabeljacka | LSZH | |
| Kabeldiameter | mm | Φ3,0 ±0,20 |
| Längd | m | 3,0 +0,1/-0 |
| Kontakttyp | LC/UPC (blå) | |
| Ytpolering | UPC | |
| Hylsmaterial | Keramisk | |
| Repeterbarhet för anslutning | > 800 gånger | |
| Minimal böjradie | mm | ≥20 |
| Fiber/kabelhållning möts | N | 50N±2N vid 5N/s 120s varaktighet |
| Driftstemperatur | ℃ | -25 ℃ ~ +65 ℃ |
| Förvaringstemperatur | ℃ | -25 ℃ ~ +65 ℃ |

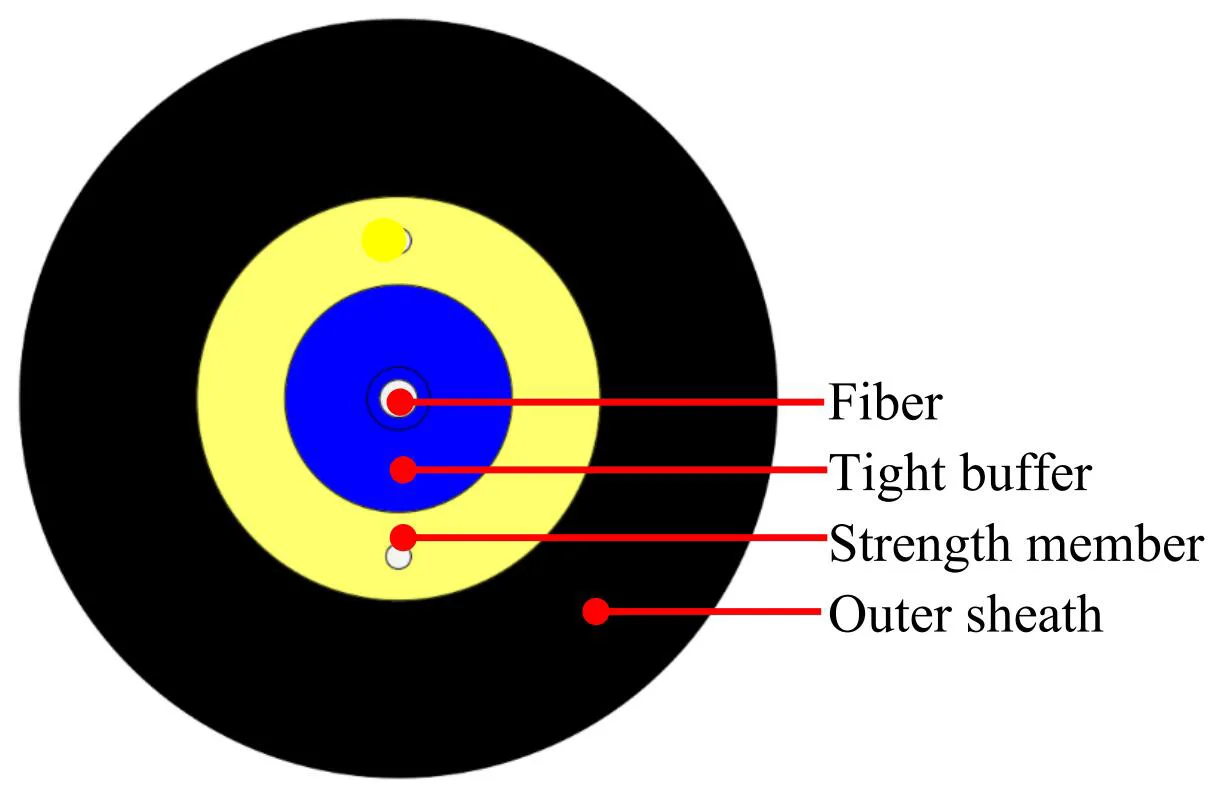

| Föremål | Specifikationer | |
| Tät buffertfiber | Fiberantal | 1 |
| Typ av fiber | G.657A1 | |
| Fiber färg | Blå | |
| Material | LSZH | |
| Diameter | Φ0,9 ± 0,05 mm | |
| Tät buffert Färg | Vit | |
| Styrka medlem | Material | Polyestergarn |
| Ytterhölje | Material | LSZH |
| Diameter | Φ3,0 ± 0,2 mm | |
| Ytterhölje Färg | Gul | |
| Bläckmärke | Färg | Svart |
Alla egenskaper hos kabelfibern (fiber av färdig kabel) ska åtminstone överensstämma med ITU-T-rekommendationen G.657A1 och ska vara enligt följande.
| Punkt | Specifikation |
| Typ av fiber | Enkelläge |
| Fibermaterial | Dopad kiseldioxid |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelavskärningsvåglängd | ≤ 1260 nm |
| Noll-dispersion våglängd | 1300 ~ 1324 nm |
| Nollspridningslutning | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modefältdiameter @ 1310 nm | 8,8±0,4um |
| Core / Clad koncentricitetsfel | ≤ 0,5 um |
| Beklädnadsdiameter | 125,0 ± 0,7 um |
| Ocirkulär beklädnad | ≤5 % |
| Primär beläggningsdiameter | 242 ± 7 um |
| Concentricity Primär Beläggning / Beläggning | ≤10 µm |
| Ocirkulär beläggning | ≤0,7 % |
| Dämpning med kabelböjningsförlust 1 varv 1 radie 10mm 10 varv 1 radie 15mm |
1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km |
