1.1 Beskrivning
Föransluten optisk distributionsbox som den mest avancerade FTTX-nätverksdistributionsnodutrustningen, ge snabb och pålitlig anslutning, bra skydd och hantering för FTTX nätverk.
| Produktionstyp | Klassificering |
| GFS-18BYK | Föransluten fiberoptisk kabelfördelningslåda |

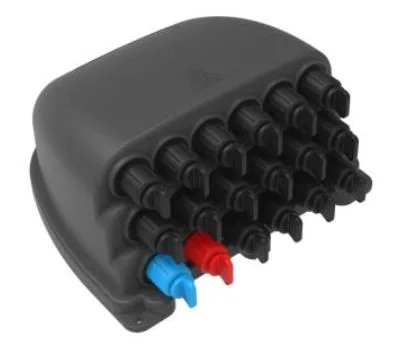

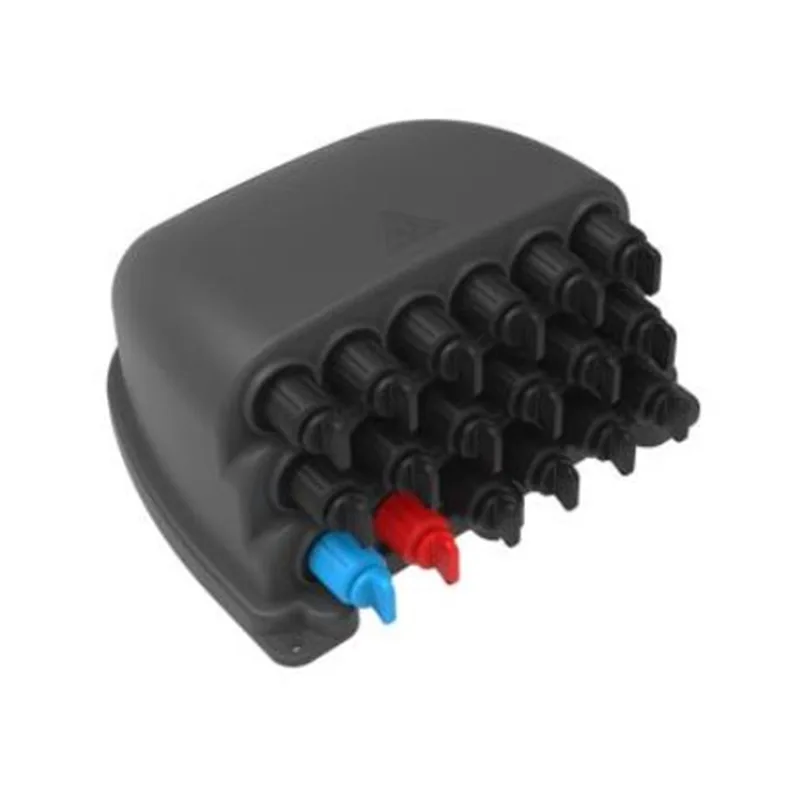

Utseende av GFS-18BYK
1.2 Standarder uppfyller
Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:
| That-t g.652 | Egenskaper för en optisk fiber |
| IEC 60794-1-1 | Optiska fiberkablar-del 1-1: Generisk specifikationsgeneral |
| IEC 60794-1-2 | Optiska fiberkablar-del 1-2: Generisk specifikationsbasisk optisk kabelprovning |
1.3 Applikationsmiljö
| Punkt | Värde |
| Driftstemperatur | -40 ºC ～+65 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagringstemperatur | -40ºC ～+65 ºC |
| Lufttryck | 70 ～ 106 kpa |
| Relativ luftfuktighet | ≤93 ％ (+40 ℃) |
1. Det nedre skalet och det övre locket är fixerade med skruvar, avtagbara.
2. Material: pp.
3. Fuktsäker, vattentät, dammsäker, anti-aging.
4. Skyddsnivå upp till IP68.
5. Interiören är utrustad med 1x2 FBT -splitter + 1x16 PLC -splitter.
6. Installationsmetod: polmonterad, flygmonterad, väggmonterad.

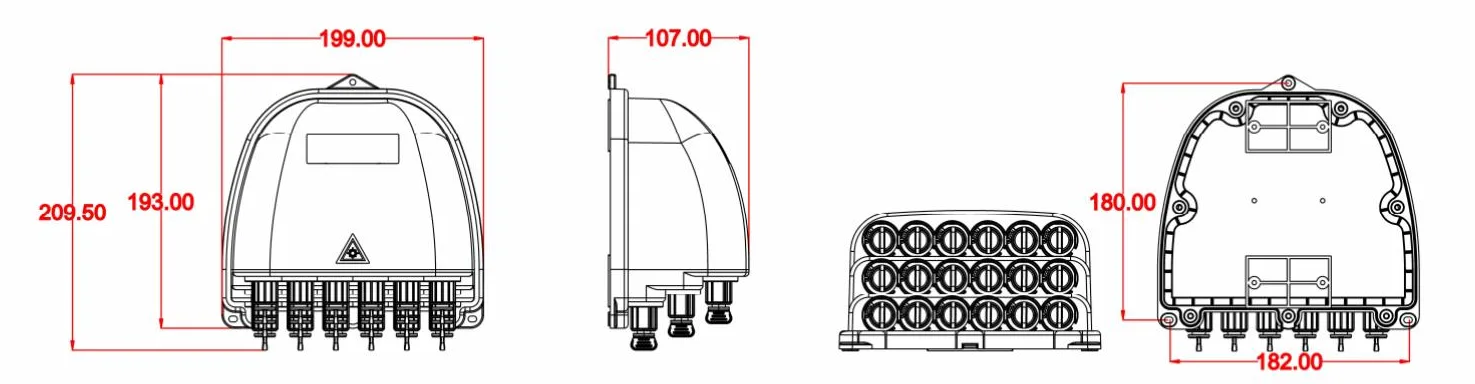

3.1 Mekaniska specifikationer
| Punkt | Specifikationer | Anmärkning |
| Bostadsmaterial | Modifierad PP -plast | |
| Material av metalltillbehör | Rostfritt stål | |
| Extern dimension (mm) | 199*193*107mm | Exklusive adapter |
| Färg | Svart | |
| Installationshålposition (mm) | 180*182 | |
| Antal föranslutna adaptrar | 18 | |
| Spy | 1x2 FBT Splitter + 1x16 PLC Splitter | |
| IP -klass | IP68 | |
| Brandfarlighet | Ul94-hb | Det kan anpassas efter behov. |
| Neutral Salt Spray Test (NSS) | 48 timmar |
3.2 Optiska specifikationer
| Splitter eller pigtail | (Db) | Rl (db) | (Db) | Testmetod |
| Pigtail/splitter | Distributionslåda | |||
| Pigtail-SC/APC-00-SM-SX (1C1F)- OD0.9mm-PVC-G657A2-kabel Färg (standardvärden) -indoor-ROHS-1,5m |
≤0.3 | ≥55dB | ≤0,5 | IL: IEC61300-3-4 Metod B RL: IEC61300-3-6 Metod 1 |
| 1x2 plc splitter, med scapc anslutning |
≤4,0 | ≥55dB | ≤4,2 | |
| 1x4 PLC Splitter, med SCAPC anslutning |
≤7.4 | ≥55dB | ≤7.6 | |
| 1x 8 plc splitter, med scapc anslutning |
≤10,5 | ≥55dB | ≤10,7 | |
| 1x 16 plc splitter, med scapc anslutning |
≤ 133.5 | ≥55dB | ≤ 133.7 | |
De optiska parametrarna som visas i tabellen ovan är standardvärden och kan anpassas efter krav.

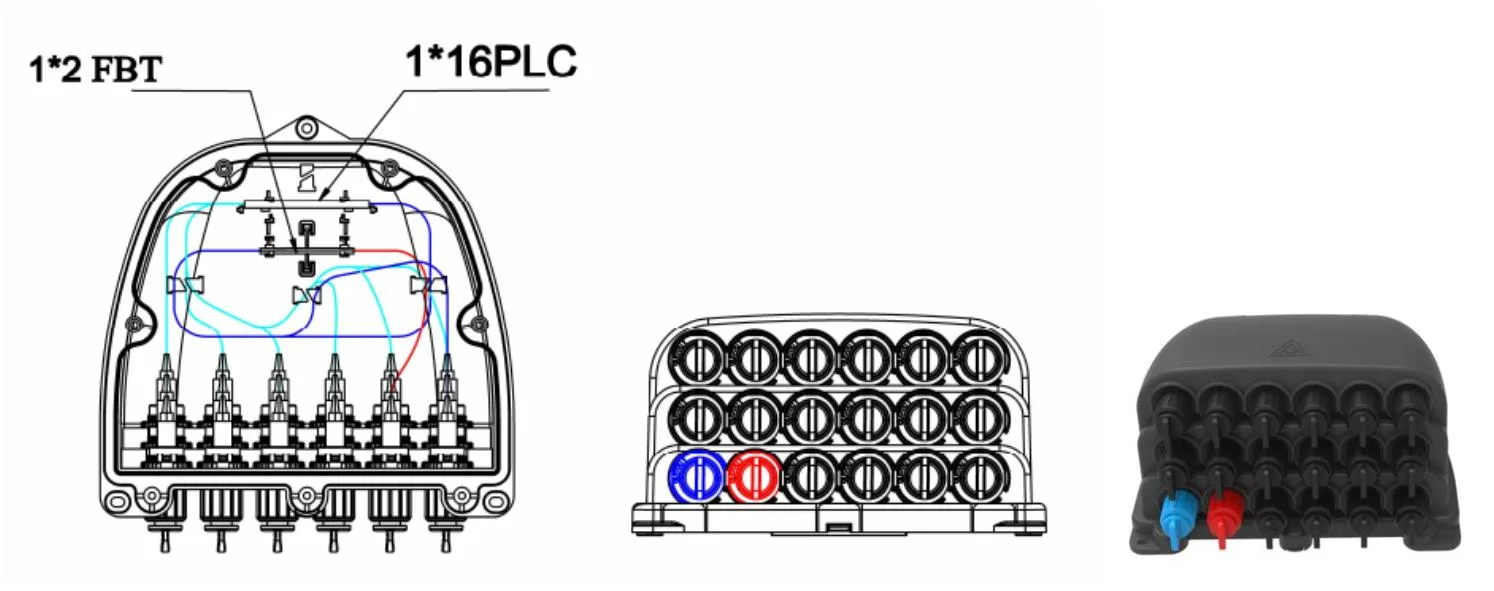

4.1 Produktkabelvägar:
GFS-18BYK (1 * 2FBT + 1 * 16 PLC SPLITTER CABLE WAYS)
4.2.1 Huvuddelar
| Inga. | Delnamn | Enhet | Kvantitet | Anmärkning |
| 1 | Låd | datorer | 1 | |
| 2 | Lådskydd | datorer | 1 | |
| 3 | Föransluten adapter | datorer | 18 | |
| 4 | 1 * 2FBT + 1 * 16 PLC -splitter | datorer | 9 |
4.2.2 Tillbehör
| Inga. | Delnamn | Referensbild | Enhet | Kvantitet | Anmärkning |
| 1 | Användarnas manuella | / | datorer | 1 | I |
| 2 | Splitter testrapport | / | datorer | 1 | I |
| 3 | Väggmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 4 | Polmonterad kit |
|
uppsättning | 1 | Valfritt som kundens begäran |
| 5 | Flygmonterad sats |
|
uppsättning | 1 | Valfritt som kundens begäran |
Denna produkt överensstämmer med ROHS -miljöskyddsdirektivet och innehållet i bly, kadmium, kvicksilver, hexavalent krom, polybrominerad bifenyl (PBB) (PBB) och polybrominerad difenyleter (PBDE) överskrider inte gränsen.

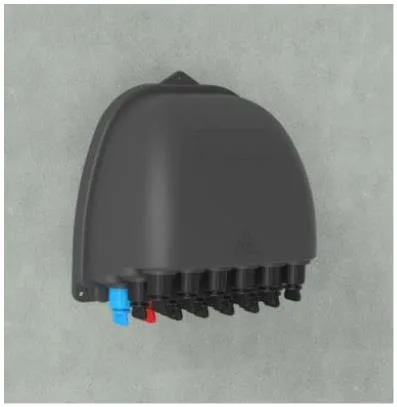

6.1. Väggmonterad installation
Borr 3 hål i väggen Enligt dimensionen, placera expansionspluggen φ7.5*40, placera lådan för att matcha hålen och använd skruvar för att fästa.
Väggmonterad installation

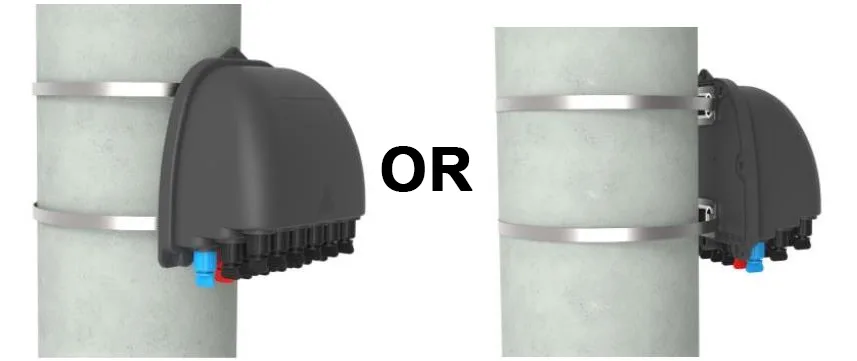

6.2. Polmonterad installation
Passera ringringen genom bakplattan och fixa den på telekommunikationsstolen
Polmonterad installation

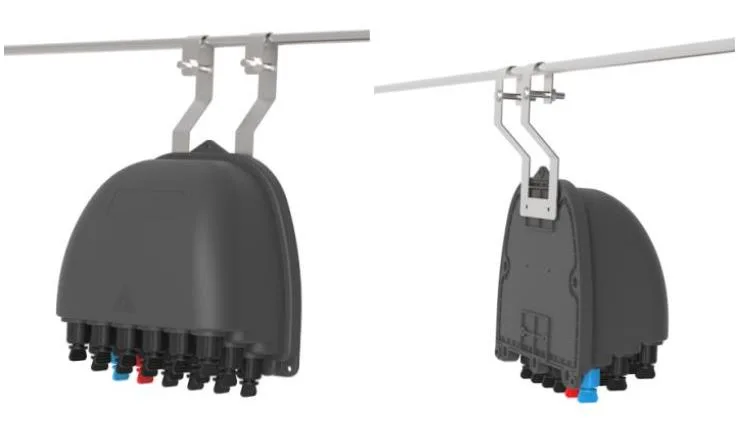

6.3 Overhead -strukturen
Bind de två installerade på chassit på det över huvudet hängde på tråden och sedan bultade, förhindra att fallet faller av. (Pic 6)
Polmonterad installation
7.1 Föransluten adapter - A （E）
⚫ Rotera pildelen av fiberkontakt moturs och ta ut dammlocket.
⚫ Pilens del av fiberkontakten är ovanför, sätt in fiberkontakten i uttaget och rotera sedan pilen del medurs.
7.2 Föransluten adapter - B （XL）
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs
7.3 Föransluten adapter - c
⚫ Tryck skjutringen på den optiska fibern förformade pluggen i pilens riktning för att ta bort dammlocket; Tryck på knappen för att ta ut dammlocket på adaptern i pilens riktning.
⚫ Justera kroppen på den förformade kontakten med adapterspännet tills den är fäst. Anslut de två dammskyddet på samma sätt.
⚫ Den installerade prefabricerade pluggen skjuter skjutringen för att släppa spännet och dra sedan huvudkroppen bakåt för att separera den.
7.4 Föransluten adapter - D
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning.
⚫ Anslut den föranslutna pluggen D och den förbundna adaptern D i pilens riktning och rotera pluggen medurs för att fixa den.
7.5 Föransluten adapter - E (a)
⚫ Vrid den pre -anslutna pluggen anti medurs och öppna den föranslutna pluggen och dammskyddet i pilens riktning
⚫ Anslut den föranslutna pluggen E och den förbundna adaptern E i pilens riktning och rotera pluggen medurs för att fixa den.
7.6 Föransluten adapter - SC
⚫ Sätt in SC -optisk fiberanslutningsplugg genom de lösa delarna i tur och ordning och anslut den sedan till adaptern;
⚫ Installera XL Pre -ansluten adapterhölj på adapter med plastnyckel;
⚫ Sätt i snäpppluggen i manteln;
⚫ Kabelklämman ska installeras och linjen ska vara nära kontakten;
⚫ Skruva läderkabelklämmorna på manteln medurs.
| Punkt | Material | Storlek (mm) | Kvantitet | Bruttovikt (kg) |
| Oberoende produktförpackning | Kartong | 220*210*120 | 1 | 0.9 |
| Yttre förpackningskartong | Kartong | 460*440*635 | 20 | 19 |
| Obs: Utan droppkabellagringsbricka | ||||
