Multifunktionsfiberoptisk kabel

The multi-purpose break-out fiber optic cable uses (Φ900μm tight-buffered optical fiber, aramid reinforcement elements) as sub-units, a non-metallic central reinforcement core, and the optical cable sub-units are twisted in the central reinforcement core to form a cable core, and a layer of polyvinyl chloride (PVC) or low-smoke halogen-free material (LSZH, Låga rök, halogenfri, flam-retardant) mantel extruderas på utsidan.

Skicka förfrågan

Produktbeskrivning

Egenskaper

Lager-vriden kabelstruktur och icke-metalliskt centrumförstärkning Kärnan gör det möjligt för kabeln att motstå större spänning

Det yttre materialet i multifunktionsbreak-out fiberoptisk kabel är korrosionsbeständig, vattentät, UV-resistent, flamskyddsmedel och miljövänlig.

Aramidgarn som styrka MED MÅR Kabel har utmärkt draghållfasthet

Ansökningar

Inomhus alla kabelfördelningar

Ryggradsdistributionskabel

Standarder

Uppfylla standarderna för YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. Förutom vanliga PVC-produkter finns det också produkter som har passerat UL OFNR-certifiering; LSZH-produkter använder olika material för att möta IEC60332-1 eller IEC60332-3C.

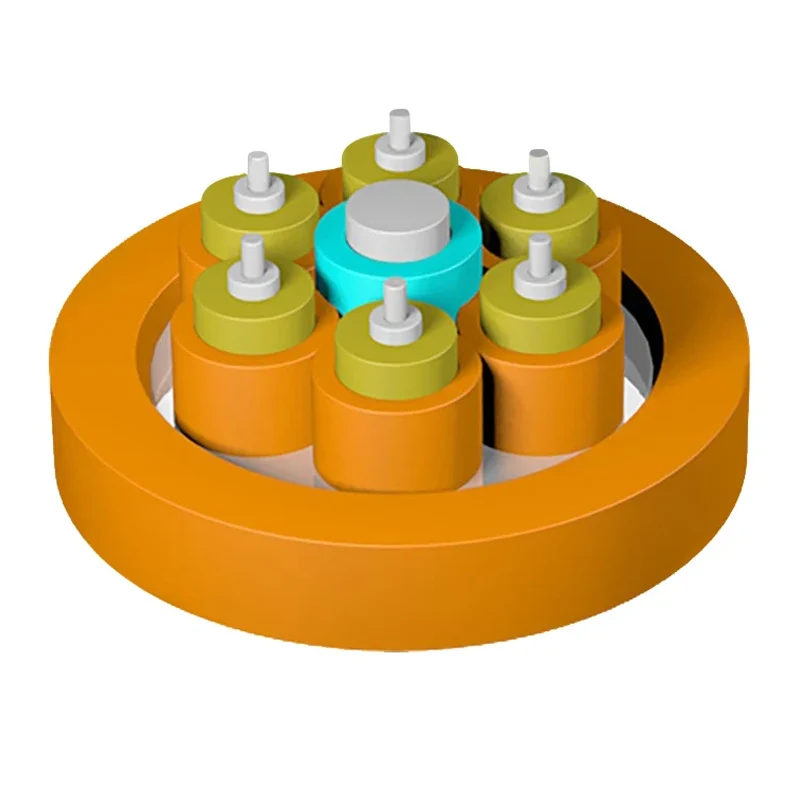

Strukturritning

1. Tätt buffertfiber

2.aramidgarn

3.FRP Styrke Member

4.Subunitjacka

5. Jacka

Multi-Purpose Break-out Cable

Tekniska parametrar

Kabelmodell	Kabeldiameter (mm)	Kabelvikt (ref) (kg/km)		Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Dynamisk/statisk (mm)
Kabelmodell	Kabeldiameter (mm)	PVC Jacket	Lszh jacka	Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Dynamisk/statisk (mm)
04	7,4 ± 0,5	50	56	130/440	300/1000	20d/10d
06	8,4 ± 0,5	66	74	200/660	300/1000	20d/10d
08	9,8 ± 0,5	91	101	200/660	300/1000	20d/10d
12	12,4 ± 0,5	140	155	200/660	300/1000	20d/10d
24	14,4 ± 0,5	181	201	400/1320	300/1000	20d/10d
36	16,4 ± 0,5	208	255	400/1320	300/1000	20d/10d
48	19 ± 0,5	280	344	400/1320	300/1000	20d/10d

Optiska egenskaper

Fibertyp	Försvagning				Ofl	Effektivt läge bandbredd	10 Gbit/s Ethernet länklängd	Minsta böjradie
Skick	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Skick	Typiskt värde	Maximalvärde	Typiskt värde	Maximalvärde	850/1300NM	850 nm	850 nm	/
Enhet enhet	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Multi-Purpose Break-out Fiber Optic Cable
