1.1 Beskrivning
Utrustningen används som en avslutningspunkt för droppkabeln för att ansluta till ONU Intern för lägenhet i FTTX -kommunikationsnätverkssystemet. Fiberpliktningen kan göras i den här rutan, och under tiden ger det fast skydd och hantering för FTTX -nätverksbyggnaden.
| Produktionstyp | Klassificering |
| Gfs-1f | Fiberoptisk kabelåtkomst terminalpanel |

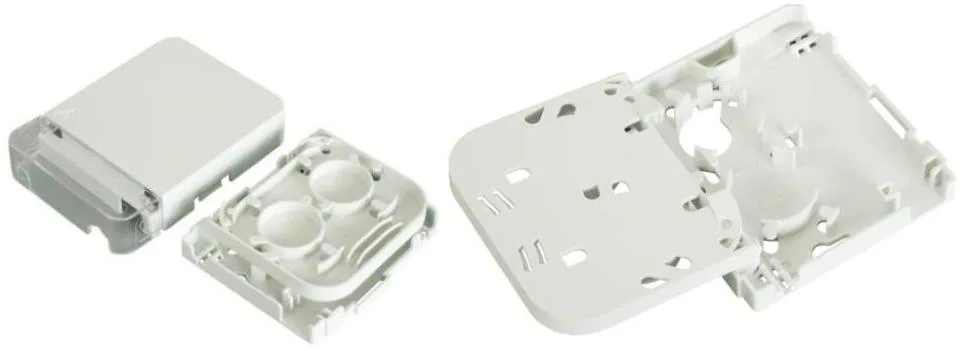

Utseende av GFS-1F
1.2 Standarder uppfyller
Produktionen som erbjuds är utformade, tillverkade och testade enligt standarderna enligt följande:
| IEC61300-2 | Fiberoptiska sammankopplingsanordningar och passiva komponenter - Grundläggande test- och mätprocedurer |
| IEC60068-2 | Grundläggande miljötestförfaranden för elektriska och elektroniska produkter |
1.3 Applikationsmiljö
| Punkt | Värde |
| Driftstemperatur | -40 ºC ～+60 ºC |
| Installationstemperatur | -5 ºC ～+40 ºC |
| Lagringstemperatur | -45ºC ～+65 ºC |
1. Används för familjens arbetsområde, slutföra den enda eller dubbla kärnfiberens åtkomst och utgång, kan uppfylla kraven för att böja radie för fibern och skydda optisk fiberåtkomst för att ge säkerhetsskydd för kärnan.
2. Enkel installation, bekväm drift och underhåll.
3. Enligt kundkraven kan skrivas ut logotyp.
4. Tillverkad av ABS+PC högkvalitativ teknikplastmaterial med utmärkt intensitet.
5. Du kan installera en SC -adapter.
3.1 Mekaniska specifikationer
| Punkt | Specifikationer | Anmärkning |
| Extern dimension (mm) | 115*86*23 | |
| Färg | Vit | |
| Antal inloppsportar | 3 | |
| Fiberkabeldiameter för ingångsporten (mm) | Φ2 ~ φ3, 2*3 | |
| Kapacitet (max) | 2 kärnor | |
| IP -skyddsnivå | IP20 | |
| Brandfarlighet | Ul94-hb | Det kan anpassas efter behov. |

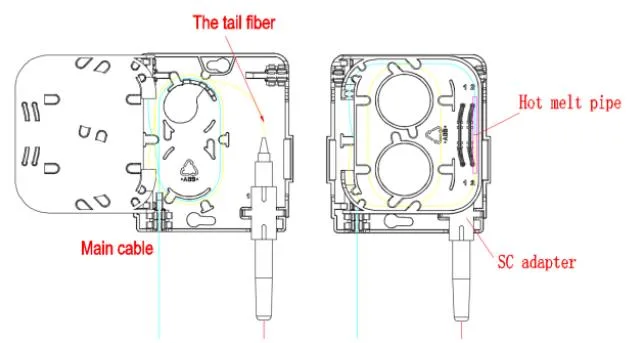

GFS-1F-routingkarta
3.2 Optiska specifikationer
| Punkt | Testmetod | Specifikation |
| Insättningsförlust (DB) | IEC61300-3-4-metod b | MEAN ≤0,1DB, maximalt 0,3db |
| Returförlust (DB) | IEC61300-3-6-METHOD 1 | APC≥60dB, UPC≥50dB |
| Slumpmässig anslutning | IEC61300-3-4 | MEAN ≤0,15DB, maximalt 0,3db |
| Repeterbarhet | IEC 61300-2-2 500 cykler |
Under testet måste skillnaden mellan den initiala mätningen och var och en av mätningarna efter en cykel vara mindre än 0,20 dB och bör rengöras på annat sätt, med en gräns på 25 rengöringar |
3.3. Väggmonterad installation
Borr 2 hål i väggen enligt dimensionen i tabell 2, placera expansionspluggen φ6*30, placera lådan för att matcha hålen och använd skruvar för att fästa.

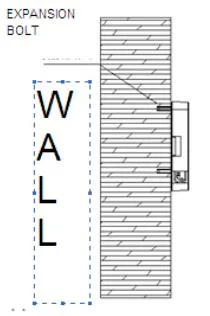

Bild.5 väggmonterad installation
4.1 Tillbehörssektion
| Delnamn | Enhet | Kvantitet | Notera |
| Skruvar och gummiproppar | uppsättning | 2 | M4*25 Philips huvudskruv, φ6*30 gummiplugg |
| Värme krymper skyddshylsa | Datorer | 1 | L = 45 mm |
Standard dubbel korrugerad kartong, 520*360*390mm, 200 i kartong, cirka 19,5 kg.
