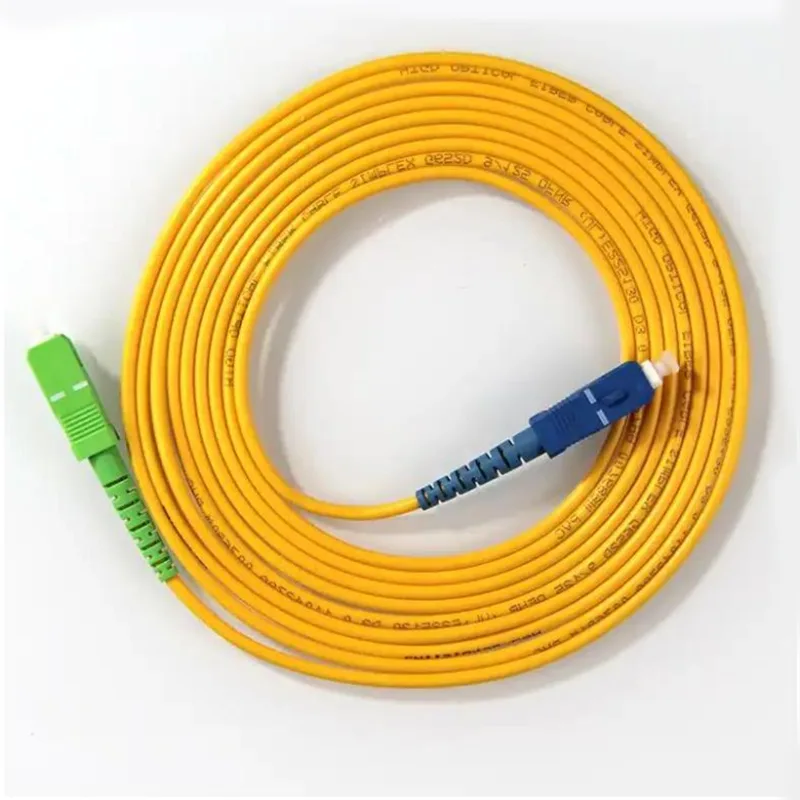

Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchkablar är byggda med G657A1 enkellägesfiber, som stöder applikationer som kräver både böjmotstånd och låg signaldämpning. Med en ytterdiameter på 3,0 mm och LSZH-mantel är kabeln lämplig för inomhusmiljöer där säkerhet och kabelhantering är viktigt.
Som en tillverkare och leverantör i Kina säkerställer Orientalfiber att varje patchkabel är fabriksavslutad och testad före leverans. Kombinationen av SC/APC- och SC/UPC-kontakter möjliggör flexibel distribution över olika nätverksgränssnitt, vilket minskar kompatibilitetsproblemen under installationen.
Stabil kontaktprestanda
Kontrollerad optisk prestanda
Flexibel och hållbar kabeldesign
Säkerhet och efterlevnad
| Konstruktioner | Enhet | Beskrivningar |
| Fiberläge | Enkelläge: ITU-T G657A1 | |
| Antal fibrer | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Avkastningsförlust | dB | ≥55(APC) ≥50(UPC) |
| Tight-buffert fiberdiameter | um | 900 |
| Tight-buffert fiberfärg | Vit | |
| Kabeljacka färg | Gul | |
| Material för kabeljacka | LSZH | |
| Kabeldiameter | mm | Φ3,0 ±0,20 |
| Längd | m | 3,0 +0,1/-0 |

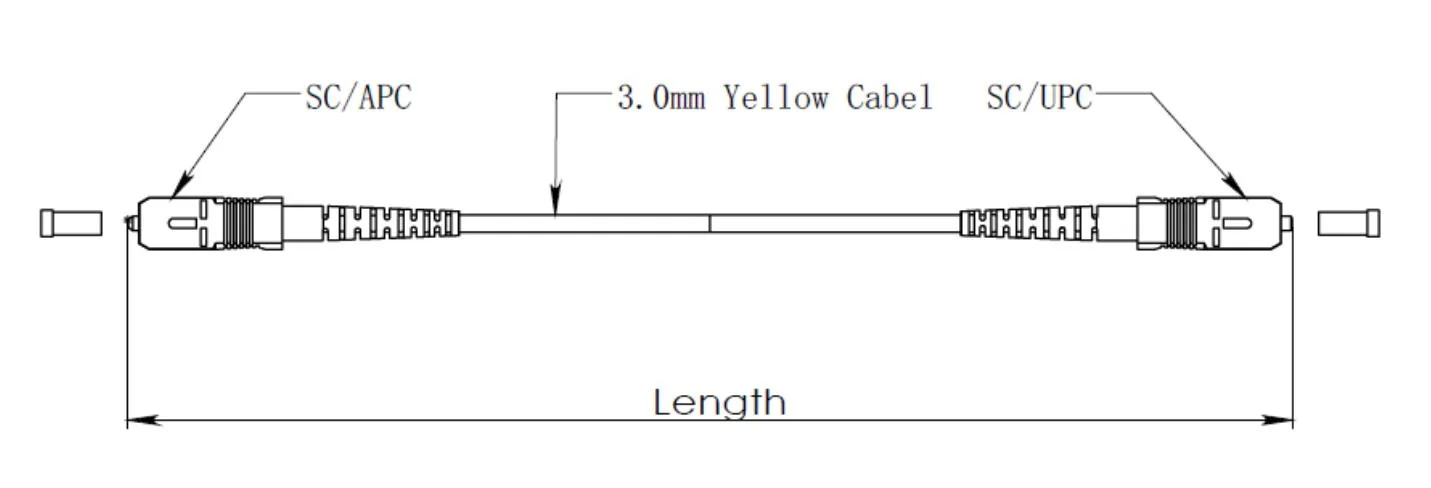

| Kontakttyp | SC/APC (grön) SC/UPC (blå) | |
| Ytpolering | APC och UPC | |
| Hylsmaterial | Keramisk | |
| Repeterbarhet för anslutning | > 800 gånger | |
| Minimal böjradie | mm | ≥20 |
| Fiber/kabelhållning möts | N | 50N±2N vid 5N/s 120s varaktighet |
| Driftstemperatur | ℃ | -25 ℃ ~ +65 ℃ |
| Förvaringstemperatur | ℃ | -25 ℃ ~ +65 ℃ |

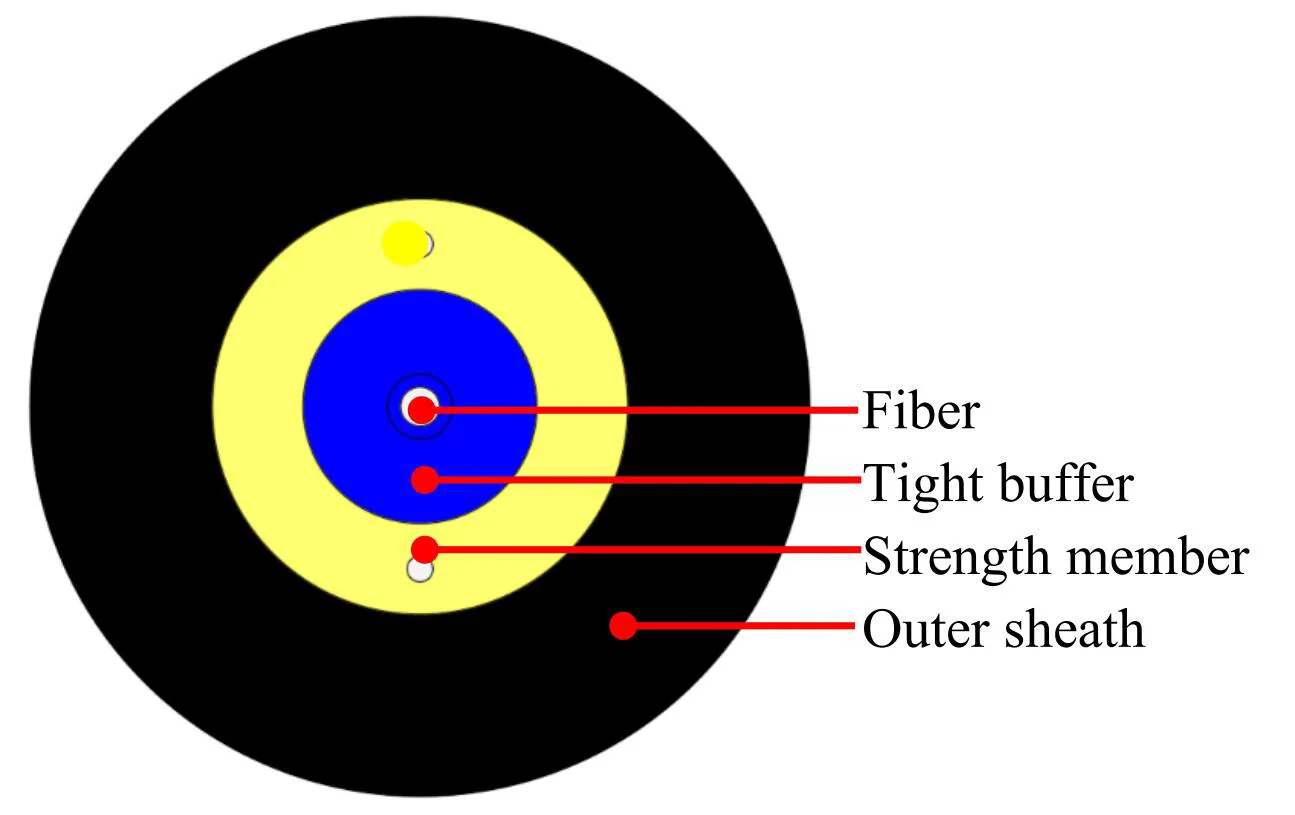

| Föremål | Specifikationer | |
| Tät buffertfiber | Fiberantal | 1 |
| Typ av fiber | G.657A1 | |
| Fiber färg | Blå | |
| Material | LSZH | |
| Diameter | Φ0,9 ± 0,05 mm | |
| Tät buffert Färg | Vit | |
| Styrka medlem | Material | Polyestergarn |
| Ytterhölje | Material | LSZH |
| Diameter | Φ3,0 ± 0,2 mm | |
| Ytterhölje Färg | Gul | |
| Bläckmärke | Färg | Svart |
Alla egenskaper hos kabelfibern (fiber av färdig kabel) ska åtminstone överensstämma med ITU-T-rekommendationen G.657A1 och ska vara enligt följande.
| Punkt | Specifikation |
| Typ av fiber | Enkelläge |
| Fibermaterial | Dopad kiseldioxid |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelavskärningsvåglängd | ≤ 1260 nm |
| Noll-dispersion våglängd | 1300 ~ 1324 nm |
| Nollspridningslutning | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modefältdiameter @ 1310 nm | 8,8±0,4um |
| Core / Clad koncentricitetsfel | ≤ 0,5 um |
| Beklädnadsdiameter | 125,0 ± 0,7 um |
| Ocirkulär beklädnad | ≤5 % |
| Primär beläggningsdiameter | 242 ± 7 um |
| Concentricity Primär Beläggning / Beläggning | ≤10 µm |
| Ocirkulär beläggning | ≤0,7 % |
| Dämpning med kabelböjningsförlust 1 varv 1 radie 10mm 10 varv 1 radie 15mm |
1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km |
Varje Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchkabel genomgår 100 % fabrikstestning, inklusive insättningsförlust och verifiering av returförlust. Som en fabrik i Kina med strukturerade produktionsprocesser fokuserar Orientalfiber på att upprätthålla konsekvent kvalitet över batcher, vilket är viktigt för storskaliga inköps- och ingenjörsprojekt.
Jiangsu Xuben Photoelectric Technology Co., Ltd är ett koncernföretag med fyra fabriker som täcker inomhusoptiska fiberkablar, utomhuskablar, optiska ODN-komponenter och optisk nätverksutrustning. Den totala produktionsytan når 15 000 kvadratmeter, med ett årligt produktionsvärde på 20 miljoner USD.
Företaget tillhandahåller kompletta fiberoptiska nätverkslösningar för teleoperatörer, broadcast-system och industriella kommunikationsprojekt. Produkter används ofta i kraftsystem, järnvägstransitering, motorvägar och storskaliga infrastrukturnätverk.
Med ISO9001 kvalitetsledningssystem och ISO45001 certifiering för hälsa och säkerhet upprätthåller företaget standardiserade produktions- och kvalitetskontrollprocesser. Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchsladdar levereras till både inhemska och internationella marknader och stödjer olika medelstora och stora tekniska projekt.
Vad är skillnaden mellan SC/APC- och SC/UPC-kontakter?
SC/APC-kontakter har en vinklad ändyta (vanligtvis 8 grader) som minskar bakåtreflektion, vilket gör dem lämpliga för optiska system med hög precision. SC/UPC-kontakter har en plan polerad yta och används ofta i allmänna nätverksanslutningar.
Kan kabellängden anpassas?
Ja, Orientalfiber 3 mm rund kabel SC/APC-SC/UPC patchsladdar stöder anpassade längder för att matcha olika installationskrav.
Är denna patchkabel lämplig för inomhusmiljöer?
Ja, materialet LSZH-jacka gör den lämplig för inomhusbruk, speciellt i miljöer där brandsäkerhet och låga rökutsläpp krävs.
Hur många gånger kan kontakten återanvändas?
Kontakten stöder mer än 800 parningscykler under normala användningsförhållanden, vilket bibehåller stabil optisk prestanda.
