All dielektrisk självbärande ADSS antennfiberoptisk kabel

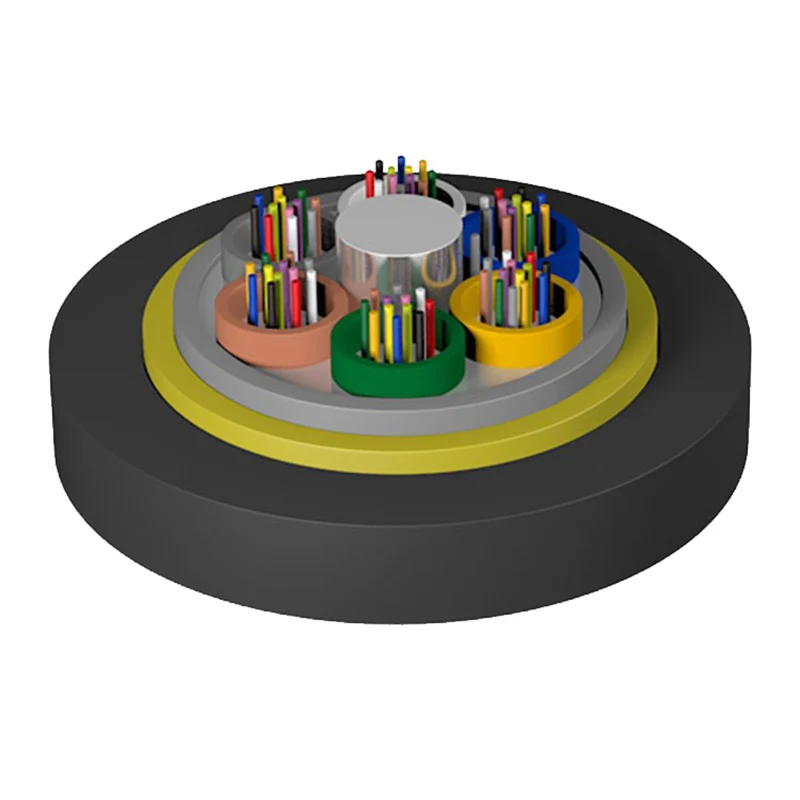

All dielektrisk självbärande ADSS antennfiberoptisk kabel antar lösa rörskikts strandningsstruktur, och 250 μm optisk fiber är mantlad i löst rör tillverkat av material med hög modul, och det lösa röret är fyllt med vattentät blandning. Det lösa röret (och fyllningslinan) vrids runt den icke-metalliska centrala förstärkningskärnan (FRP) för att bilda en kompakt kabelkärna, och gapet i kabelkärnan är fyllt med vattenblockerande fett. Kabelkärnan extruderas med en inre mantel av polyeten (PE), täcks sedan med aramid för förstärkning och strängsprutas slutligen med en yttre mantel av polyeten (PE) eller en yttre mantel (AT).

Skicka förfrågan

Produktbeskrivning

Engineering Excellence and Manufacturing Foundation

Produktionen avAll dielektrisk självbärande ADSS antennfiberoptisk kabelär centrerad på hantverkets anda. Vår grupp driver fyra specialiserade anläggningar – som täcker inomhus-/utomhuskablar, ODN-komponenter och nätverksutrustning – vilket säkerställer att varje komponent uppfyller rigorösa internationella standarder.

Certifierad kvalitet: Våra tillverkningsprocesser har successivt erhållit ISO9001- och ISO45001-certifieringar.
Globalt erkännande: Orientalfiber-produkter används i stor utsträckning av telekomoperatörer och radio-/tv-industrier globalt, vilket bevisar deras tillförlitlighet i storskaliga ingenjörsprojekt.

Kärnteknisk struktur

DeAll dielektrisk självbärande ADSS antennfiberoptisk kabelanvänder en sofistikerad trådningsstruktur med löst rörlager. Denna design säkerställer att de 250 μm optiska fibrerna är skyddade i högmodulrör fyllda med en specialiserad vattentät blandning.

Styrka element: En icke-metallisk FRP (Fiber Reinforced Plastic) mittkärna förhindrar elektromagnetisk induktion.
Vattenblockering: Kabelkärnan är fylld med vattenblockerande fett för att förhindra att fukt tränger in.
Förstärkning: Höghållfast aramidgarn appliceras för att ge den nödvändiga spänningen för långa flyginstallationer.
Yttre skydd: Beroende på det elektriska fältets intensitet tillhandahåller vi antingen en polyeten (PE) eller en anti-spårning (AT) yttre mantel.

Upphandlingsperspektiv: Lösning av anslutningsutmaningar

1. Live-Line installation och effektivitet

En stor smärtpunkt för nätverksinstallation är kostnaden för strömavbrott. DeAll dielektrisk självbärande ADSS antennfiberoptisk kabelfrånOrientalfiberkan installeras utan att stänga av strömmen, vilket avsevärt minskar driftstopp och arbetskostnader för elleverantörer.

2. Miljömässig motståndskraft och mekanisk styrka

Med en maximal spännvidd som överstiger 1000m, är denna kabel designad för att tåla tunga islaster och höga vindhastigheter. Dess lätta konstruktion minskar den mekaniska belastningen på befintliga torn och stöd, vilket säkerställer att kraftledningens strukturella integritet förblir intakt.

3. Högspänningskompatibilitet och livslängd

DeAll dielektrisk självbärande ADSS antennfiberoptisk kabelär speciellt konstruerad för högspänningsmiljöer. För 110kV- och 220kV-ledningar förhindrar användningen av vår AT-mantel (Anti-tracking) elektrisk erosion, vilket ger en designlivslängd på över 30 år.

All Dielectric Self-supporting ADSS Aerial Fiber Optic Cable

Tekniska parametrar

Ref. Ytterdiameter (mm)	Ref. Vikt (kg/km)		Rec. Dagligt Max. Arbetsspänning (kN)	Max tillåten arbetsspänning (kN)	Brytstyrka (kN)	Styrka medlem CSA (mm2)	Elasticitetsmodul (kN/mm2)	Värmeexpansionskoefficient ×10-6/K	Lämplig spann (NESC Standard, m)
Ref. Ytterdiameter (mm)	PE Slida	AT Slidan	Rec. Dagligt Max. Arbetsspänning (kN)	Max tillåten arbetsspänning (kN)	Brytstyrka (kN)	Styrka medlem CSA (mm2)	Elasticitetsmodul (kN/mm2)	Värmeexpansionskoefficient ×10-6/K	A	B	C	D
11.8	117	124	1.5	4	10	4.6	7.6	1.8	160	100	140	100
12.0	121	129	2.25	6	15	7.6	8.3	1.5	230	150	200	150
12.3	126	134	3.0	8	20	10.35	9.45	1.3	300	200	290	200
12.6	133	141	3.6	10	24	13.8	10.8	1.2	370	250	350	250
12.8	138	145	4.5	12	30	14.3	11.8	1.0	420	280	400	280
13.1	145	153	5.4	15	36	18.4	13.6	0.9	480	320	460	320
13.5	155	163	6.75	18	45	22.0	16.4	0.6	570	380	550	380
13.8	163	171	7.95	22	53	26.4	18.0	0.3	670	460	650	460
14.4	177	186	9.0	26	60	32.2	19.1	0.1	750	530	750	510
14.6	182	191	10.5	28	70	33.0	19.6	0.1	800	560	800	560
14.8	195	204	12.75	34	85	40.0	20.1	0.1	880	650	880	650

Lagring/driftstemperatur: -40℃-+70℃

Optiska egenskaper

Fiberoptisk typ	（+20℃）				bandbredd		numerisk bländare	Skär av våglängden på den optiska kabeln
Fiberoptisk typ	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	numerisk bländare	Skär av våglängden på den optiska kabeln
G.652	---	---	≤0,36dB/km	≤0,22dB/km	---	---	---	≤1260nm
G.655	---	---	≤0,40dB/km	≤0,23dB/km	---	---	---	≤1450nm
50/125 µm	≤3,3dB/km	≤1,2dB/km	---	---	≥500MHz·km	≥500MHz·km	0,200±0,015 NA	---
62,5/125 µm	≤3,5dB/km	≤1,2dB/km	---	---	≥200MHz·km	≥500MHz·km	0,275±0,015 NA	---

Notera:

a. Endast en del av ADSS-kablar är listade i tabellen, ADSS-kablar med andra spann kan vara förfrågan från säljare.

b. Specifikationerna i tabellen är på villkor att det inte finns någon höjdskillnad och installationssänkningen är 1 %

c. Fiberantalet är 2 till 72, identifieringen av fibrer överensstämmer med den nationella standarden

Användning: Självbärande antenn

Nyckelegenskaper och prestanda

Optimala dimensioner: Små kabeldiametrar minskar påverkan av miljöfaktorer som vind och is.

Överlägsna dragegenskaper: Den exakta mängden aramidgarn beräknas för varje projekt för att möta specifika spännviddskrav.

Överensstämmelse: Vår ADSS-kabel överensstämmer helt med standarderna IEEE 1222 och IEC 60794-1.

Termisk stabilitet: Upprätthåller utmärkt prestanda över ett brett spektrum av driftstemperaturer.

Strategiska tillämpningar

Den helt dielektriska självbärande ADSS antennfiberoptiska kabeln är det föredragna valet för:

Telekommunikation: operatörsklassade stamlinjer och dataöverföring i lokalt nätverk.

Elnät: Högspänningsledningar av olika nivåer (10kV till 220kV).

Industriell infrastruktur: Front-end-anslutningar inom elkraft, järnvägstrafik och motorvägar.

Vanliga frågor (FAQ)

F: Hur bestäms det yttre mantelmaterialet för olika spänningsnivåer?

S: För 10 kV och 35 kV kraftledningar används vanligtvis en polyeten (PE) mantel. För 110kV och 220kV linjer beräknar vi den elektriska fältstyrkan vid hängpunkten och använder AT (Anti-tracking) yttre mantel för att förhindra nedbrytning.

F: Vad är den maximala spännkapaciteten för Orientalfiber ADSS-kablar?

S: Även om spännvidden varierar beroende på projektkrav, kan den helt dielektriska självbärande ADSS-antennfiberoptiska kabeln designas för spännvidder som överstiger 1000 m.

F: Kan den här kabeln användas på befintliga krafttorn?

A: Ja. Eftersom den är lätt och icke-metallisk, är den idealisk för att lägga till kommunikationsmöjligheter till befintlig kraftdistribution och överföringsinfrastruktur utan att lägga till betydande vikt.
