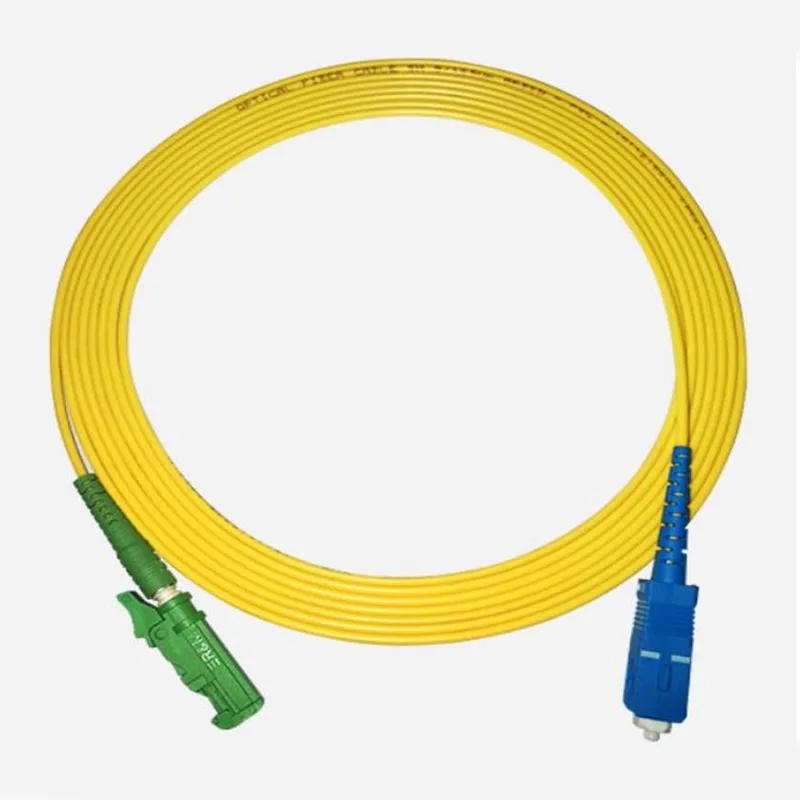

Orientalfibers 3 mm runda kabel E2000/APC-SC/UPC patchsladdar är designade med rigorösa tillverkningsstandarder. Kablarna bibehåller stabil optisk prestanda under varierande förhållanden, vilket minskar signaldämpningen och säkerställer tillförlitlig anslutning. De är lämpliga för både inomhus- och utomhusapplikationer, beroende på nätverkets design.
Som proffsleverantör och tillverkare, Orientalfiber tillhandahåller end-to-end-lösningar för fiberoptiska nätverk. Med fyra fabriker som spänner över optiska kablar inomhus och utomhus, ODN-komponenter och optisk nätverksutrustning, stödjer Orientalfiber storskaliga distributioner och tekniska projekt globalt. Deras kvalitetscertifieringar, inklusive ISO9001 och ISO45001, återspeglar ett engagemang för precisionstillverkning och säkerhet på arbetsplatsen.
Den 3 mm runda kabeln E2000/APC-SC/UPC patchkabel är redo för snabb utplacering. Fabriksavslutning säkerställer minimal installationstid, medan polerade kontakter minskar signalreflektion. Orientalfiber ger också vägledning för korrekt dragning, hantering och testning för att bibehålla optimal prestanda under kabelns livslängd.
Ja, Orientalfiber tillhandahåller anpassningsbara längder för att passa dina projektkrav.
SC, LC och andra enfiberkontakter stöds med både UPC- och APC-poleringsalternativ.
Ja, varje3 mm rund kabel E2000/APC- SC/UPC patchkabelär 100 % fabriksavslutad och testad för att säkerställa tillförlitlig prestanda.
Kontakta Orientalfiber för grossist-, massbeställningar eller detaljerade produktspecifikationer. Deras professionella team ger full support för upphandling, projektplanering och eftermarknadsservice.

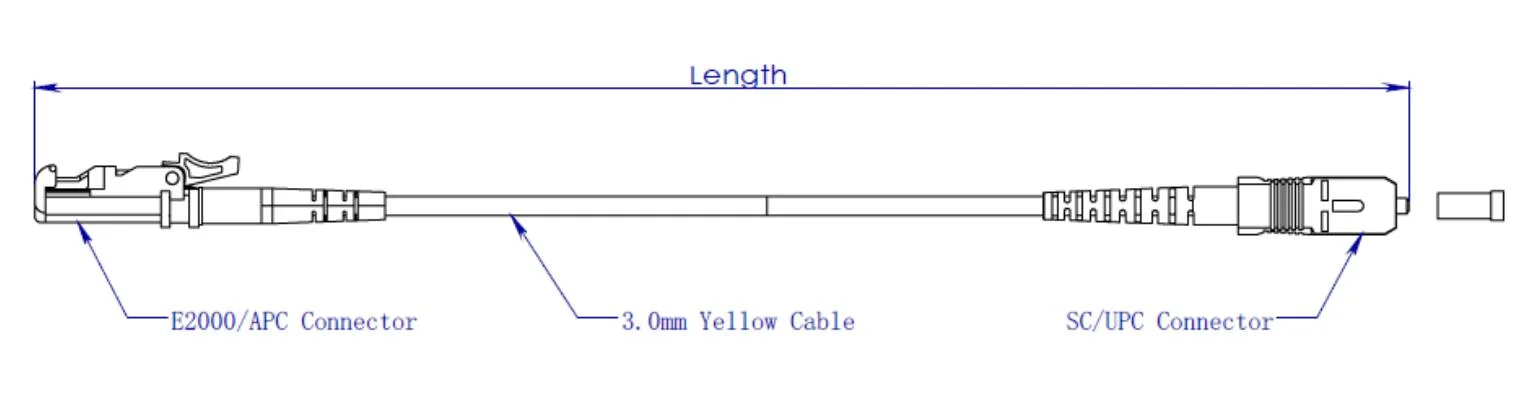

| Konstruktioner | Enhet | Beskrivningar |
| Fiberläge | Enkelläge: ITU-T G657A1 | |
| Antal fibrer | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Avkastningsförlust | dB | ≥55(APC) ≥50(UPC) |
| Tight-buffert fiberdiameter | um | 900 |
| Tight-buffert fiberfärg | Vit | |
| Kabeljacka färg | Gul | |
| Material för kabeljacka | LSZH | |
| Kabeldiameter | mm | Φ3,0 ±0,20 |
| Längd | m | 3,0 +0,1/-0 |
| Kontakttyp | SC/APC (grön) SC/UPC (blå) | |
| Ytpolering | APC och UPC | |
| Hylsmaterial | Keramisk | |
| Repeterbarhet för anslutning | > 800 gånger | |
| Minimal böjradie | mm | ≥20 |
| Fiber/kabelhållning möts | N | 50N±2N vid 5N/s 120s varaktighet |
| Driftstemperatur | ℃ | -25 ℃ ~ +65 ℃ |
| Förvaringstemperatur | ℃ | -25 ℃ ~ +65 ℃ |

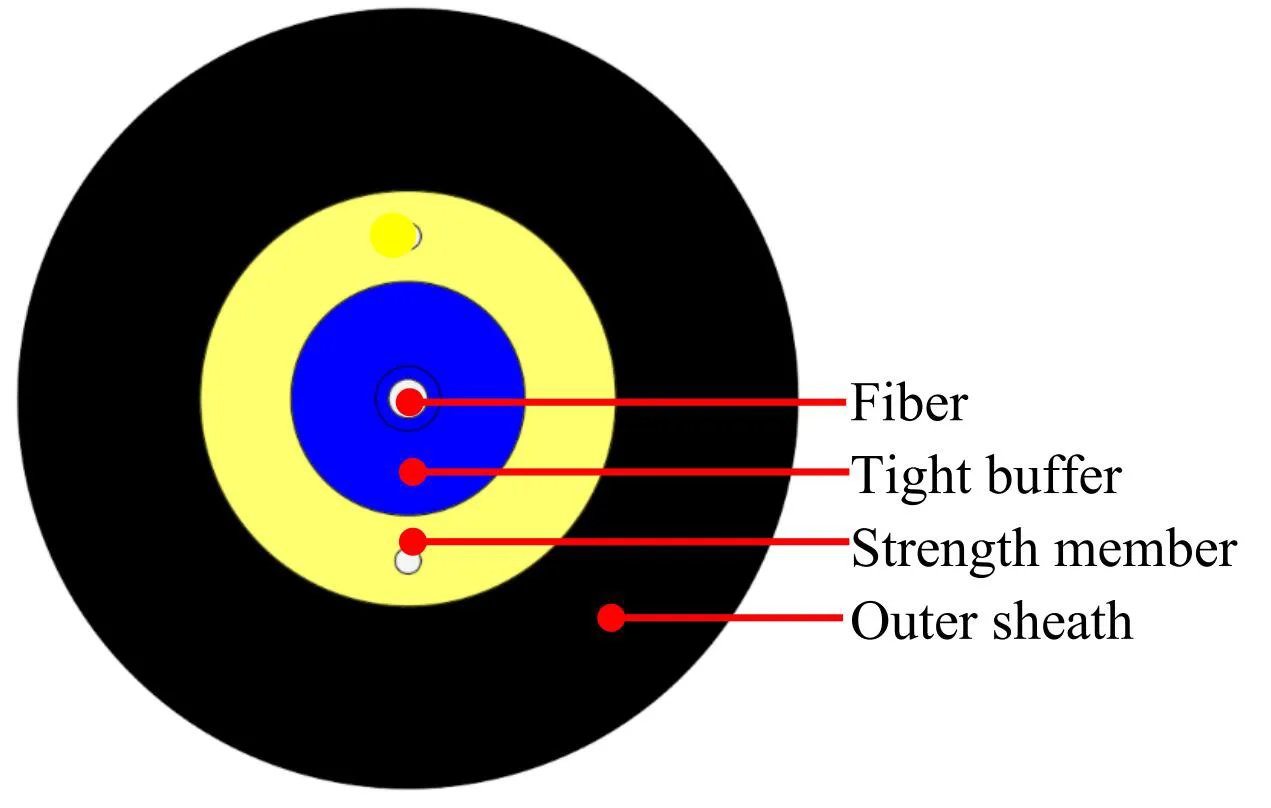

| Föremål | Specifikationer | |
| Tät buffertfiber | Fiberantal | 1 |
| Typ av fiber | G.657A1 | |
| Fiber färg | Blå | |
| Material | LSZH | |
| Diameter | Φ0,9 ± 0,05 mm | |
| Tät buffert Färg | Vit | |
| Styrka medlem | Material | Polyestergarn |
| Ytterhölje | Material | LSZH |
| Diameter | Φ3,0 ± 0,2 mm | |
| Ytterhölje Färg | Gul | |
| Bläckmärke | Färg | Svart |
Alla egenskaper hos kabelfibern (fiber av färdig kabel) ska åtminstone överensstämma med ITU-T-rekommendationen G.657A1 och ska vara enligt följande.
| Punkt | Specifikation |
| Typ av fiber | Enkelläge |
| Fibermaterial | Dopad kiseldioxid |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelavskärningsvåglängd | ≤ 1260 nm |
| Noll-dispersion våglängd | 1300 ~ 1324 nm |
| Nollspridningslutning | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk dispersion @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm. km) |
| Modefältdiameter @ 1310 nm | 8,8±0,4um |
| Core / Clad koncentricitetsfel | ≤ 0,5 um |
| Beklädnadsdiameter | 125,0 ± 0,7 um |
| Ocirkulär beklädnad | ≤5 % |
| Primär beläggningsdiameter | 242 ± 7 um |
| Concentricity Primär Beläggning / Beläggning | ≤10 µm |
| Ocirkulär beläggning | ≤0,7 % |
| Dämpning med kabelböjningsförlust 1 varv 1 radie 10mm 10 varv 1 radie 15mm |
1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km |
