● Datacenter
● Ethernet -applikationer
● FTTH -applikationer
● Ryggraden, horisontella och stigande applikationer
● Video, data och rösttjänster
● Testutrustningsapplikationer
● Hög precisionskontakt
● UPC & APC End Face Polish
● SC, LC, alla enstaka fiberkontakt
● Anpassad längd tillgänglig
● 100% fabriks avslutad och testad
● ROHS -kompatibel
| Konstruktioner | Enhet | Beskrivningar |
| Fiberläge | Singelläge: ITU-T G657A1 | |
| Fiberantal | Simplex | |
| Våglängd | nm | 1310/1550 |
| Insättningsförlust | dB | ≤0,30 |
| Returförlust | dB | ≥55 (APC) ≥50 (UPC) |
| Thight-buffer fiberdiameter | en | 900 |
| Thight-buffertfiberfärg | Vit | |
| Kabeljacka färg | Gul | |
| Kabeljacka | Lszh | |
| Kabeldiameter | mm | Φ3.0 ± 0,20 |
| Längd | m | 3.0 +0,1/-0 |
| Anslutningstyp | SC/APC (grön) SC/UPC (blå) | |
| Endace Polish | APC och UPC | |
| Hylsväder | Keramisk | |
| Anslutningsupprepning | > 800 gånger | |
| Minimal böjradie | mm | ≥20 |
| Fiber/kabelhållning möts | N | 50n ± 2n vid 5N/s 120 -talets varaktighet |
| Driftstemperatur | ℃ | -25 ℃ ~ +65 ℃ |
| Lagringstemperatur | ℃ | -25 ℃ ~ +65 ℃ |

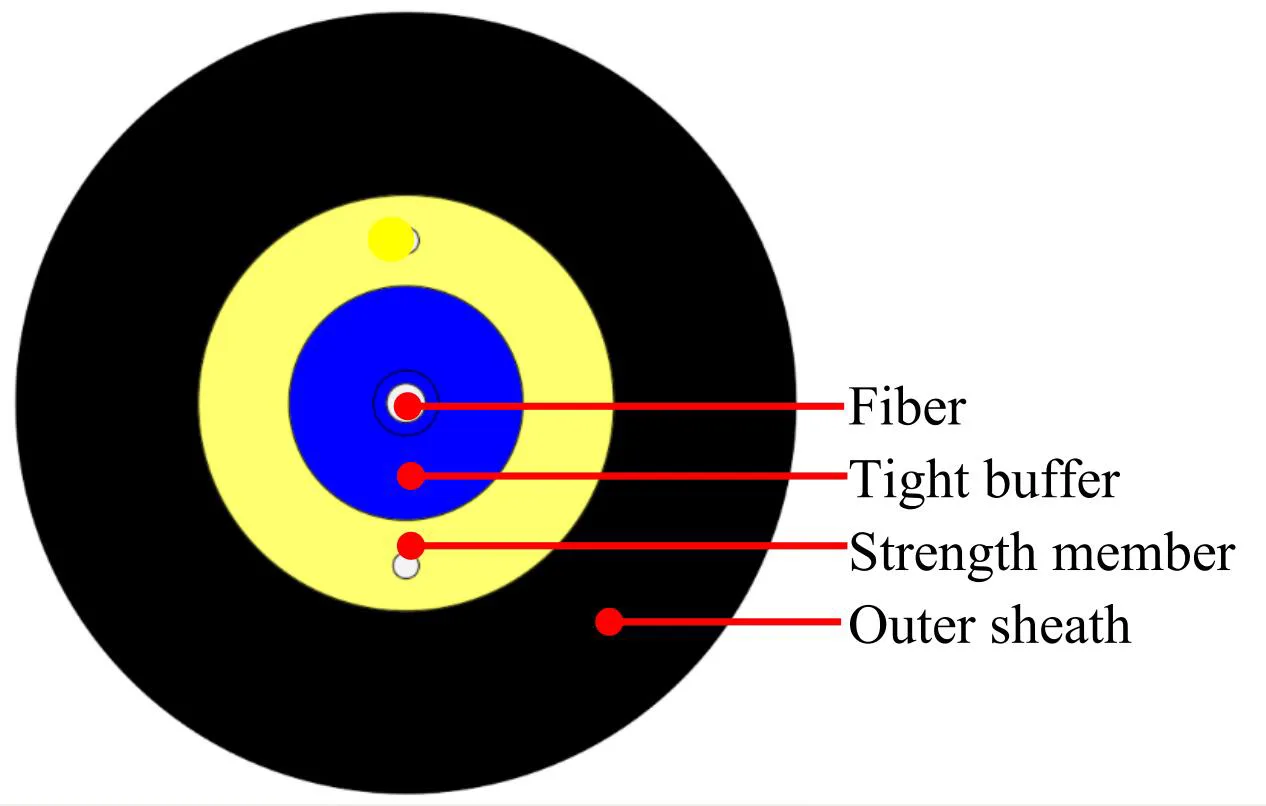

| Föremål | Specifikationer | |
| Tät buffertfiber | Fiberantal | 1 |
| Fibertyp | G.657A1 | |
| Fiberfärg | Blå | |
| Material | Lszh | |
| Diameter | Φ0,9 ± 0,05 mm | |
| Tät buffertfärg | Vit | |
| Styrkemedlem | Material | Polyestergarn |
| Yttre mantel | Material | Lszh |
| Diameter | Φ3,0 ± 0,2 mm | |
| Yttre mantelfärg | Gul | |
| Bläckmärke | Färg | Svart |
Alla egenskaper hos kabelfiber (fiber i färdig kabel) ska åtminstone vara i enlighet med ITU-T-rekommendationen G.657A1 och ska vara följande.
| Punkt | Specifikation |
| Fibertyp | Enkelläge |
| Fibermaterial | Dopad kisel |
| Dämpningskoefficient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm |
≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km |
| Kabelavstängning våglängd | ≤ 1260 nm |
| Nolldispersionsvåglängd | 1300 ~ 1324 nm |
| Nolldispersion | ≤ 0,092 ps/(nm2.km) |
| PMD @ 1550 nm | ≤0,1 ps/km1/2 |
| Kromatisk spridning @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm |
≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km) |
| Läge fältdiameter @ 1310 nm | 8,8 ± 0,4UM |
| Kärna / klädd koncentricitetsfel | ≤ 0,5 en |
| Kläddiameter | 125,0 ± 0,7 en |
| Förbindande icke-cirkularitet | ≤5% |
| Primär beläggningsdiameter | 242 ± 7 en |
| Koncentricitet primär beläggning / beläggning | ≤10 um |
| Beläggning | ≤0,7% |
| Dämpning med kabelböjningsförlust 1 sväng 1 radie 10mm 10 varv 1 radie 15mm |
1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550NM ≤Δ0.25dB/km 1625nm ≤Δ1.0dB/km |
