• FTTX -system
• LAN, WAN och Metro Networks
• Analoga/digitala passiva optiska nätverk
• CATV -nätverk
• Andra applikationer i fiberoptiska system
• Låg införandeförlust
• Låg PDL (polarisationsberoende förlust)
• Kompakt design
• Exceptionell tillförlitlighet och stabilitet
• bred driftsvåglängd: 1260 ~ 1650nm
• bred driftstemperatur: -40 ~ 85 ° C
Planar Lightwave Circuit (PLC) Splitter är en typ av optisk krafthanteringsenhet som är tillverkad med hjälp av Silica Optical Waveguide Technology för att distribuera optiska signaler från Central Office (CO) till flera premiss platser. Den har liten storlek, hög tillförlitlighet, brett driftsvåglängdsområde och bra kanal-till-kanalens enhetlighet. Dessa används allmänt i PON-nätverk för att förverkliga optisk signalkraftsdelning som lågkostnad lösning.
| Parametrar | Symbol | Specifikationer | Enhet | ||
| Kanalnummer | Ch | 1 × 2 | 2 × 16 | 2 × 32 | |
| Driftsvåglängd | 1260 ~ 1650 | nm | |||
| Testvåglängd | 1310/1550 | nm | |||
| Insättningsförlust1 | Il | ≤4,2 | ≤14.4 | ≤17,8 | dB |
| Enhetlighet | ≤0,6 | ≤1,5 | ≤1,8 | dB | |
| Polarisationsberoende förlust | Pdl | ≤0,25 | ≤0,35 | ≤0,35 | dB |
| Returförlust | Rl | ≥55 | dB | ||
| Ledande | Dir | ≥55 | dB | ||
| Inputoptisk kraft | P | ≤100 | mw | ||
| Fibertyp | G657.A1 | ||||
| Anslutning | SC/APC | ||||
| Fibermärke | Utgång: blå/orange/grön/brun/ grå/vit/röd/svart |
||||
| Paketdimension (L) × (W) × (H) | Pkg | 482 × 200 × 43,5 | mm | ||
| Driftstemperatur | Bästa | -40 ~ +85 | ℃ | ||
| Lagringstemperatur | Tst | -40 ~ +85 | ℃ | ||
* Obs:
1. Ange utan kontakter.
2. Lägg till ytterligare 0,2dB -förlust per kontakt.
1x2/2x16/2 × 32 PLC -splitterspecifikation (1RU 19 ”rackmonteringstyp)

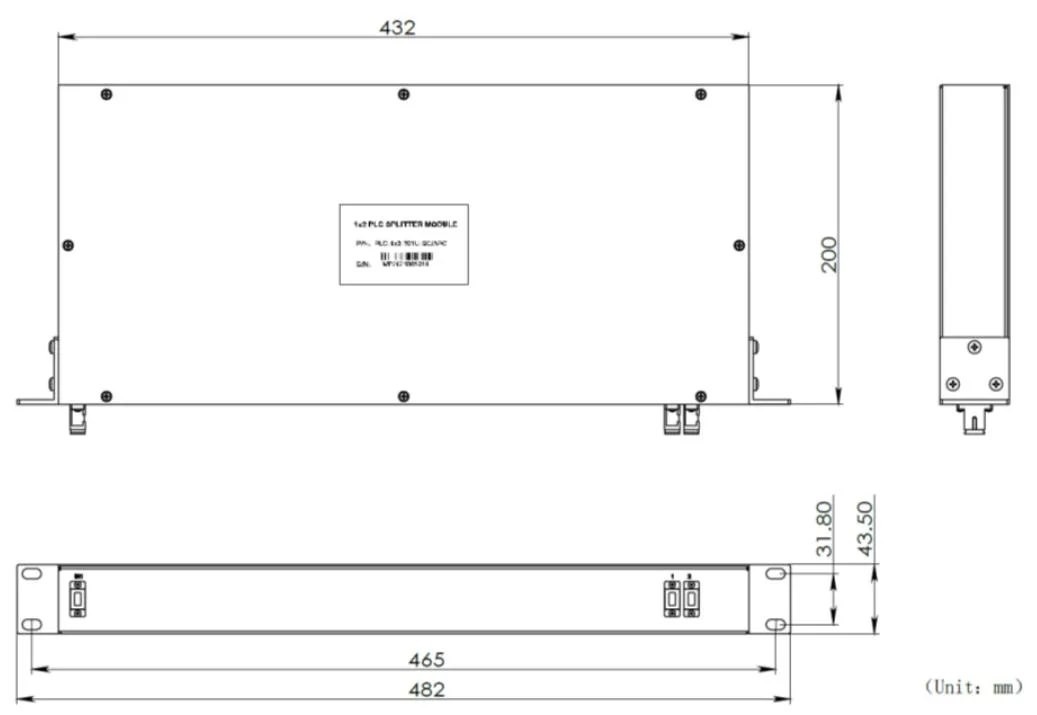

1 × 2 PLC -splittermodul

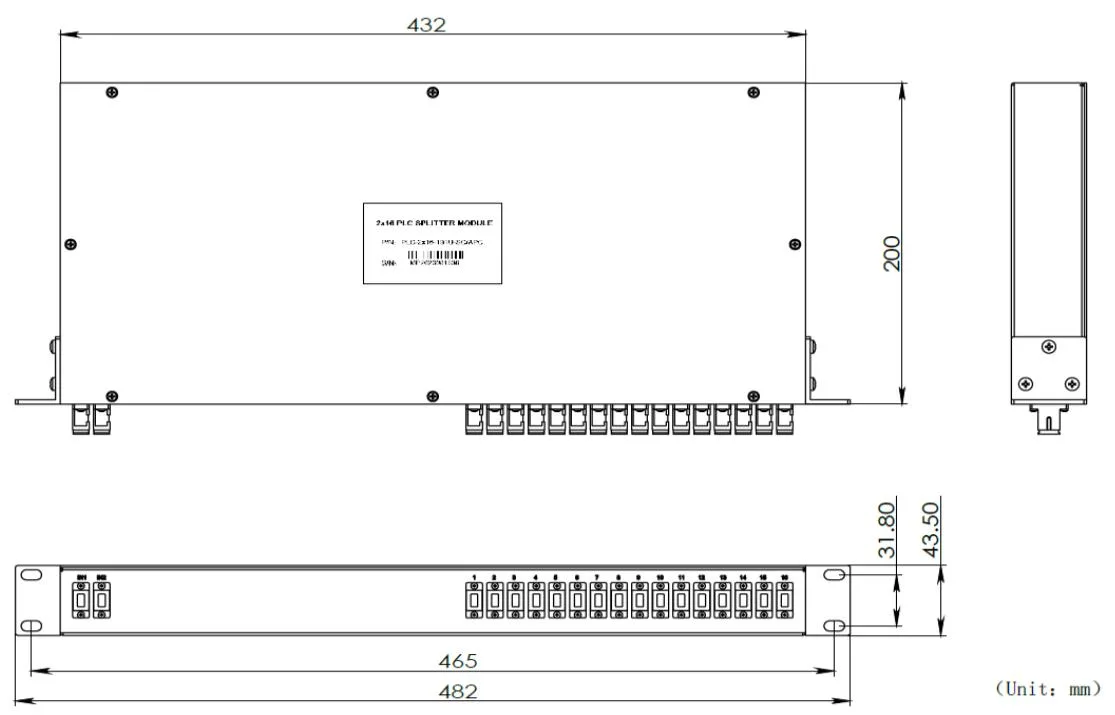

2 × 16 PLC -splittermodul
1x2/2x16/2 × 32 PLC -splitterspecifikation (1RU 19 ”rackmonteringstyp)

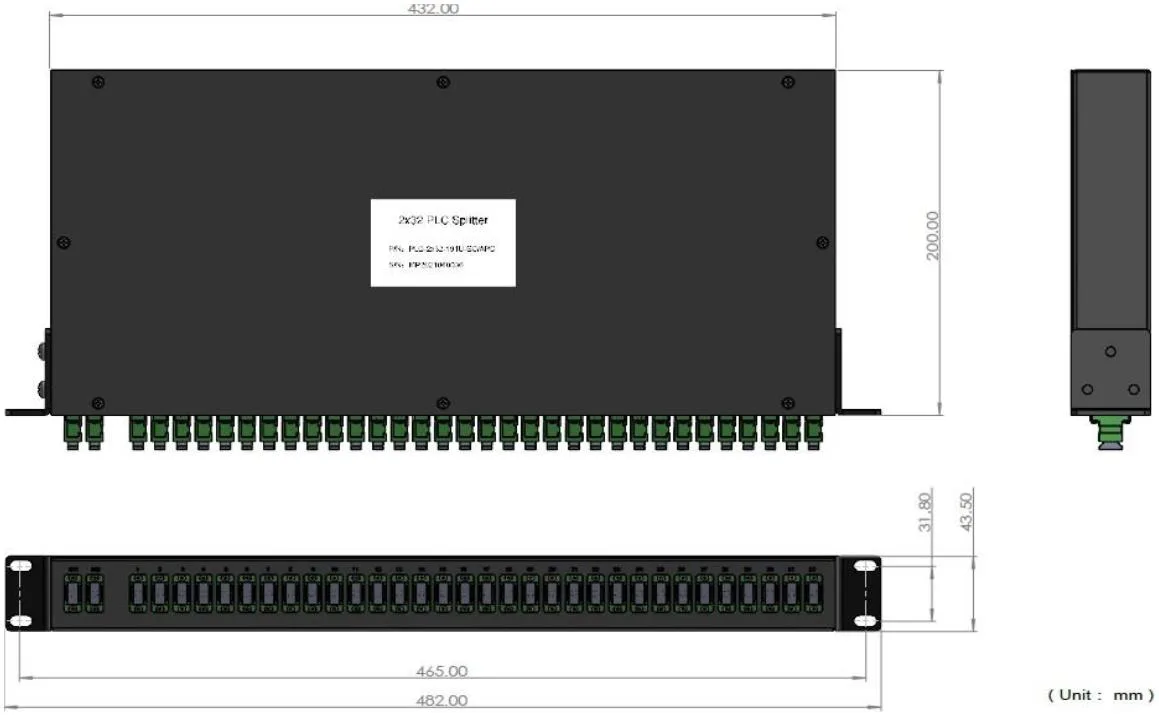

2 × 32 PLC Splitter -modul
| Plc | PLC -typ | Våglängd | Lådan | Fibertyp | Fiberlängd | Anslutning |
| PLC -splitter |
102 = 1x2 104 = 1x4 108 = 1x8 116 = 1x16 132 = 1x32 164 = 1x64 204 = 2x4 208 = 2x8 216 = 2x16 232 = 2x32 264 = 2x64 |
1 = 1310nm 2 = 1550 nm 3 = 1310 & 1550NM 4 = 1260 ~ 1650nm X = special |
1 = metallrör+bar fiber 1 = metallrör+lösa rör 2 = 90x20x10 ABS -låda 3 = 100x80x10 ABS -låda 4 = 120x80x18 ABS -låda 5 = 140x120x20 ABS -låda 6 = metallbox 7 = 1ru 19 ”rackmontering X = special |
1 = G652D 2 = G657A1 3 = G657A2 X = special |
1 = 0,5 m 2 = 1m 3 = 2m 4 = 3m 5 = adapter X = special |
1 = ingen 2 = FC/UPC 3 = FC/APC 4 = LC/UPC 5 = LC/APC 6 = sc/upc 7 = SC/APC X = special |
