Förterminerad rund fiberoptisk droppkabel

Förterminerade runda fiberoptiska droppkablar ger en robust och förseglad anslutningslösning för Fiber to the Home (FTTH) genom ett snabbt och exakt anslutningssystem, vilket minskar installationstid, tekniska fel och underhåll. Dessutom garanterar det hög tillförlitlighet och hållbarhet hos nätverket.

Skicka förfrågan

Produktbeskrivning

Produktkategori: Fiber to the Home (FTTH) anslutningslösningar
Nyckelfunktion: Snabbinstallation plug-and-play drop-kabel med förstärkt SC/APC-avslutning.
Överensstämmelse: Uppfyller IEC 61754-4-standarderna för prestanda för optiskt gränssnitt.

Orientalfiber tillhandahåller den förterminerade runda fiberoptiska droppkabeln som en högpresterande lösning för fiberinstallationer i bostäder och kommersiella anläggningar. Designad av Jiangsu Xuben Photoelectric Technology Co., Ltd, denna kabel integrerar robust mekaniskt skydd med precisionskonstruerade kontakter för att säkerställa stabil signalöverföring under olika miljöförhållanden.

Produktdefinition och funktionell omfattning

Den förterminerade runda fiberoptiska droppkabeln är en specialiserad optisk enhet som består av en höghållfast 5 mm rund kabel fabriksterminerad med en förstärkt SC/APC-kontakt. Till skillnad från vanliga fältterminerade kablar, eliminerar denna föranslutna lösning behovet av skarvning på plats vid abonnentänden, genom att använda en högkvalitativ zirkoniumhylsa för att bibehålla låga införingsförluster och hög returförlust under hela nätverkets livslängd.

Kärnfördelar och teknisk excellens

1. Precisionsteknik

Den förterminerade runda fiberoptiska droppkabeln har en förstärkt SC/APC-kontakt på sida A, vilket säkerställer en tät, väderbeständig anslutning. Användningen av zirkoniumhylsor garanterar stabil inriktning, vilket minskar risken för signalförsämring på grund av temperaturfluktuationer eller mekaniska vibrationer.

2. Förbättrad hållbarhet

Kabelkonstruktionen är byggd för lång livslängd och inkluderar:

HDPE/LSZH Ytterjacka: Ger motståndskraft mot UV-strålning och miljöbelastning.

Vattenblockerande komponenter: Integrerad glasfiber och aramidgarn förhindrar inträngning av fukt.

G657A1/A2 Fiber: Ger överlägsen böjokänslig prestanda, avgörande för snäva färdvägar i urbana FTTH-miljöer.

3. Optimerad implementeringseffektivitet

Genom att använda den förterminerade runda fiberoptiska droppkabeln kan teleoperatörer minska installationstiden avsevärt. Den "öppna änden" på sida B möjliggör enkel dragning genom ledningar innan den slutliga avslutningen vid distributionsstället.

Applikationsfält

Mångsidigheten hos den förterminerade runda fiberoptiska droppkabeln gör den lämplig för olika sektorer med hög efterfrågan:

Telekommunikation: Last-mile FTTH-anslutningar för privata internetleverantörer.

Broadcasting: Signalöverföring för radio- och tv-nät.

Industriell infrastruktur: Front-end-anslutningar för smarta nät, järnvägstransitering och övervakningssystem för motorvägar.

Lokala nätverk (LAN): Höghastighetsdataöverföring för campus- eller kontorskomplex.

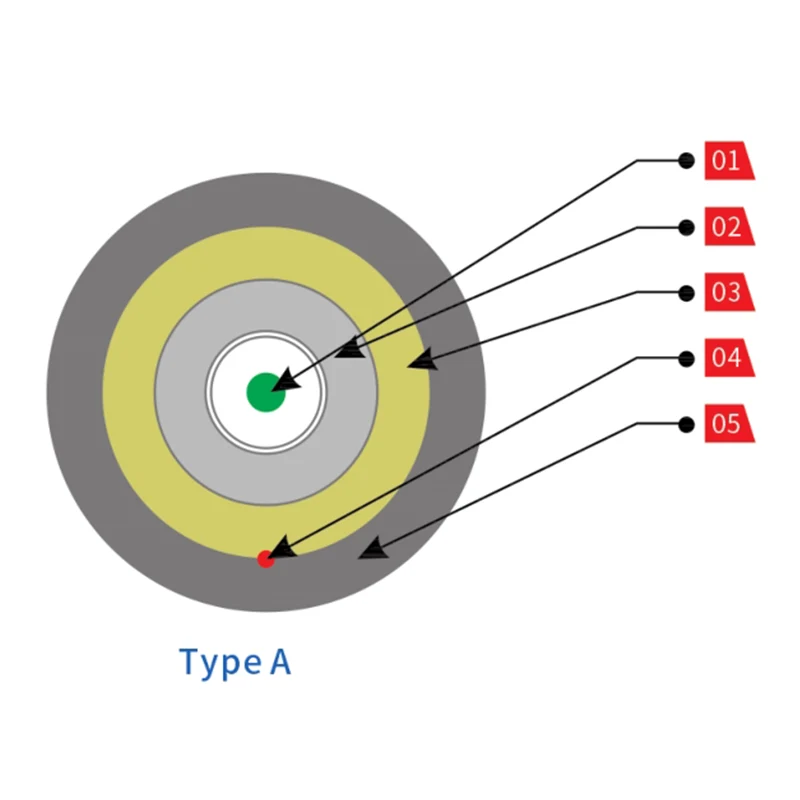

Strukturritning

900μm buffert

PBT-rör

Vattenblockerande buffertar av glasfiber och aramidgarn

Ripcord

LSZH jacka

Pre-terminated Round Fiber Optic Drop Cable

Typ A

900μm buffert

Inre slida

Vattenblockerande buffertar av glasfiber och aramidgarn

Styrka medlem

Ripcord

Ytterhölje

Blå färglinje

Pre-Terminated Round Fiber Optic Drop Cable

Typ B

Kontaktdetaljer

Modell: Typ E

Färg: Svart

Material: PC+ABS

Kontakt: SC/APC

Tillämplig kabel: 5 mm droppkabel

Egenskaper

Modulär design, lätt att bygga ut

Den kan fungera och installeras utomhus

Skyddsgrad: IP68

RL: ≥55dB

Pre-Terminated Round Fiber Optic Drop Cable

Optiska specifikationer

Parameter	Värde
Anslutningstyp	E Typ
Anslutningsförlust (dB)	IL: ≤0,3dB Max. 0,3dB + 0,4dB/km * L(km) @ 1310nm Max. 0,3dB + 0,35dB/km * L(km) @ 1550nm enligt IEC 61300-3-4 Metod B
Anslutningsreturförlust (dB)	RL: ≥55dB Min. 60dB @ 1310&1550nm Enligt IEC 61300-3-6
Kabellängd (m)	50, 100, 150, 200, 250 osv
Grad av skydd	IP 68

Kabelmontering

Insättningsförlust: Max. 0,3dB + 0,35dB/km * L(km) @ 1310nm

Max. 0,3dB + 0,21dB/km * L(km) @ 1550nm

Enligt IEC 61300-3-4 Metod B

Avkastningsförlust: Min. 60 dB @ 1310&1550nm

Enligt IEC 61300-3-6

Mekaniska specifikationer

Punkt	Testmetod	Krav
Draghållfasthet	IEC 60794-1-E1 (1000N/1h)	Fiberförlängning ≤0,40 % Restförlängning ≤ 0,05 % Dämpningsförändring ≤ 0,1 dB @1550nm
Tillplattning	IEC 60794-1-E3 (1000 N/100 mm på 15 minuter)	Dämpningsändring ≤ 0,1 dB @1550nm
Inverkan	IEC 60794-1-2-E4 (5N.m slag och D=300 mm)	Dämpningsändring ≤ 0,1 dB @1550nm
Torsion	IEC 60794-1-2-E7 (25N belastning och 10 cykler)	Dämpningsförändring ≤ 0,1 dB @1550nm
Krökning	IEC 60794-1-2-E6 (D=100 mm och 55N belastning, 25 cykler)	Dämpningsförändring ≤ 0,1 dB @1550nm
Temperaturområde	IEC 60794-1-2-F1 (-15°C ~ + 65°C)	Dämpningsförändring ≤ 0,2 dB @1550nm
Vatteninträngning	IEC 60794-1-2-F5A (3m på längden, 1m på höjden, 24 timmar)	Avsluta vattenläckan
Slideskrympning	EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时）	≤ 5,0 %
RoHs (2011/65/EU)	Följer
