Multifunktionsfiberoptisk kabel (≤24F)

The multi-purpose distribution fiber optic cable (≤24f) uses multiple Φ900μm flame-retardant tight-buffered optical fibers as the optical transmission medium, covered with a layer of aramid as a force-reinforced unit, and extruded with a layer of polyvinyl chloride (PVC) or low-smoke zero-halogen material (LSZH, low-smoke, halogen-free, flam-retardant) mantel.

Skicka förfrågan

Produktbeskrivning

Egenskaper

Tät buffertfiber lätt att strippa

Tät buffertfiber har utmärkt flamskyddande prestanda

Aramidgarn som styrka MED MÅR Kabel har utmärkt draghållfasthet

Det yttre materialet är korrosionsbeständigt, vattentätt, UV-resistent, flamskyddande och miljövänlig.

Ansökningar

Inomhus alla kabelfördelningar

Ryggradsdistributionskabel

Multi Optical Fiber Jumper

Standarder

Uppfylla standarderna för YD/T 1258.4, ICEA-596, GR-409, IEC 60794-2-20/21, etc. Förutom vanliga PVC-produkter finns det också produkter som har passerat ULOFNR och OFNP-certifieringar: LSZH-produkter använder olika material för att möta IEC603332-1 eller IEC6033332 -3C.

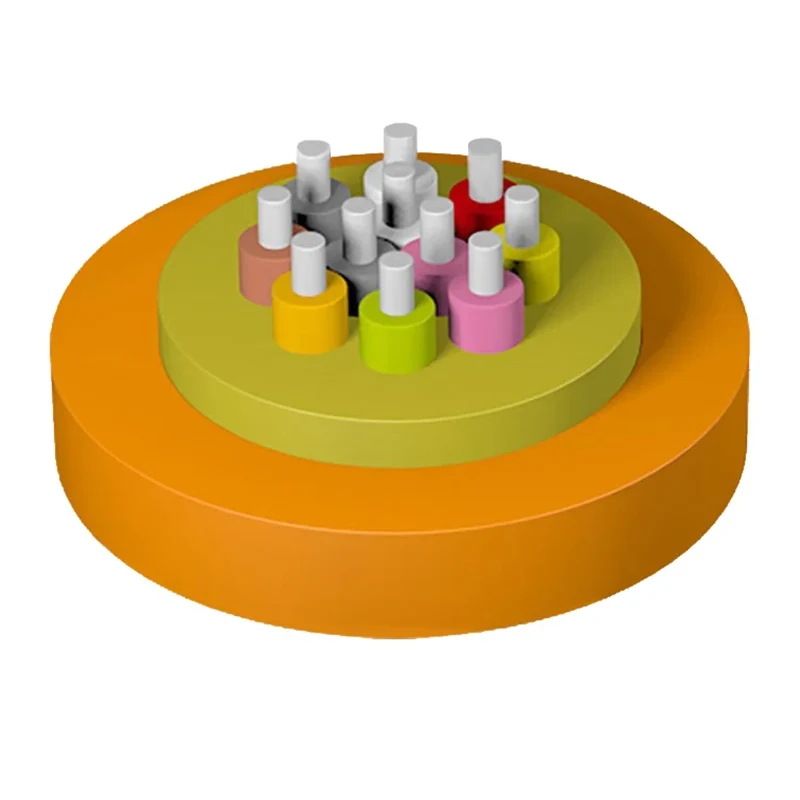

Strukturritning

1. Tät buffert

2. Aramidgarn

3. Jacka

Multi-Purpose Distribution Fiber Optic Cable (≤24f)

Tekniska parametrar

Kabelmodell	Kabeldiameter (ref) (mm)	Kabelvikt (ref) (kg/km)		Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Dynamisk/statisk (mm)
Kabelmodell	Kabeldiameter (ref) (mm)	PVC Jacket	Lszh jacka	Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Dynamisk/statisk (mm)
04	4,8 ± 0,3	16	18	130/440	300/1000	20d/10d
06	5.1 ± 0,3	20	23	130/440	300/1000	20d/10d
08	5,6 ± 0,3	27	31	130/440	300/1000	20d/10d
12	6.2 ± 0,3	32	36	130/440	300/1000	20d/10d
24	8.1 ± 0,3	53	57	200/660	300/1000	20d/10d

Optiska egenskaper

Fibertyp	Försvagning				Ofl	Effektivt läge bandbredd	10 Gbit/s Ethernet länklängd	Minsta böjradie
Skick	1310/1550NM		850/1300NM		850/1300NM	850 nm	850 nm	/
Skick	Typiskt värde	Maximalvärde	Typiskt värde	Maximalvärde	850/1300NM	850 nm	850 nm	/
Enhet	db/km	db/km	db/km	db/km	Mhz.km	Mhz.km	m	mm
G652D	0,36/0,22	0,5/0,4	---	---	---	---	---	16
G657A1	0,36/0,22	0,5/0,4	---	---	---	---	---	10
G657A2	0,36/0,22	0,5/0,4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62,5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transport/ lagring/ driftstemperatur: -20 ℃ -+60 ℃, Installationstemperatur: -5 ℃ -+50 ℃

Multi-Purpose Distribution Fiber Optic Cable (≤24f)
