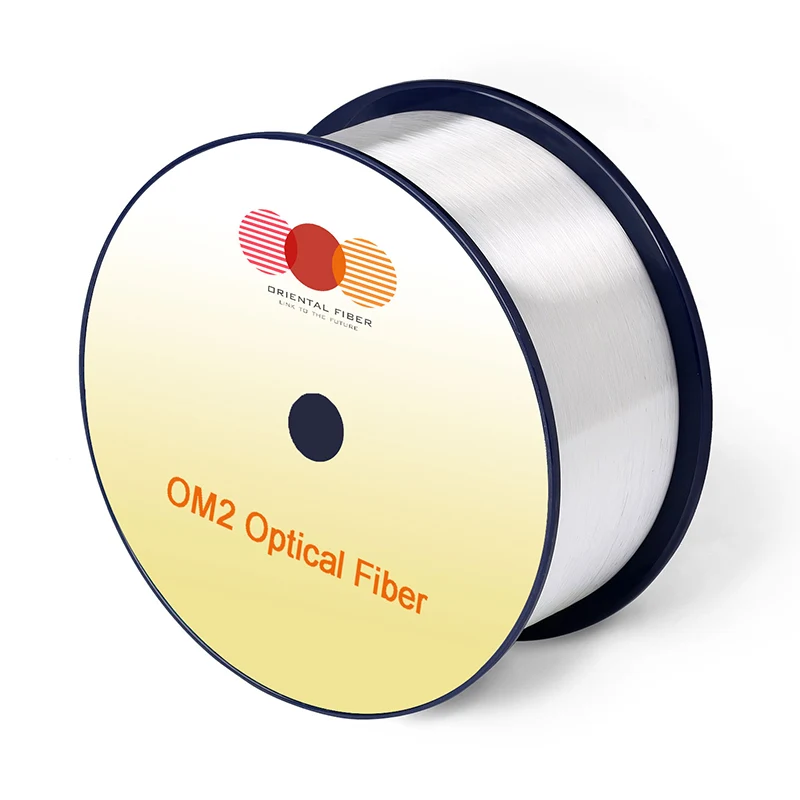

Multi-läge Optisk fiber OM2

Egenskaper

Villkor

Specificerade värden

Enheter

Geometriegenskaper

Kärndiameter

-

50 ± 2,5

[μm]

Kärnans icke-cirkularitet

-

≤5,0

[%]

Kläddiameter

-

125,0 ± 1,0

[μm]

Förbindande icke-cirkularitet

-

≤1,0

[%]

Beläggningsdiameter

-

245 ± 7

[μm]

Beläggning/beklädnadskoncentricitetsfel

-

≤10,0

[μm]

Beläggning

-

≤6,0

[%]

Kärna/beklädnadskoncentricitetsfel

-

≤1,5

[μm]

Leveranslängd

-

upp till 17,6

[km/rulle]

Optiska egenskaper

Försvagning

850 nm

≤2.3

[dB/km]

1300 nm

≤0,6

[dB/km]

Överfylld modalbandbredd

850 nm

≥500

[MHz · km]

1300 nm

≥500

[MHz · km]

Numerisk öppning

-

0,200 ± 0,015

-

Brytningsindex

850 nm

1.482

-

1300 nm

1.477

-

Nolldispersionsvåglängd ， λ0

-

1295-1340

[nm]

Nollspridningslutning ， S0

1295nm≤λ0≤1310nm

≤0.105

[PS/(NM2 · km)]

1310nm≤λ0≤1340nm

≤0.000375 (1590-L0)

[PS/(NM2 · km)]

Makroböjningsförlust

-

-

-

2 varv @ 15 mm radie

850 nm

≤0.1

[dB]

1300 nm

≤0.3

[dB]

2 varv @ 7,5 mm radie

850 nm

≤0.2

[dB]

1300 nm

≤0,5

[dB]

Backscatteristics

1300 nm

Steg (medelvärde för dubbelriktad mätning)

-

≤0,10

[dB]

Oegentligheter över fiberlängd och punktavbrott

-

≤0,10

[dB]

Dämpning

-

≤0,08

[dB/km]

Miljöegenskaper

850nm & 1300nm

Temperaturcykling

-60 ℃ till 85 ℃

≤0,10

[dB/km]

Cykling

-10 ℃ till 85 ℃ ， 4% till 98% RH

≤0,10

[dB/km]

Vattendersion

23 ℃, 30 dagar

≤0,10

[dB/km]

Torrvärme

85 ℃ ， 30 dagar

≤0,10

[dB/km]

Fuktvärme

85 ℃, 85% RH ， 30 dagar

≤0,10

[dB/km]

Mekanisk specifikation

Bevisprov

-

≥9,0

[N]

-

≥1,0

[%]

-

≥100

[KPSI]

Beläggningsremsa

Typisk genomsnittlig kraft

1.5

[N]

toppstyrka

≥1,3 ， ≤8,9

[N]

Dynamisk spänningskorrosionssenskänslighetsparameter (ND, typisk)

-

20

-
