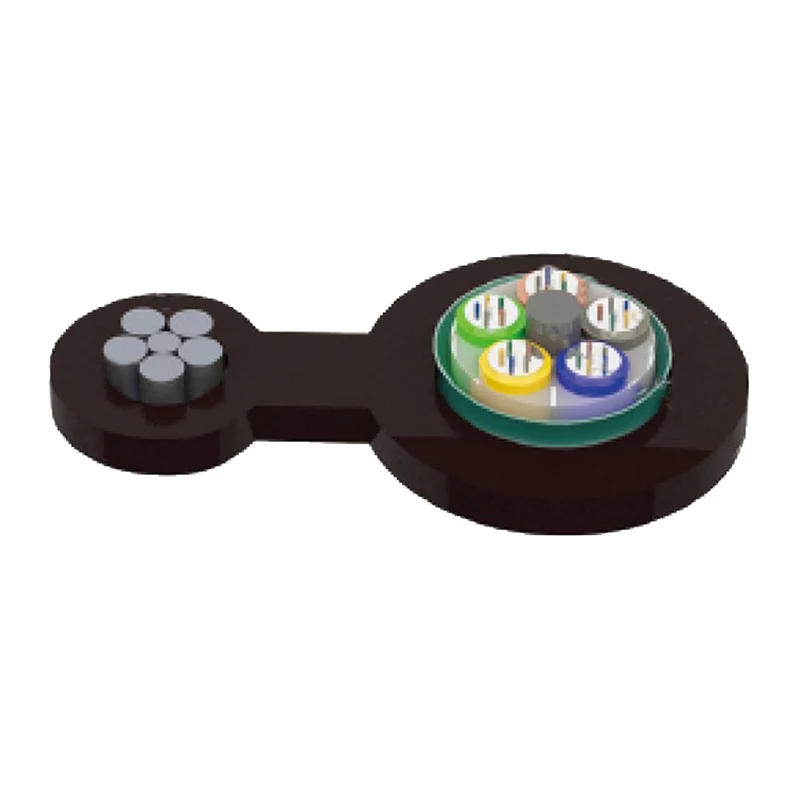

Figur 8 fiberoptisk kabel

Strukturen i figur 8 fiberoptisk kabel är att lägga 250 μm optisk fiber i ett lösa rör tillverkat av högt modulmaterial, och det lösa röret är fyllt med vattentät förening. Mitten av kabeln är en metallförstärkande kärna, och det lösa röret (och fyllningsrep) är vridna runt den centrala förstärkningskärnan för att bilda en kompakt cirkulär kabelkärna. Kabelkärnan är i längdriktning lindad med ett skikt av plastbelagd aluminiumband (APL) och integreras med ståltrådsträngarna i en 8-formad polyetylenhölje.

Skicka förfrågan

Produktbeskrivning

Egenskaper

Den strandade ståltråden har extremt hög draghållfasthet, vilket underlättar självförsörjande över huvudet och minskar installationskostnaderna.

Bra mekaniska och temperaturprestanda

Löst rörmaterial har god hydrolysresistens och hög styrka

Specialrörsfyllningsförening säkerställer ett kritiskt skydd av fiber

Följande åtgärder vidtas för att säkerställa kabelvattentät:

-Steel -tråd som används som centralstyrka medlem

-Loosrörsfyllning, sammansättning

-100% kabelkärna

-APL fuktbarriär

Standarder

GYTC8A-kabel uppfyller standard YD/T 1155 samt IEC 60794-1.

Strukturritning

1. Strandade ledningar

2. PE -mantel

3. Fiber

4. Rörfyllningsföreningen

5. Löst rör

6. Kabelfyllningsförening

7. Central Strength Member

8. apl

9. PE -mantel

Figure 8 Fiber Optic Cable

Tekniska parametrar

Kabeltyp (Ökat med 2 fibrer)	Fiberantal	Rör	Fyllare	Kabelvikt (ref) (kg/km)	Dragstyrka Lång/kort sikt (N)	Krossmotstånd Lång/kort sikt (N/100mm)	Böjradie Statisk/dynamisk (mm)
Gytc8a-2 ~ 6xn	2 ~ 6	1	4	158	Enligt messenger -trådståltråddiametern	300/1000	10d/20d
Gytc8a-8 ~ 12xn	8 ~ 12	2	3	158
Gytc8a-14 ~ 18xn	14 ~ 18	3	2	158
GYTC8A-20 ~ 24XN	20 ~ 24	4	1	158
GYTC8A-26 ~ 30XN	26 ~ 30	5	0	158
GYTC8A-32 ~ 36XN	32 ~ 36	6	0	167
GYTC8A-38 ~ 48XN	38 ~ 48	4	1	172
GYTC8A-50 ~ 60XN	50 ~ 60	5	0	172

Lagring/driftstemperatur: -40 ℃ -+70 ℃

Optiska egenskaper

Fibertyp	Dämpning （+20 ℃）				Bandbredd		Numerisk öppning	Kabelavstängning våglängd λcc
Fibertyp	@850nm	@1300nm	@1310nm	@1550nm	@850nm	@1300nm	Numerisk öppning	Kabelavstängning våglängd λcc
G.652	---	---	≤0,36db/km	≤0,22db/km	---	---	---	≤1260Nm
G.655	---	---	≤0,40db/km	≤0,23db/km	---	---	---	≤1450 nm
50/125 um	≤3,3db/km	≤1,2db/km	---	---	≥500 mHz · km	≥500 mHz · km	0,200 ± 0,015 redan	---
62,5/125 um	≤3,5db/km	≤1,2db/km	---	---	≥200 mHz · km	≥500 mHz · km	0,275 ± 0,015 redan	---

Notera:

a. Suffix xn betecknar fibertyp

b. Färgarrangemangen för fiber och rör anges i färgidentifieringstabellen

c. Kabeln ska inte lagra i utomhusmiljön mer än 6 månader för att hålla kabelrullen bra tillstånd

Ansökan: Självstödande antenn
