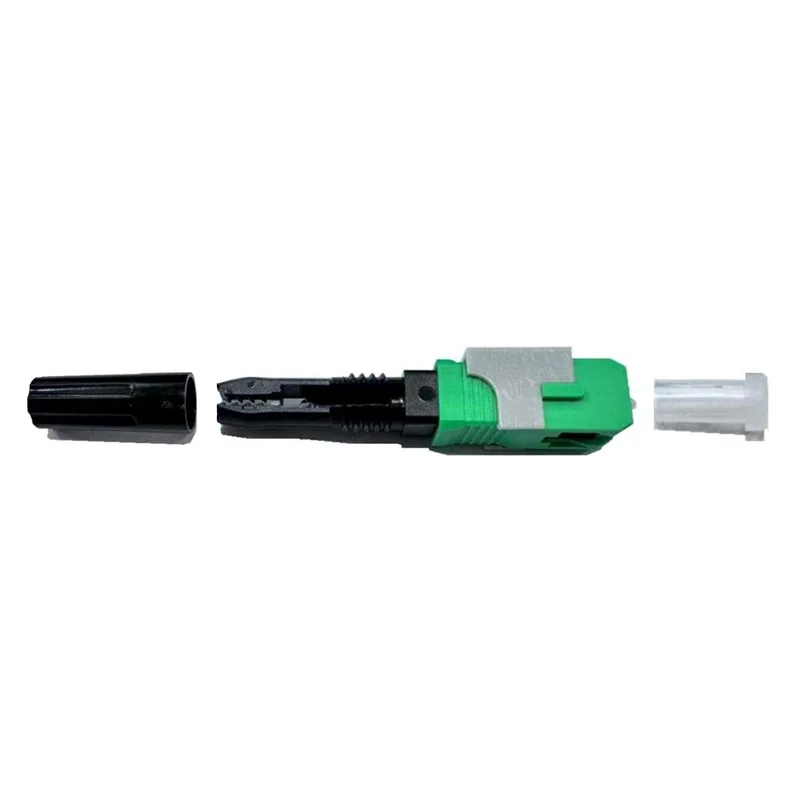

FAC-SC/APC-06 Field Assembly Fiber Connector

Model: FAC-SC/APC-06

FAC-SC/APC-06Applikation: FTTX, Data Room TransformatioRelevanta lösningar:● Enkel drift, kontakten kan användas direkt i ONU, även med fäststyrka mer än 30N, det används allmänt i FTTH -projektet för nätverksrevolution. Det minskar också använd......

Skicka förfrågan

Produktbeskrivning

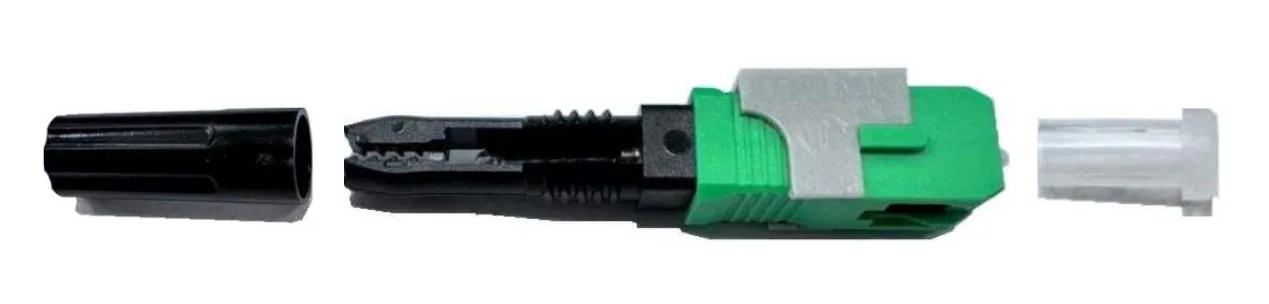

FAC-SC/APC-06

Field Assembly Fiber Connector

Applikation: FTTX, Data Room Transformatio

Relevanta lösningar:

● Enkel drift, kontakten kan användas direkt i ONU, även med fäststyrka mer än 30N, det används allmänt i FTTH -projektet för nätverksrevolution. Det minskar också användningen av uttag och adaptrar, sparar projektkostnader.

● Med 86 standarduttag och adapter gör kontakten anslutning mellan droppkabel och lappkabel. 86 Standarduttaget ger fullständigt skydd med sin unika design.

● Tillämplig på anslutning till fältmonterbar inomhuskabel, pigtail, lappkabel och omvandling av lappsladd i datarummet och direkt används i specifik ONU.

Teknisk specifikation:

BESKRIVNING	SPECIFIKATION	Teknisk information
OPTISK
Insättningsförlust (IL)	1310nm & 1550nm	≤ 0,5 dB
Returförlust (RL) APC	1310nm & 1550nm	≥55dB
ALLMÄN
Kopplingstyp	Präst	Grön
Hylsor	APC	8,0 ± 0,5 °
	Diameter	2,5 mm
	Material	Keramisk zirkonium
	Fiber	G.657A2
Mekanisk skarvning	dragstyrka	4 n - 5 n
	Insatt fiber	10 mm ± 0,5 mm (125μ)
	Fibersling	18 mm ± 0,5 mm (250μ)
	Gel varaktighet	20 år
KABEL	Kabelhållning	Kammare /skruv 30N /2min
	Flat mini Figur 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Mått	mm	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0 .1)
OPERATIV
Återanvändbarhet	5 gånger	Lätt montering - Demontering
Monteringssteg	2
Linjal/jig	1x10 kontakter
	Markerad med tillverkarens namnlogo 18*10mm
	Klyverkoppling	16,2 mm x (xxx)
MÄRKNING
Anslutning	Tillverkarens namn
	Kundnamn
	Tillverkningsparti #
FÖRPACKNING (Individuell väska)	Tillverkare
	Tillverkningsparti #
	Fiberberedningsbild 1x1 skala
BEHÅLLARE
FÖRPACKNING	Kartong	100 kontakter +10 jiggar
	Märkning	Tillverkare, modell, kvantitet, MFG. Massa
	Kvalitetstestning	Optiskt testark I L & RL

Miljöprestationstest:

Certifieringar
MEKANISK	Telcordia GR-326-Core, 4.4.3.5	Överföring med tillämpad spänning
MILJÖ	Telcordia GR-326-Core, 4.4.2.2,	Åldrande av termisk cykel
OPTISK	IEC 61300-3-4	Dämpningsmetod (a) Returförlust
	IEC 61300-3-6	Returförlustmetod (1) Oxe
Livslängd
LIV	25 år
GARANTI	Effektivt för tillverkningsfel för alla dess element
RMA	Mindre än 120 naturliga dagar
